Шестерня коническая 151.37.483-2 Z17 («грибок») применяется в раздаточной коробке тракторов ХТЗ и предназначена для передачи крутящего момента на привод масляного насоса НМШ-25, обеспечивающего работу системы смазки трансмиссии.
Шестерня имеет 17 зубьев и работает в паре с конической шестерней 151.37.484-3, образуя надежную зубчатую передачу. Шлицевой частью она устанавливается на вал привода насоса НМШ-25, обеспечивая постоянную передачу вращения к насосу во время работы трактора. Для правильной установки и регулировки зацепления используются регулировочная шайба 151.37.545 и шайба 151.37.545-01, позволяющие выставить необходимое положение шестерни и обеспечить корректную работу конической пары.
Исправное состояние данной шестерни напрямую влияет на работу системы смазки раздаточной коробки, поэтому при появлении износа зубьев или шлицевого соединения рекомендуется своевременная замена детали. Благодаря точной геометрии зубьев обеспечивается плавное зацепление, снижение шума и длительный ресурс работы узла.
Применяется на тракторах ХТЗ Т-150К, Т-151К, Т-156, ХТЗ-17221, ХТЗ-159К, ХТЗ-242К, ХТЗ-245К, ХТЗ-248К, ХТЗ-249К и других моделях с аналогичной конструкцией раздаточной коробки.
- Шестерни
-

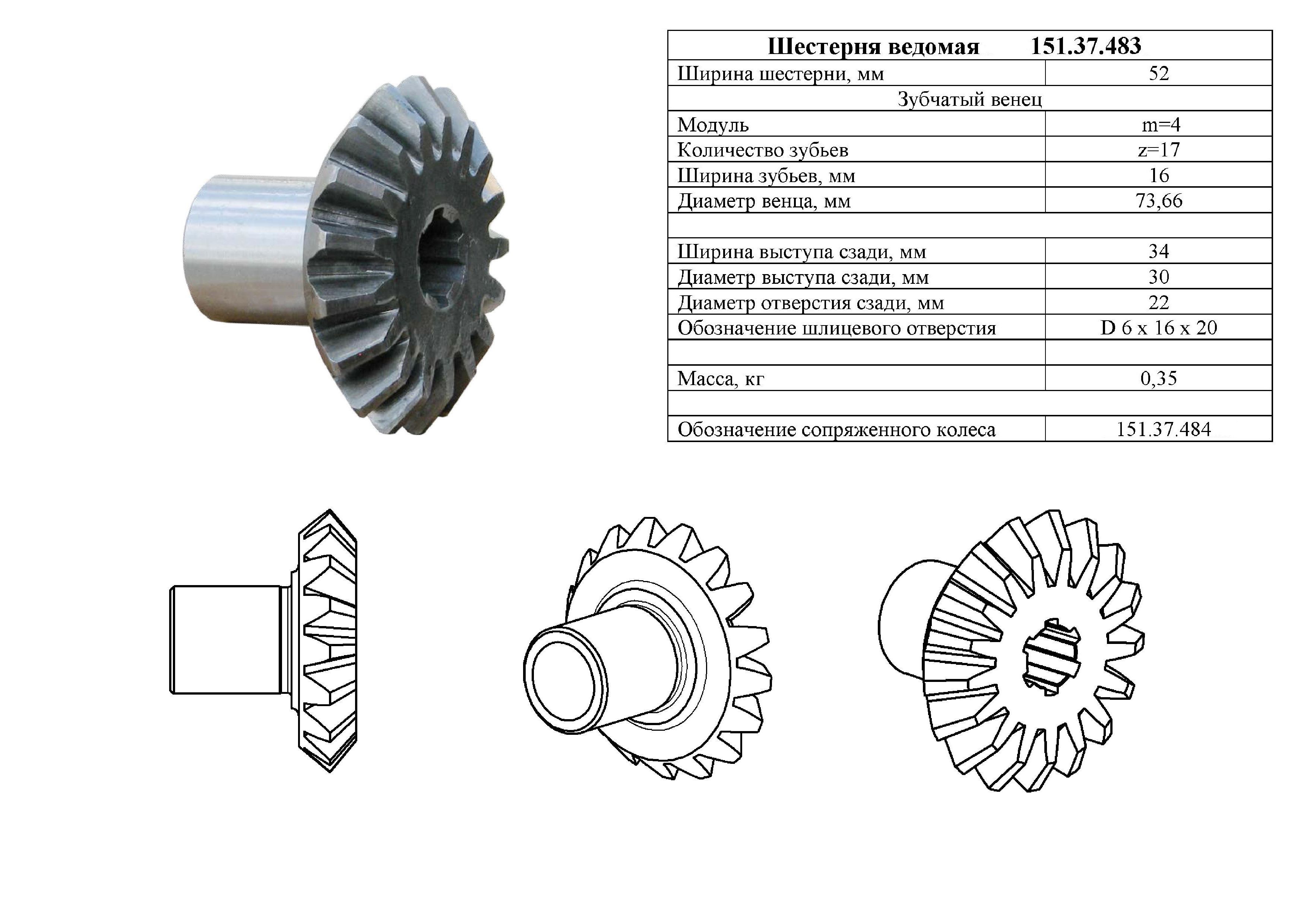

Ширина выступа сзади 34 мм
-
Диаметр выступа сзади 30 мм
-
Обозначение шлицевого отверстия D 6 x 16 x 20
-
Ширина 52 мм
-
Модуль 4 = m
-
Ширина зубьев 16 мм
-
Диаметр венца 73,66 мм
-
Обозначение сопряженного колеса 151.37.484-2
-
Количество зубьев z=17
-
Диаметр отверстия сзади 22 мм
-
Тип ходовой части колесный
-
Применяемость по бренду ХТЗ
-
Количество применений в узле / технике 1 шт
-
Вес 0,35кг
-
Каталожный номер 151.37.483-2
-
Узел коробка переключения передач
