Устройство узлов трансмиссии и ВОМ, общие элементы и роль каждой детали
Карданные узлы семейства тракторов Т-150, Т-151, Т-156, ХТЗ-17221 и других машин ХТЗ построены по единой инженерной логике.
Они обеспечивают передачу крутящего момента:
- в трансмиссии (карданная передача мостов и агрегатов)
- в узле вала отбора мощности (ВОМ)
Ниже — системный разбор каждого узла по отдельности с акцентом на фланцы, вилки, крестовины и другие ключевые детали.
I. Карданная передача трансмиссии
Передний кардан (колесный трактор)

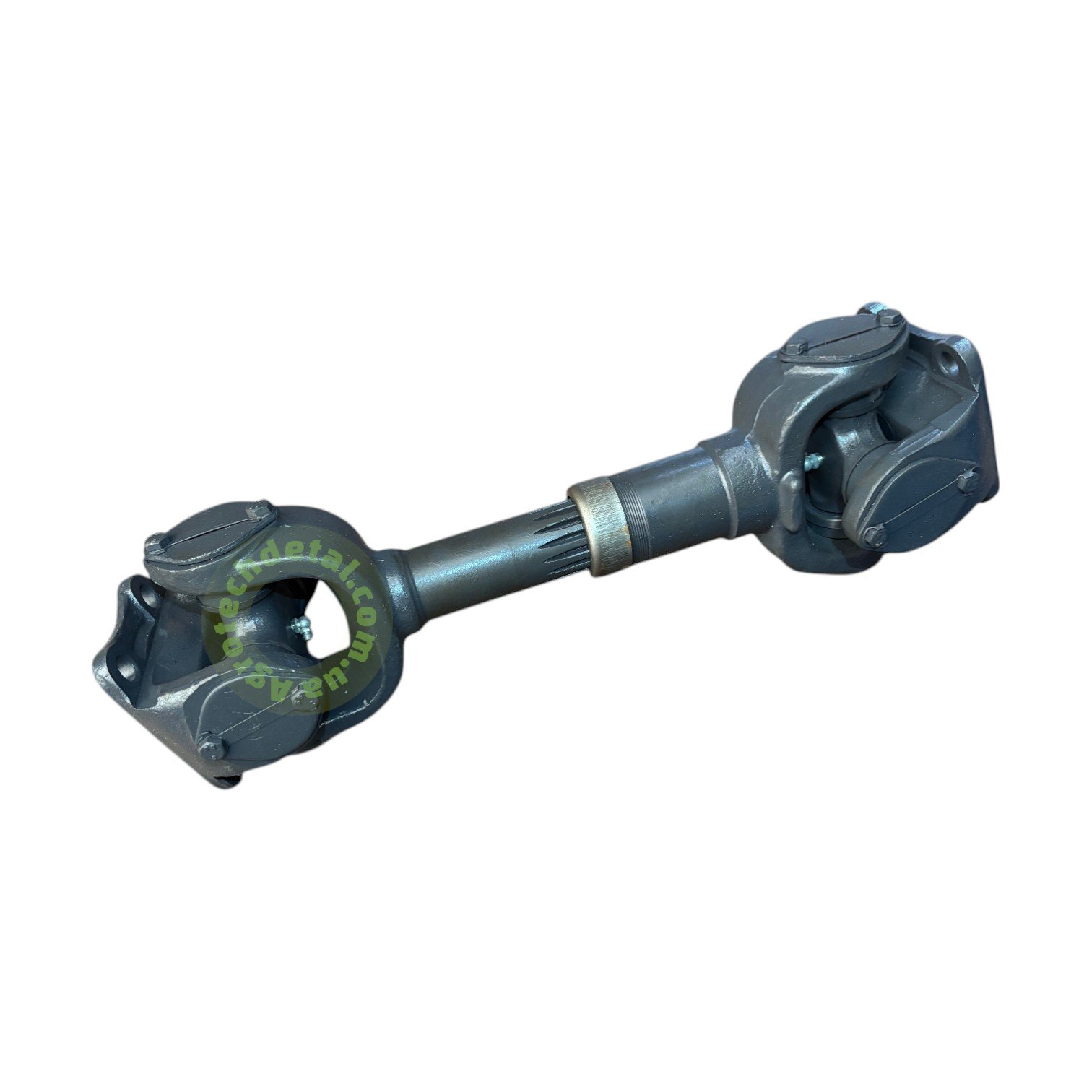

Базовый узел колесных моделей — Кардан передний 151.36.011.
Он передает крутящий момент от раздаточного механизма к переднему ведущему мосту.
Крестовина 150.36.013А
Главный шарнирный элемент. Обеспечивает работу при изменении углов между агрегатами.
Применяется также в других карданах трансмиссии.
Вилка скользящая 150.36.018
Компенсирует изменение длины при работе рамы и подвески.
Используется также в гусеничных карданах.
Фланец кардана 125.36.123-5
Обеспечивает жесткое соединение с ведущими агрегатами.
Взаимозаменяемость
Кардан передний 125.36.011-2 отличается конструктивно, но:
- геометрия подключения одинакова
- фланцевые соединения идентичны
- узлы взаимозаменяемы
Кардан гусеничного трактора

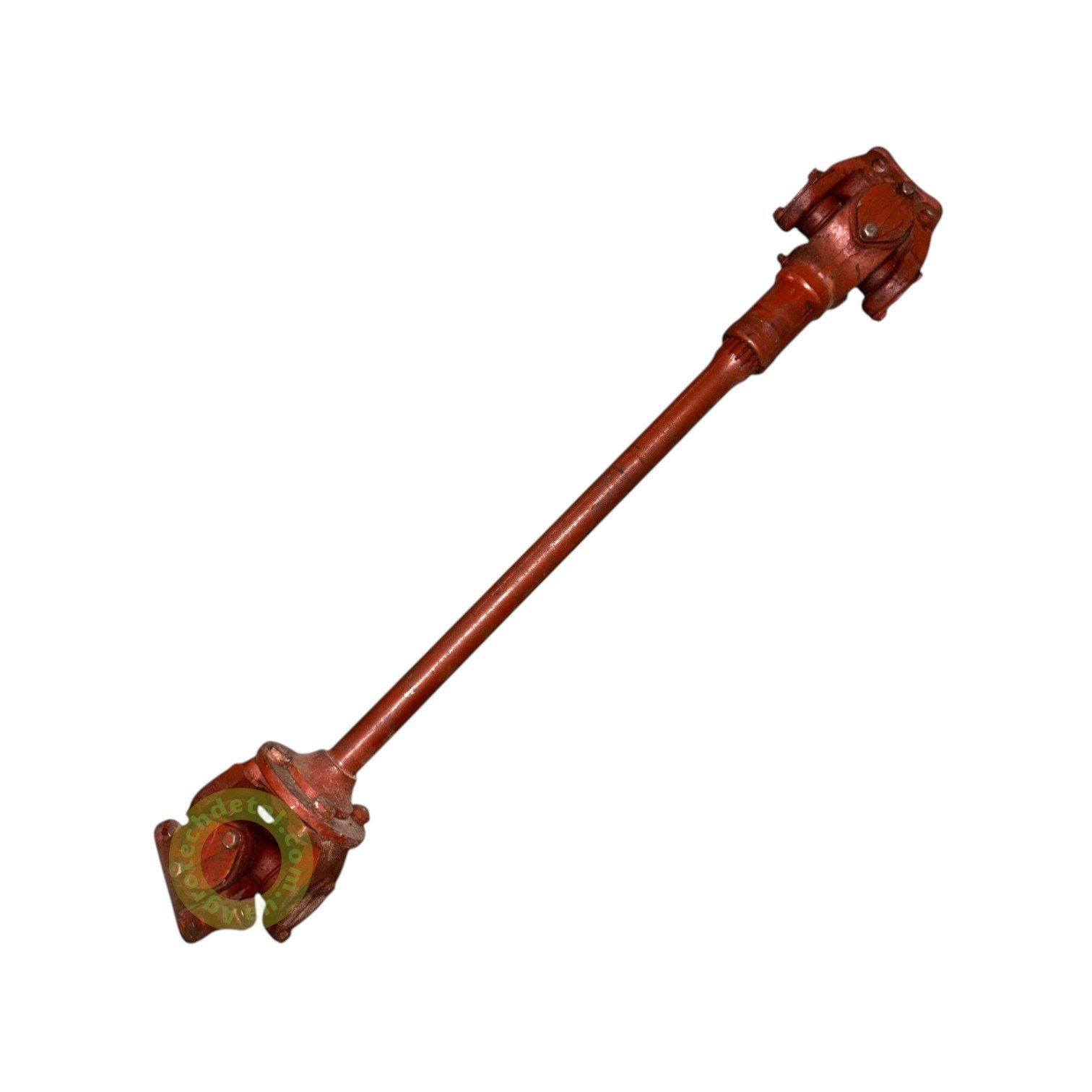

Кардан 150.36.011-2Б применяется на гусеничных моделях.
Крестовина 150.36.013А
Общий элемент с колесной версией.
Вилка 150.36.018 / 150.36.142-3
Компенсация осевых нагрузок.
Фланцы
150.36.107-2 / 125.36.123-4
Общая логика работы карданной передачи
- компенсирует угловые смещения
- гасит вибрации
- передает высокий крутящий момент
- снижает нагрузку на валы
Колесный трактор работает с переменными углами.
Гусеничный — под высокой нагрузкой.
Общая база деталей:
- крестовины 150.36.013А
- скользящие вилки 150.36.018
- фланцы
II. Карданные узлы вала отбора мощности (ВОМ)
Вал карданный ВОМ (колесный)

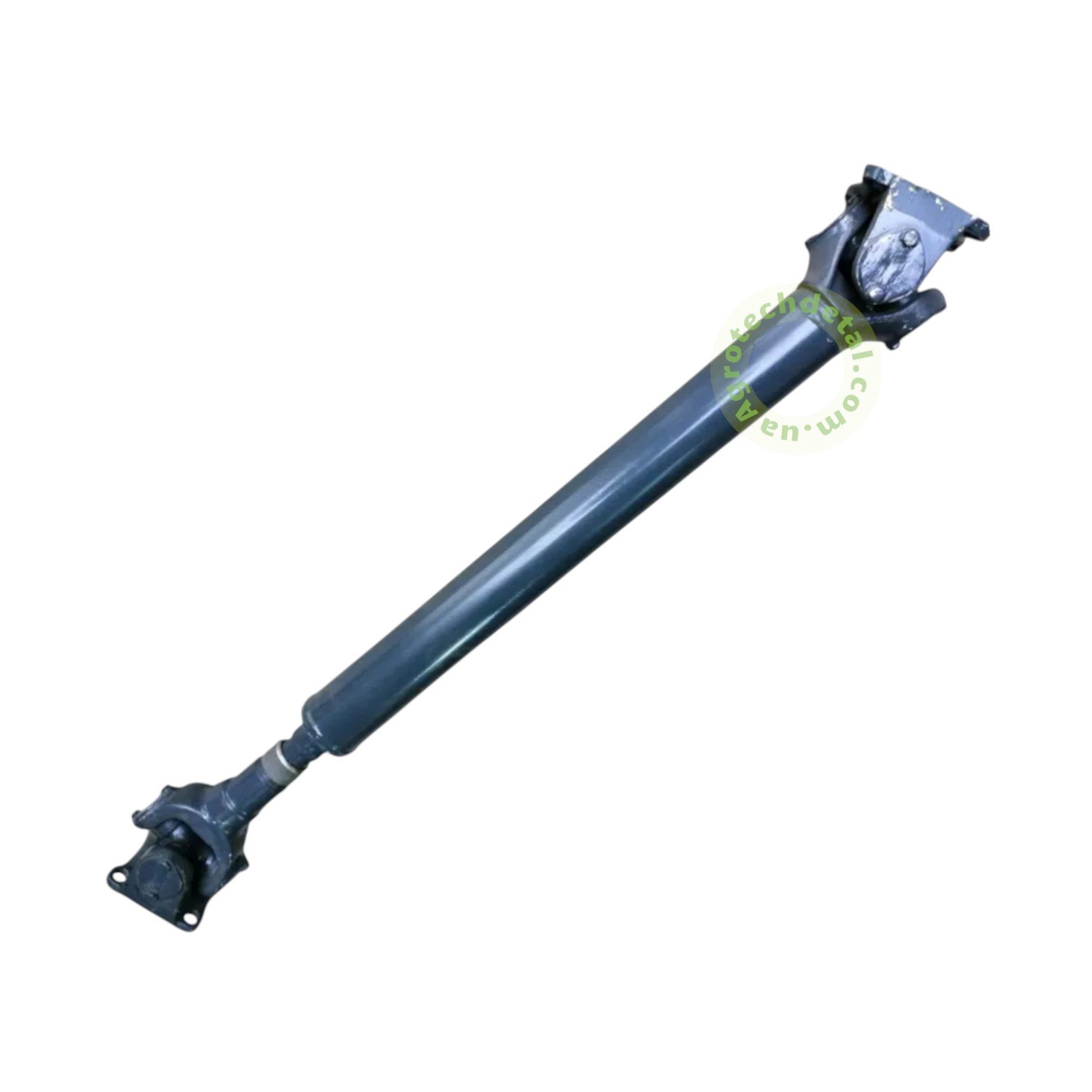

Вал карданный ВОМ 151.41.019-1.
Крестовина 150.41.045
Основной шарнир ВОМ.
Вилка скользящая 150.41.060
Компенсация осевых нагрузок.
Вилка 150.41.287-1
Передача момента на агрегаты.
Вал карданный ВОМ (гусеничный)

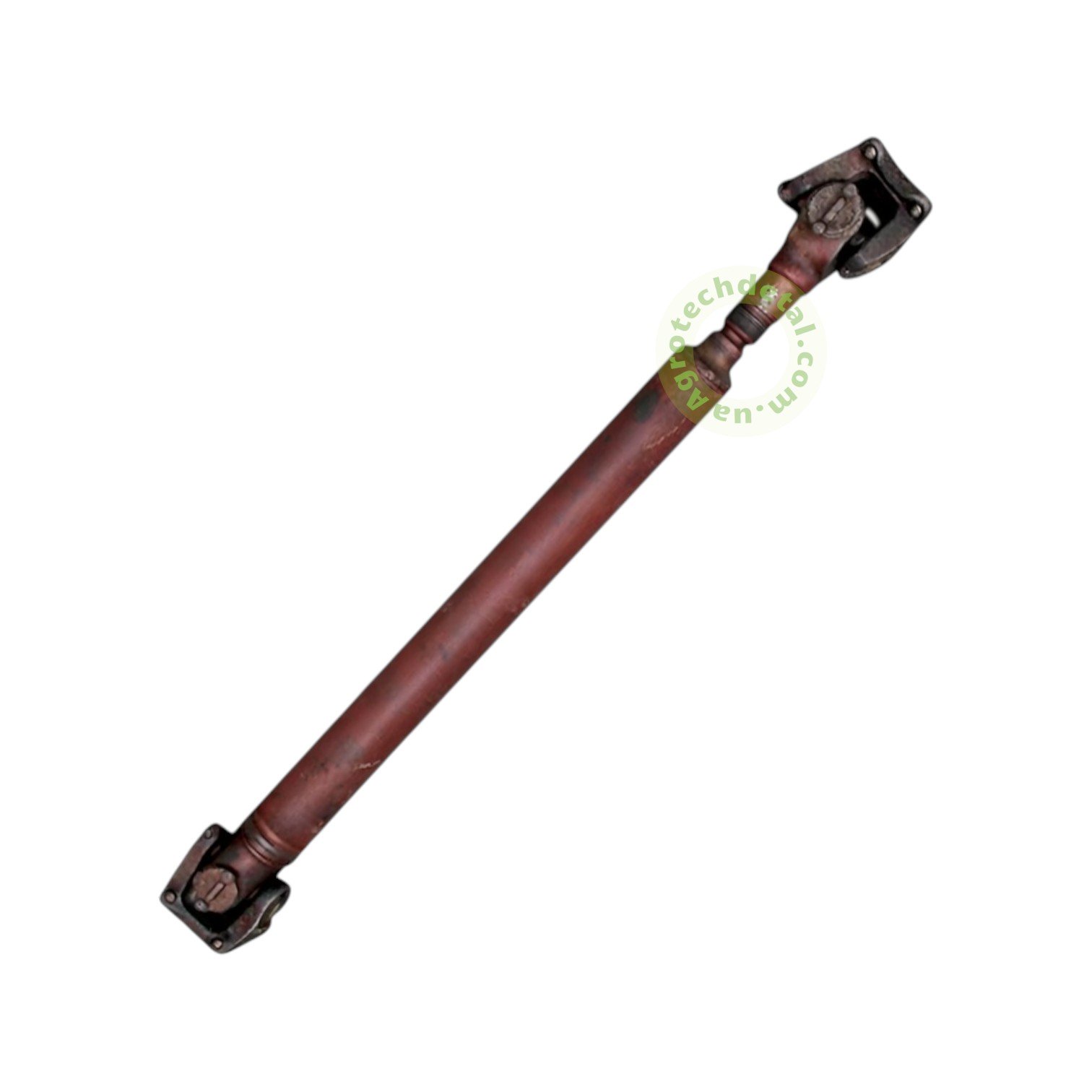

Вал карданный ВОМ 150.41.013-3.
Общие элементы:
- крестовина 150.41.045
- вилка 150.41.060
- уплотнительный блок
Отличие:
- вилка-фланец 150.41.287
- труба 150.41.043-3
Шарнир двойной ВОМ

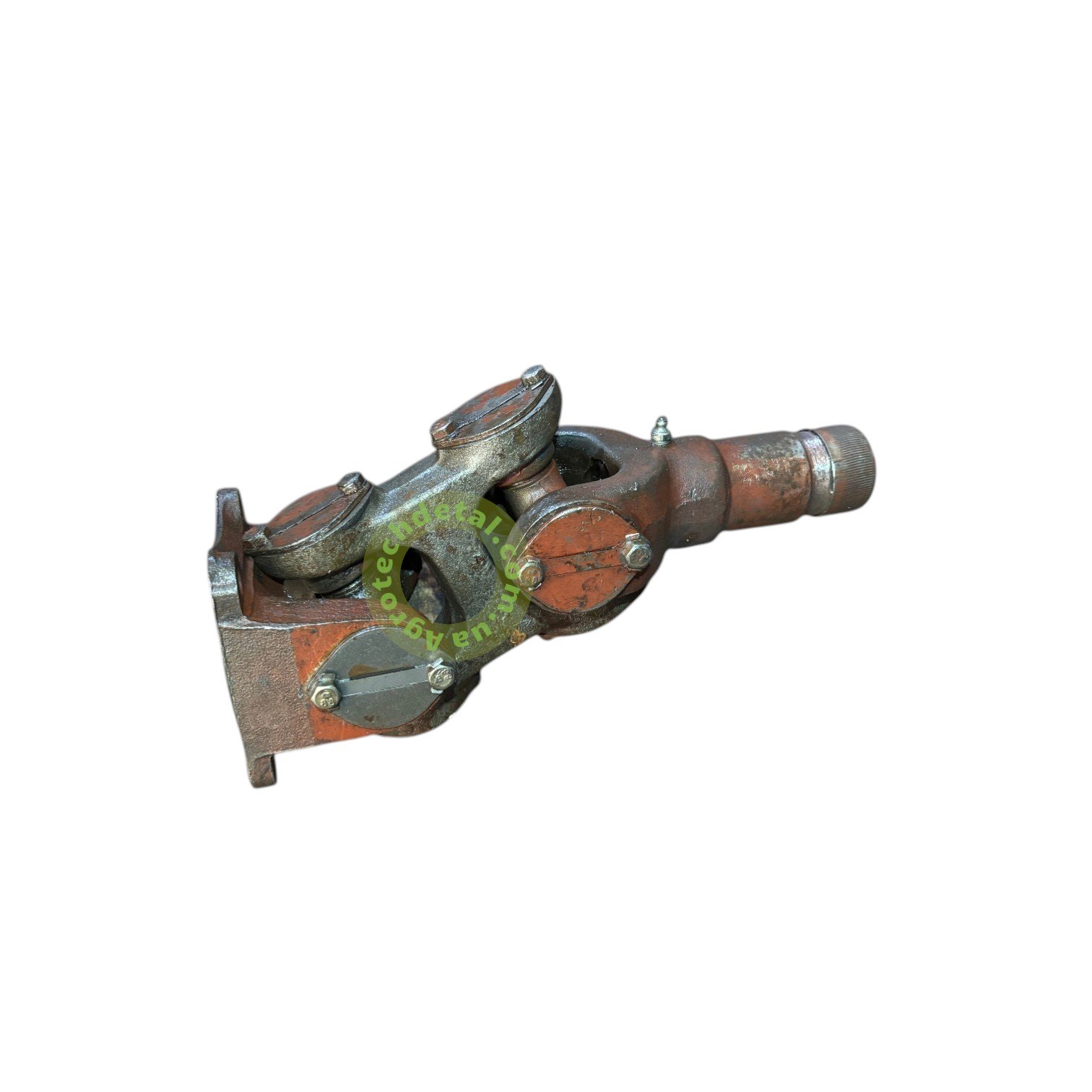

Шарнир двойной ВОМ 151.41.021-1.
Крестовина 150.41.045
Вилка 151.41.125-1
Скользящая вилка 150.41.060
Общая логика работы карданов ВОМ
- работает с навесным оборудованием
- испытывает переменные нагрузки
- компенсирует перекосы
Унифицированные детали:
- крестовины 150.41.045
- вилки 150.41.060
- серия 150.41.xxx
Итог
Трансмиссия
- 150.36.013А
- 150.36.018
- 125.36.xxx / 150.36.xxx
ВОМ
- 150.41.045
- 150.41.060
- 150.41.287 / 151.41.125-1
Понимание этой системы позволяет:
- правильно подбирать запчасти Т-150
- избежать ошибок при ремонте
- учитывать взаимозаменяемость
- эффективно обслуживать технику ХТЗ
