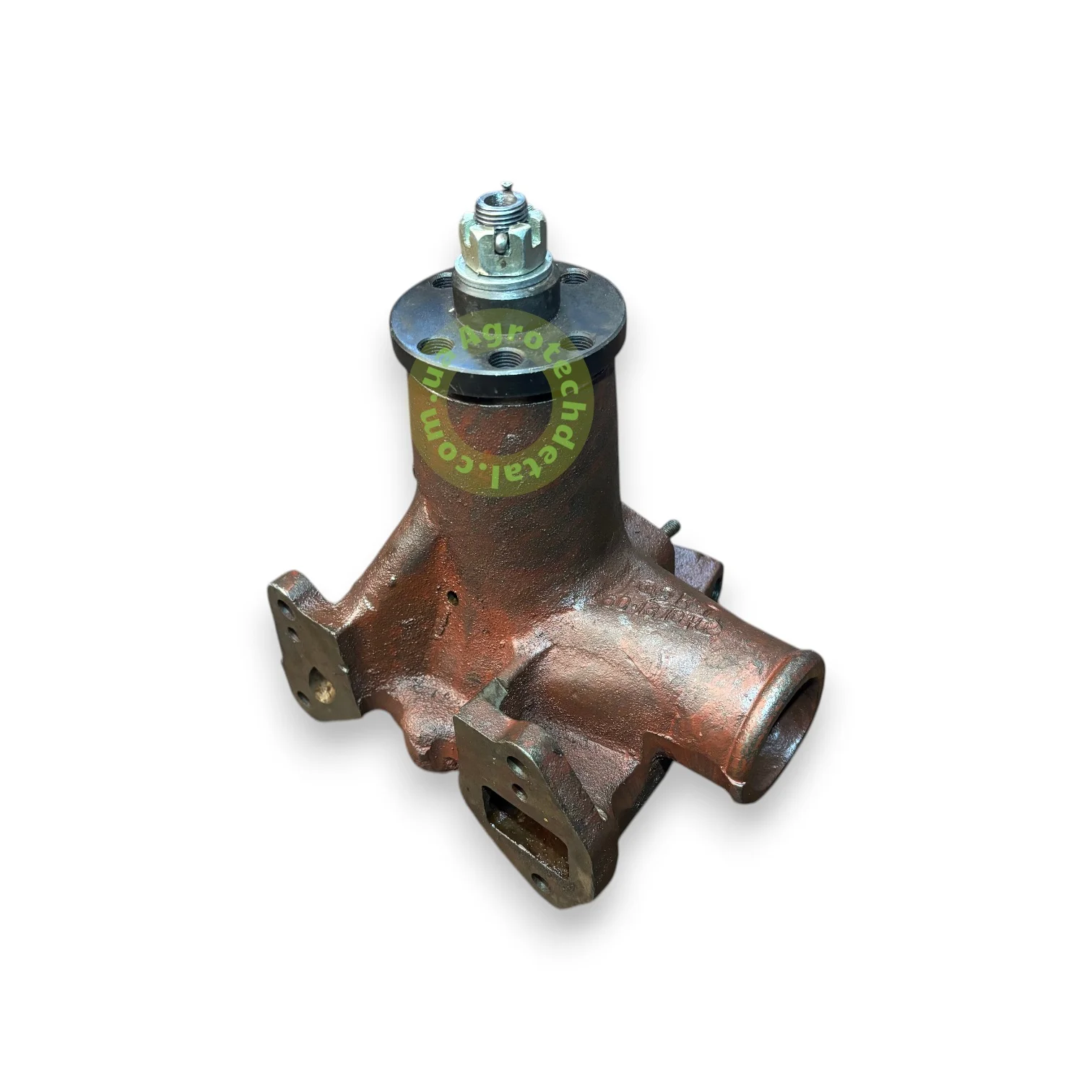

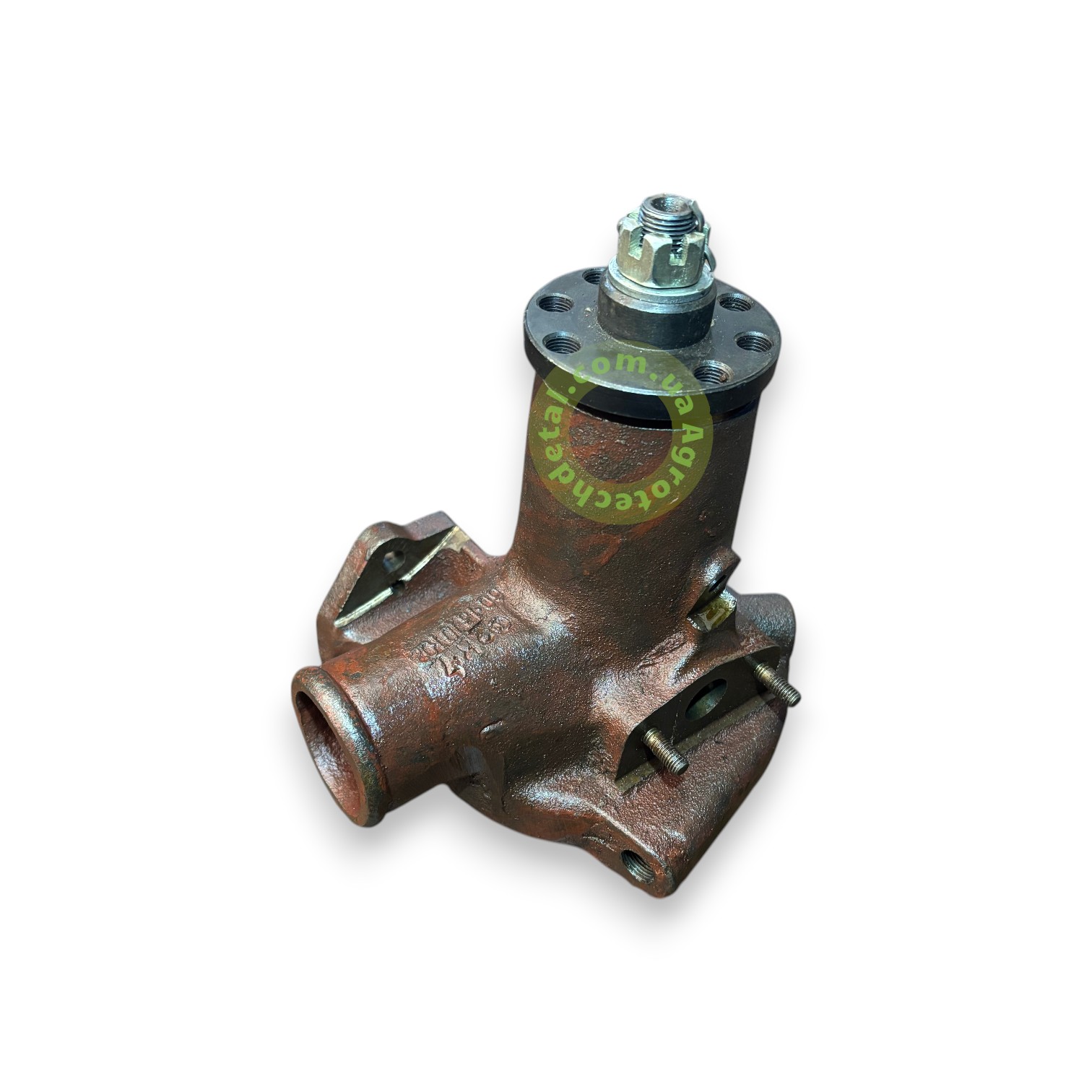

Помпа системы охлаждения тракторов ХТЗ
Водяной насос — один из ключевых узлов системы охлаждения тракторов ХТЗ. Именно он обеспечивает циркуляцию охлаждающей жидкости через двигатель, радиатор и рубашку охлаждения, предотвращая перегрев и обеспечивая стабильную работу силовой установки.
Помпы:
- 60-13002.11 — применяются на двигателях СМД-60
- 72-13002.00-01 — применяются на двигателях СМД-72
Широко используются на тракторах:
- Т-150
- Т-150К
- ХТЗ-150
- ХТЗ-17021
А также на другой технике с двигателями СМД — комбайнах, спецмашинах и дорожной технике.
Роль водяного насоса в системе охлаждения
Система охлаждения дизельных двигателей СМД — жидкостная, принудительного типа.
Водяной насос создаёт постоянную циркуляцию охлаждающей жидкости:
двигатель → радиатор → обратно в двигатель
Без исправной помпы охлаждение нарушается, что может привести к:
- перегреву двигателя
- деформации ГБЦ
- ускоренному износу гильз
Особенно критична стабильная работа насосов:
- 60-13002.11
- 72-13002.00-01
при высоких нагрузках на тракторах ХТЗ.
Принцип работы помпы
Помпы СМД работают по центробежному принципу.

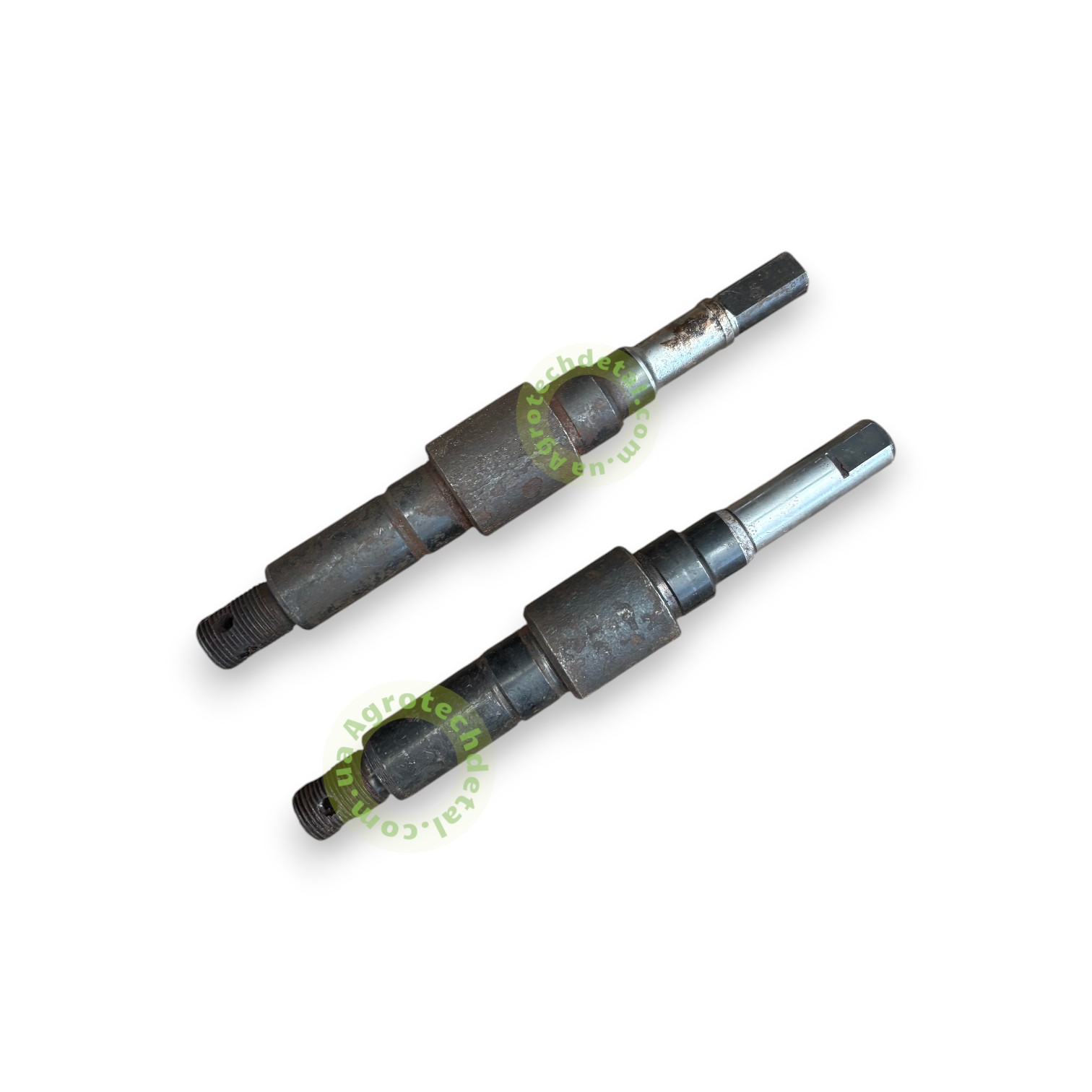

Вращение передаётся на вал водяного насоса:
- 72-13105.00 (СМД-72)
- 60-13105.00 (СМД-60)

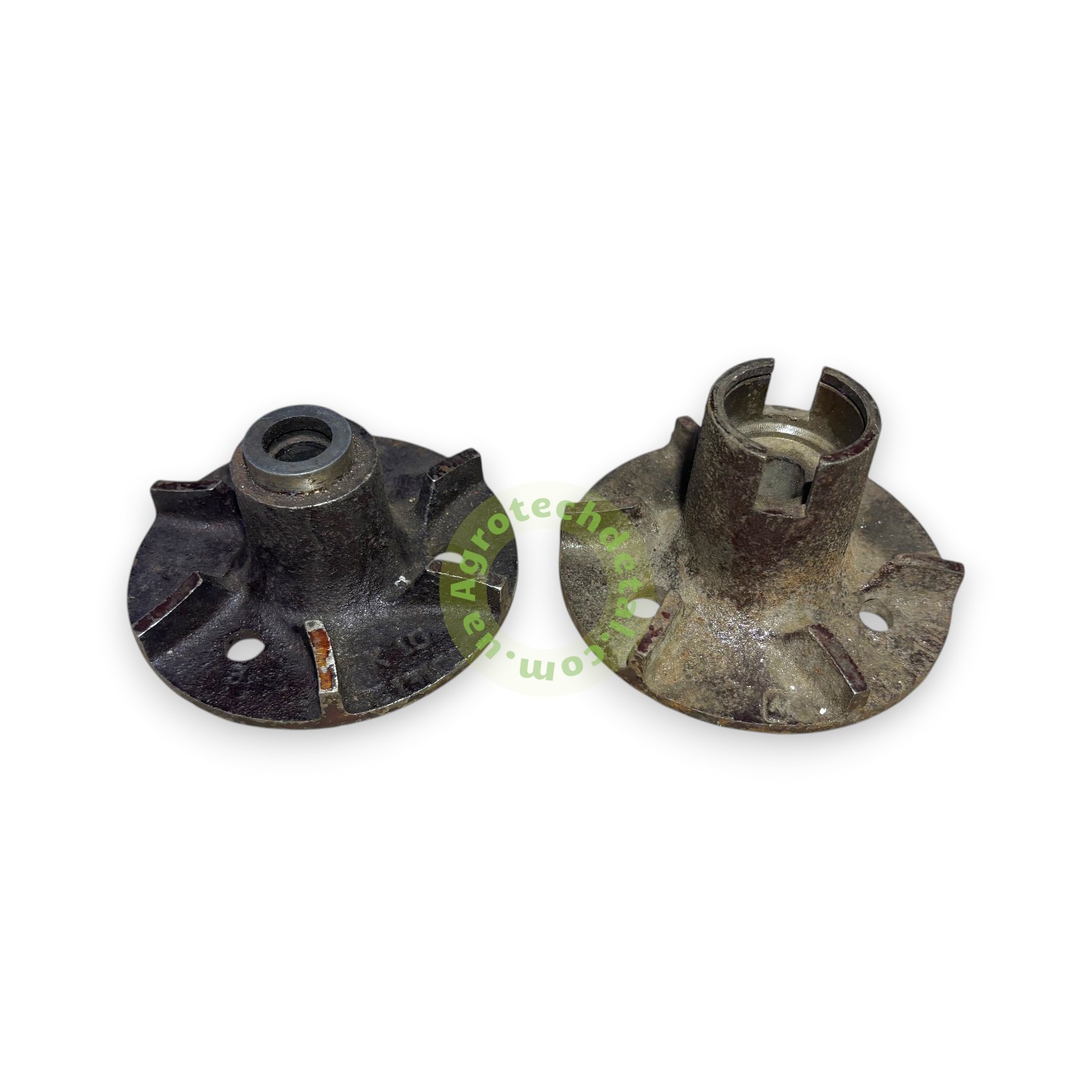

Далее вращение передаётся на крыльчатку:
- 72-13003.00
- 60-13003.00
Крыльчатка создаёт поток охлаждающей жидкости внутри корпуса насоса.
Привод осуществляется через:
- шкив вентилятора 60-13102.40
- приводной ремень 11-16х11-1450
На двигателях СМД-60 дополнительно используется натяжной ролик:
- 60-13119.40
Одновременно с насосом приводится вентилятор охлаждения:
- 60-18010.10
- 72-13010.02
Это делает помпу частью общего охлаждающего модуля двигателя.
Связанные элементы системы
Работа насоса напрямую зависит от состояния:
- вала 72-13105.00 / 60-13105.00
- крыльчатки 72-13003.00 / 60-13003.00
- ремня 11-16х11-1450
- ролика 60-13119.40
- вентилятора 60-18010.10 / 72-13010.02
Например:
Ослабленный ремень снижает обороты насоса, а люфт вала разрушает сальниковый узел.
Типовые неисправности
Подтекание охлаждающей жидкости
Часто связано с износом вала 72-13105.00 или 60-13105.00, что приводит к повреждению манжет и уплотнений.
Снижение эффективности охлаждения
Может возникать при разрушении крыльчатки:
- 72-13003.00
- 60-13003.00
В этом случае циркуляция жидкости ухудшается.
Посторонний шум
Обычно свидетельствует об износом подшипника или перекосе вала.
Часто причиной становится:
- неправильное натяжение ремня 11-16х11-1450
- износ натяжного ролика 60-13119.40
Быстрый износ ремня
Может быть вызван:
- заклиниванием насоса 60-13002.11 / 72-13002.00-01
- перекосом шкива 60-13102.40
Возможности ремонта
В большинстве случаев водяные насосы СМД:
- ремонтопригодны
- не требуют полной замены
Чаще всего восстанавливаются:
- вал 72-13105.00 / 60-13105.00
- крыльчатка 72-13003.00 / 60-13003.00
- подшипники
- уплотнительный узел

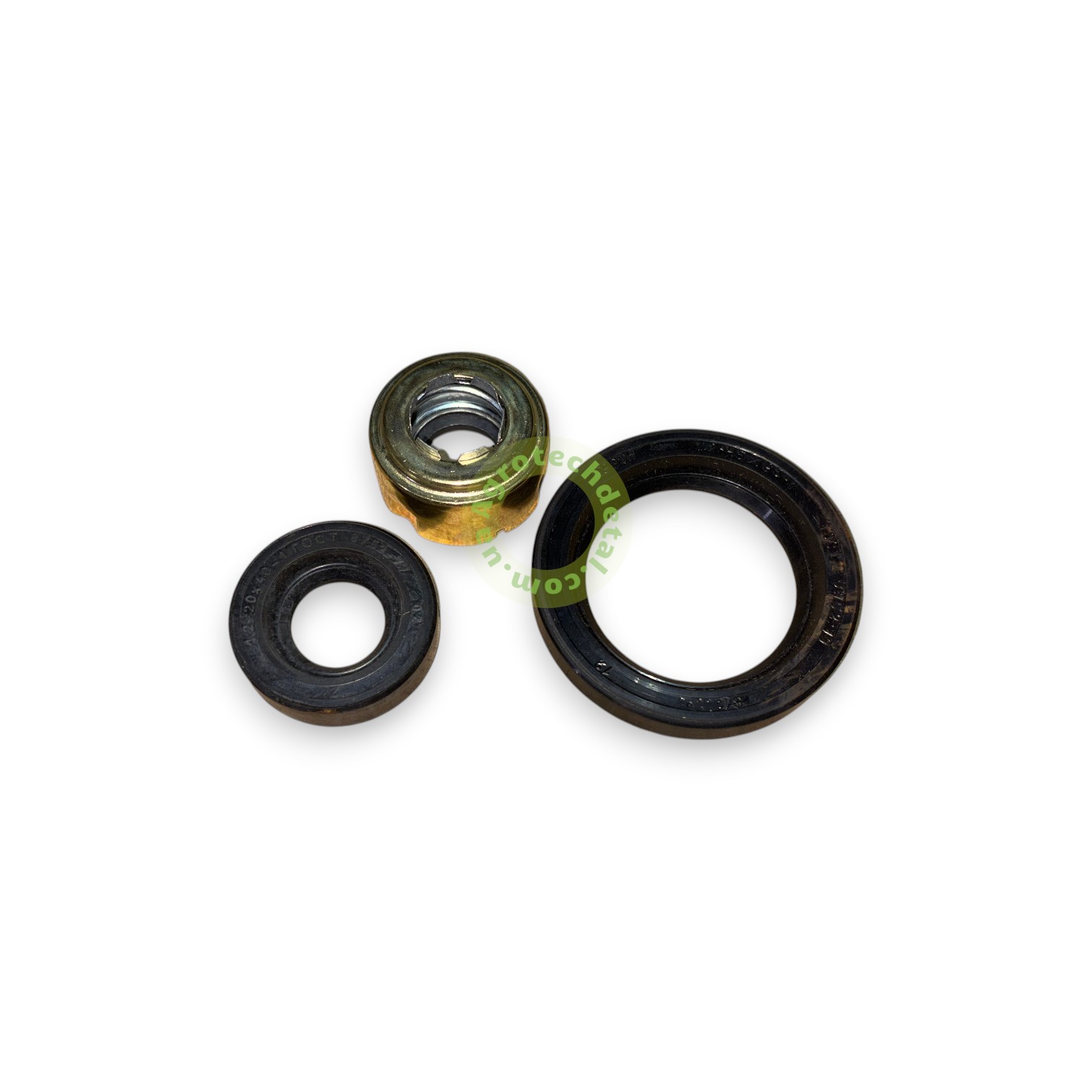

Для этого используются ремкомплекты с манжетами, подшипниками и прокладками.
Также возможен профессиональный ремонт насосов 60-13002.11 и 72-13002.00-01 с восстановлением посадочных мест.
Почему важно обслуживать помпу вовремя
Неисправный насос — одна из частых причин перегрева двигателей СМД на тракторах ХТЗ.
Контроль состояния:
- ремня 11-16х11-1450
- ролика 60-13119.40
- вентилятора 60-18010.10 / 72-13010.02
- вала 72-13105.00 / 60-13105.00
- крыльчатки 72-13003.00 / 60-13003.00
позволяет избежать серьёзных поломок двигателя.
