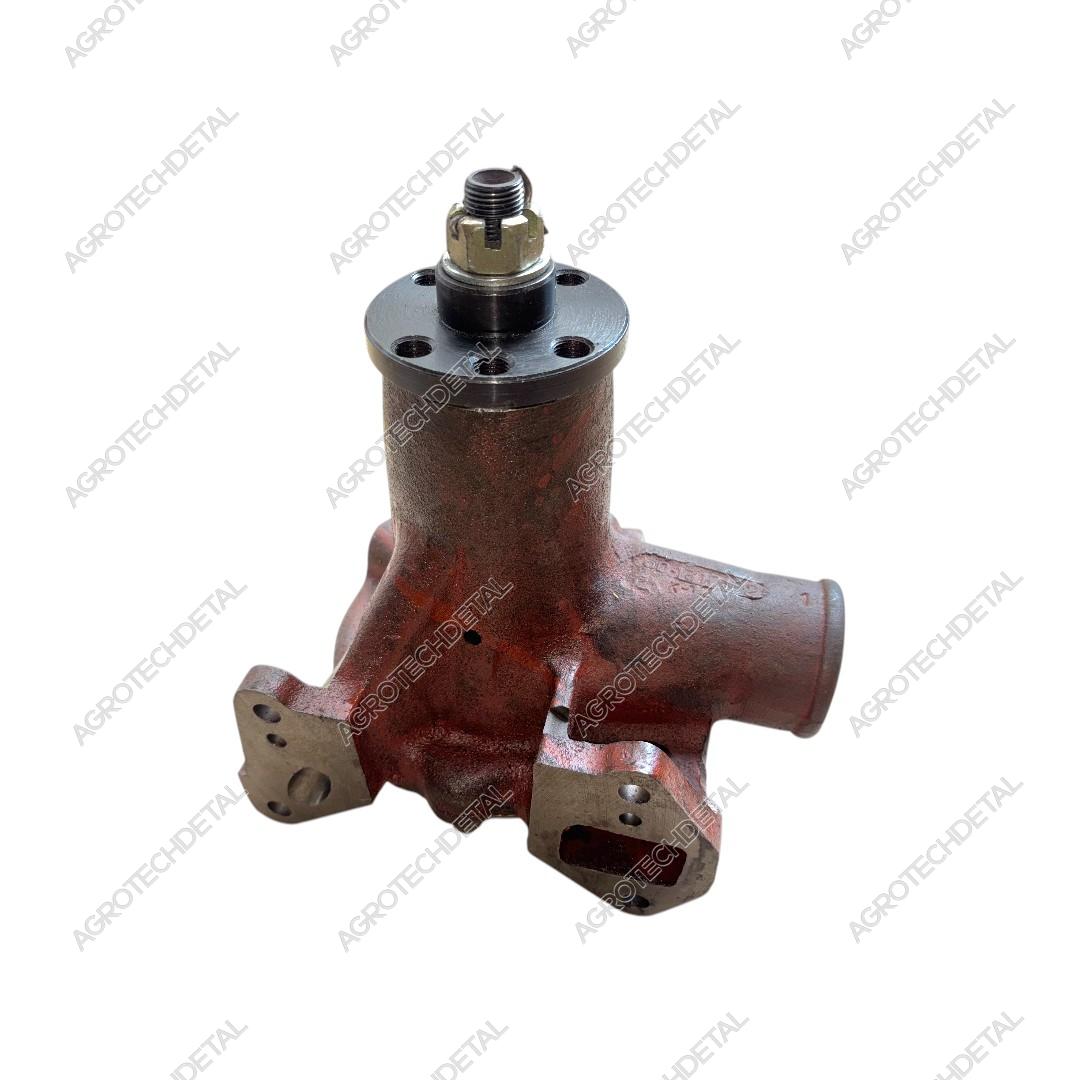

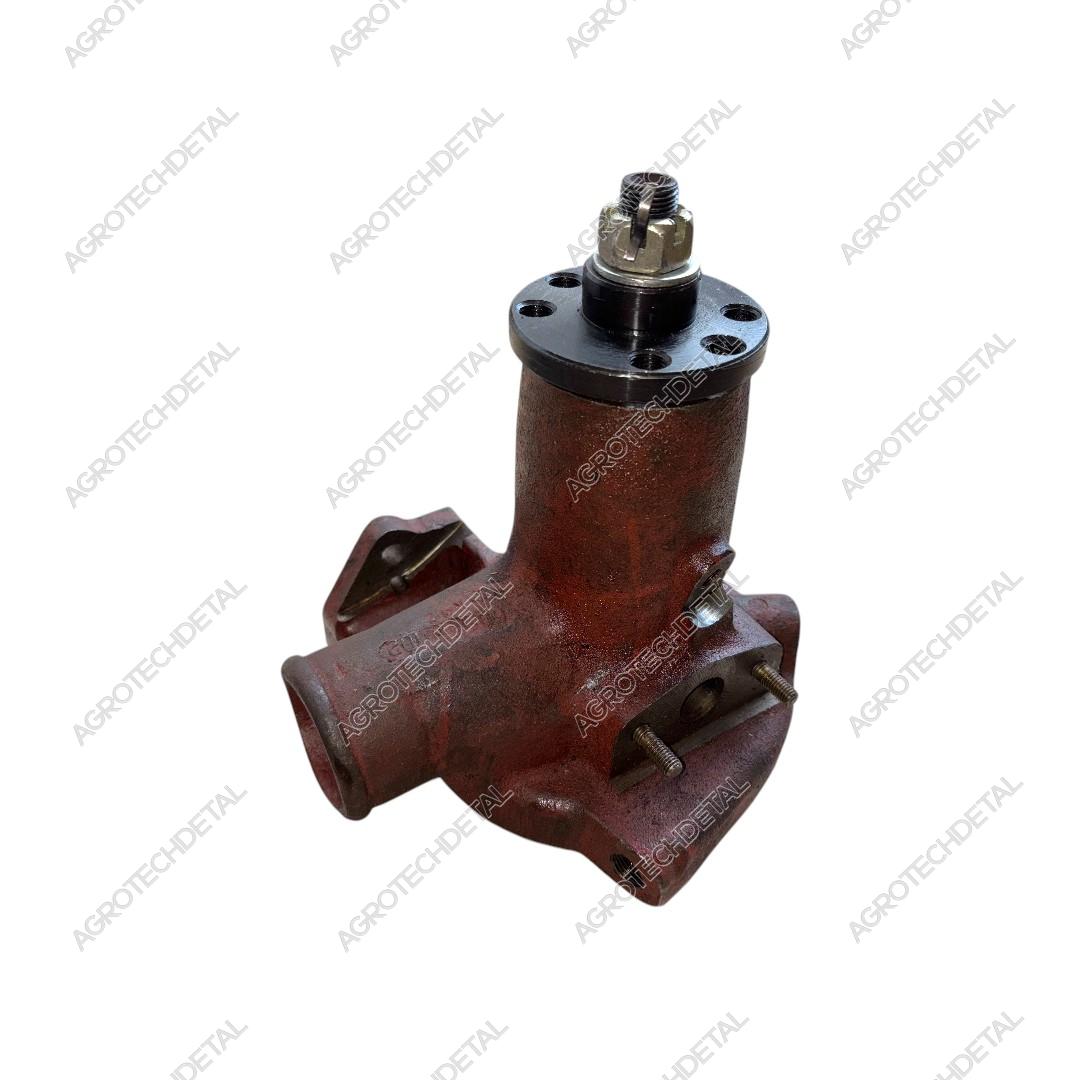

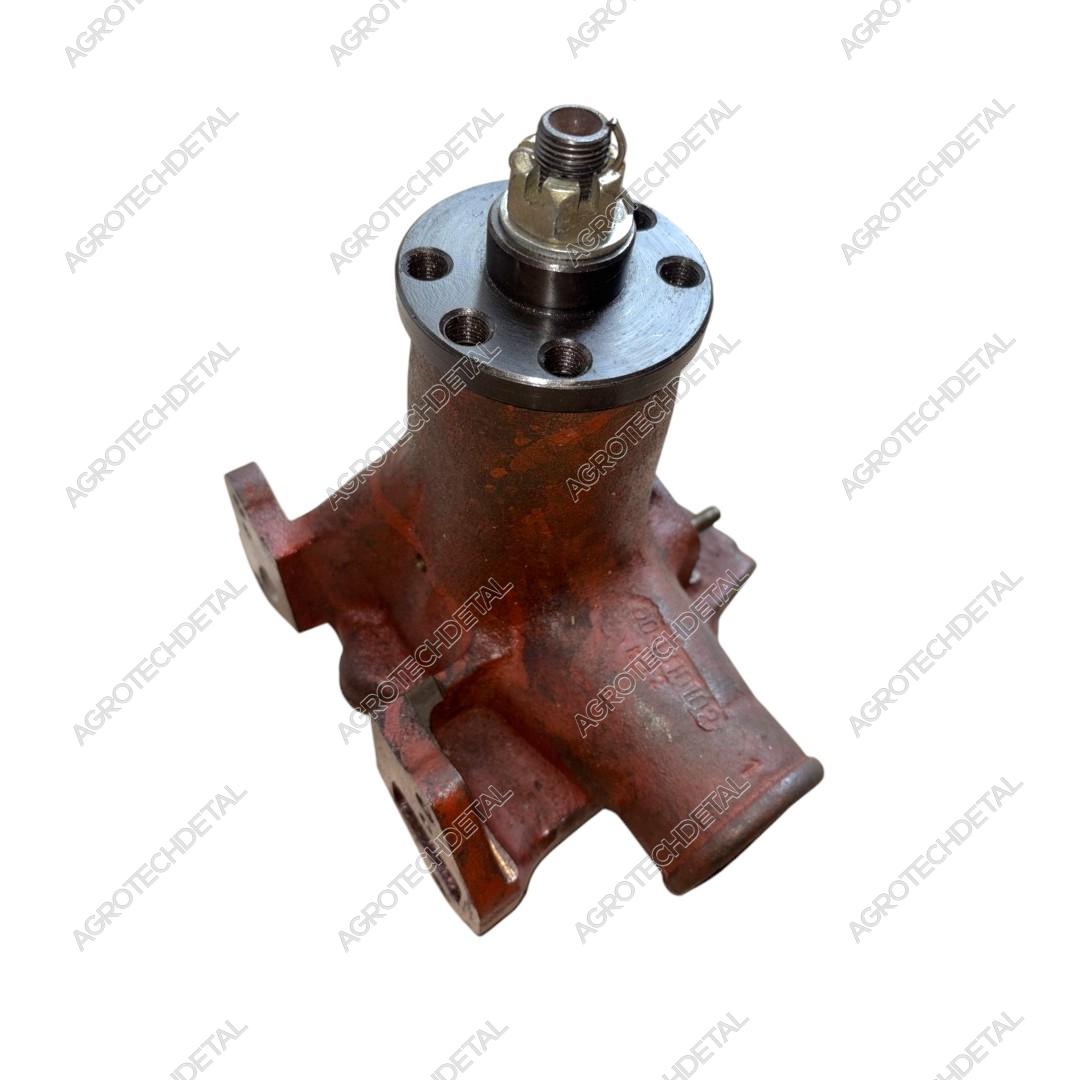

Насос водяной 60-13002.11 / 72-13002.00-01

Водяной насос 60-13002.11 / 72-13002.00-01 для двигателей СМД-60 и СМД-72

Назначение

Водяной насос центробежного типа предназначен для обеспечения циркуляции охлаждающей жидкости (ОЖ) через радиатор и водяную рубашку двигателя, отводя избыточное тепло.

Принцип работы

Насос приводится от коленчатого вала через ремённый шкив. Вращающаяся крыльчатка создаёт разрежение в полости насоса и засасывает охлаждающую жидкость, после чего центробежно нагнетает её в «улитку» корпуса и далее в каналы системы охлаждения.

Конструкция

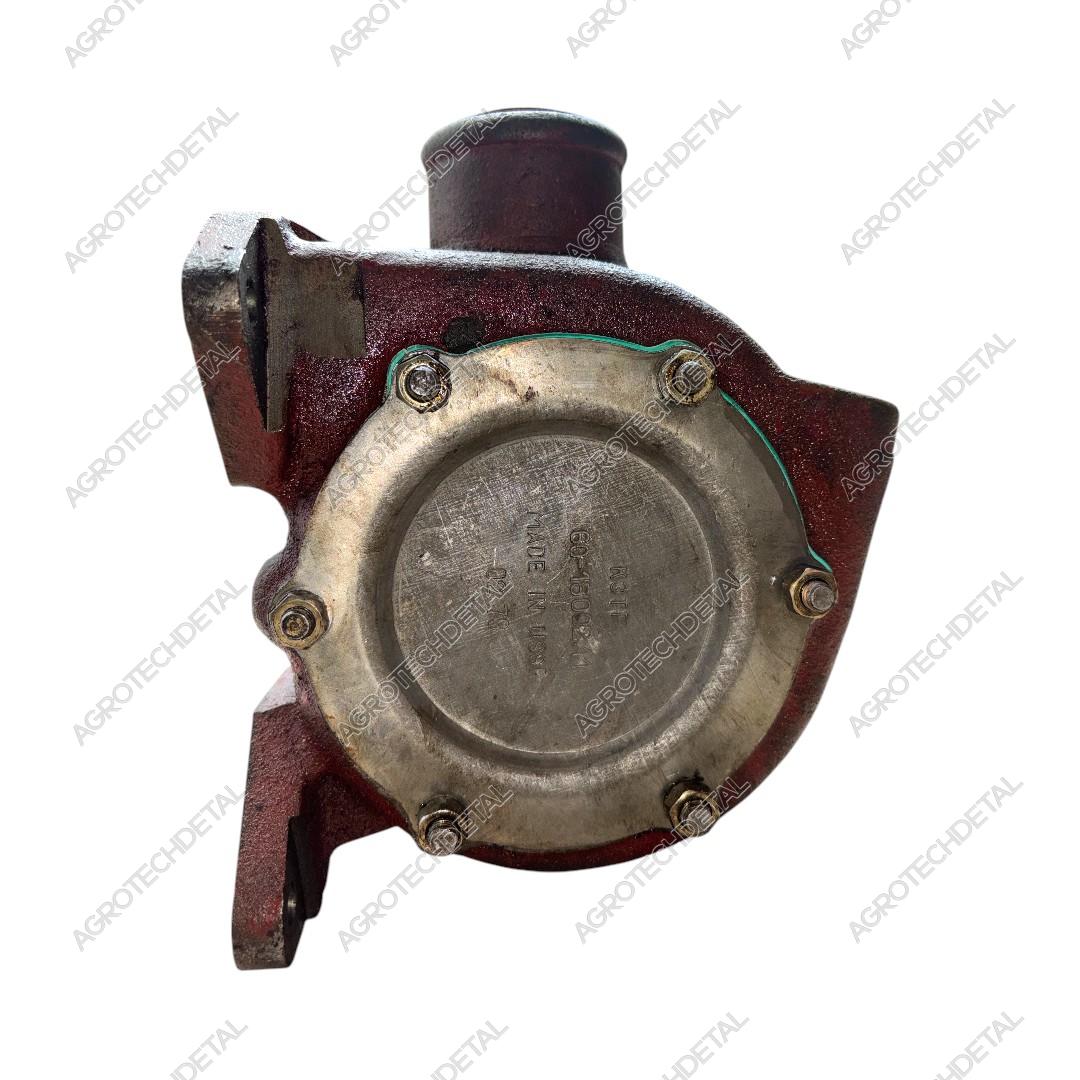

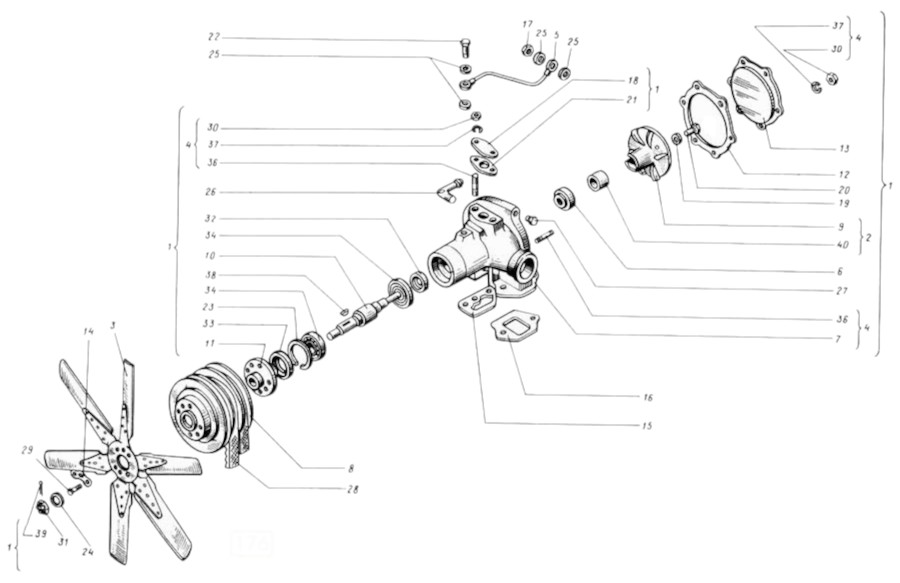

Корпус помпы выполнен из чугуна. Внутри на шарикоподшипниках расположен вал с крыльчаткой. Задний конец вала с крыльчаткой погружён в охлаждающую жидкость и уплотнён сальниковым (торцевым) узлом. Задняя часть корпуса закрыта крышкой с паронитовой прокладкой. На переднем конце вала установлены приводной шкив и вентилятор охлаждения, образуя с насосом единый узел.

Применяемость

Данная помпа устанавливается на всех машинах с двигателями семейства СМД-60 (СМД-60, СМД-62, СМД-72 и др.). Она применяется не только на тракторах Т-150, но и на другой технике с такими двигателями – например, на комбайнах «Дон-1500».

Ремонтопригодность

Насос ремонтопригоден – предусмотрена замена изношенных подшипников, уплотнений и крыльчатки на новые детали.
