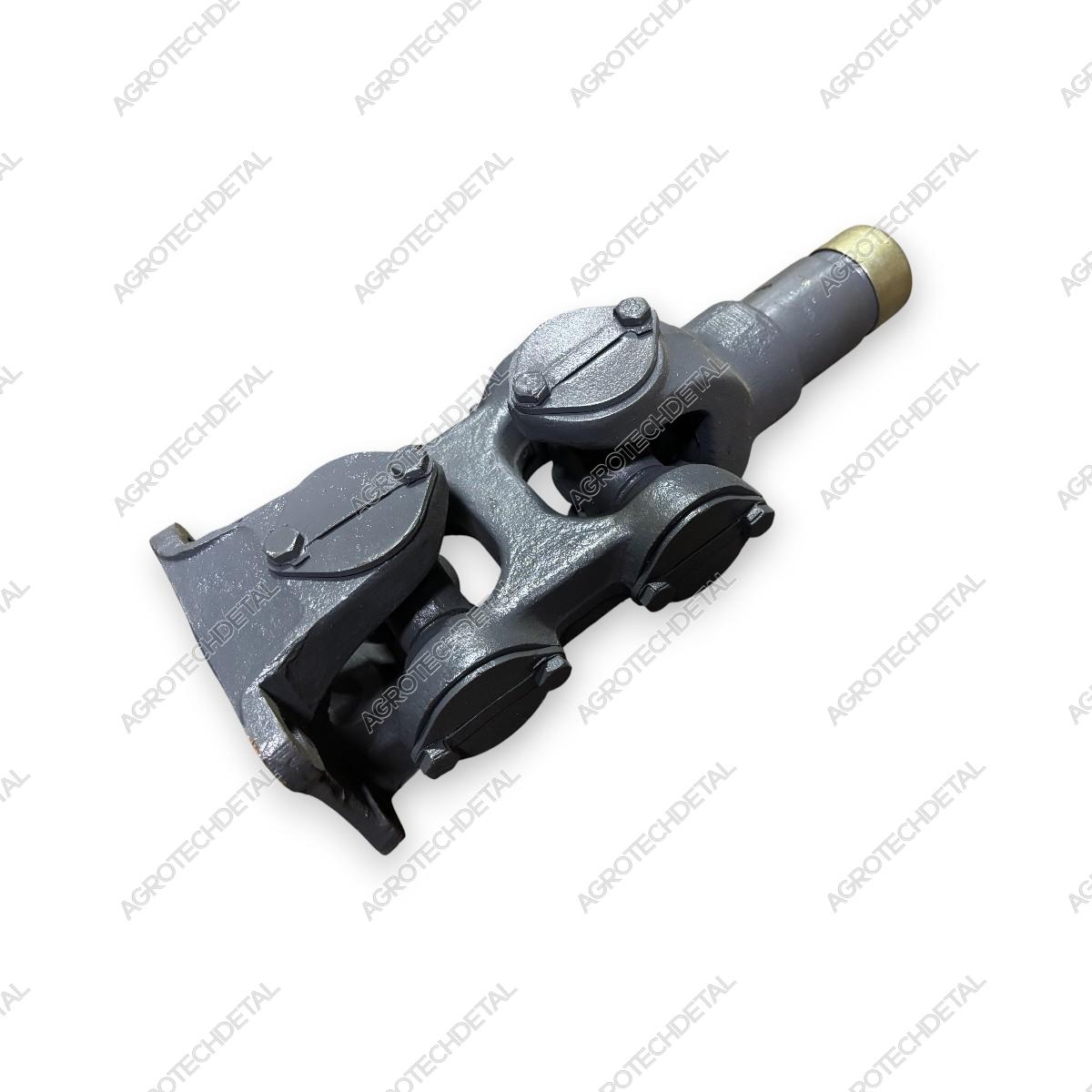

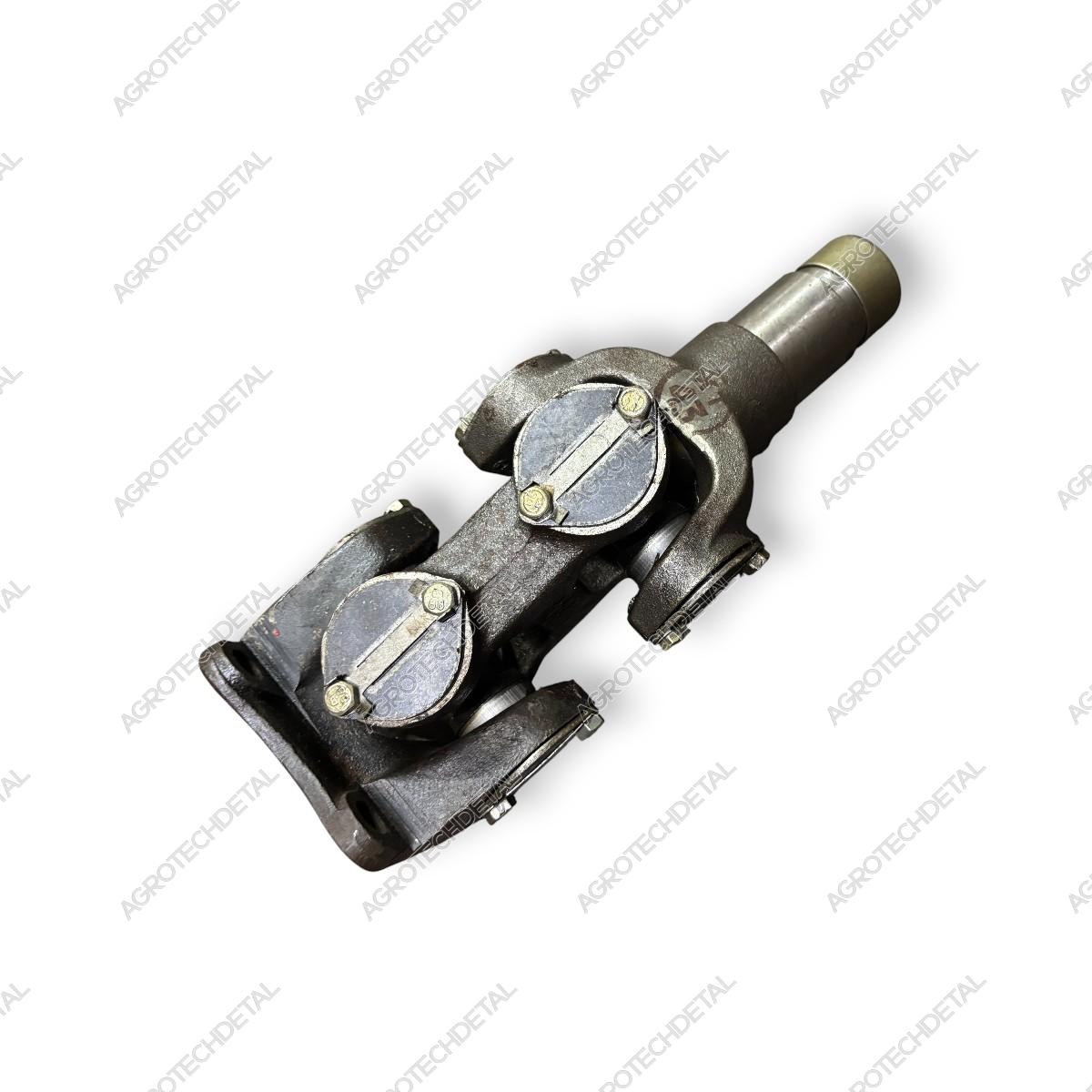

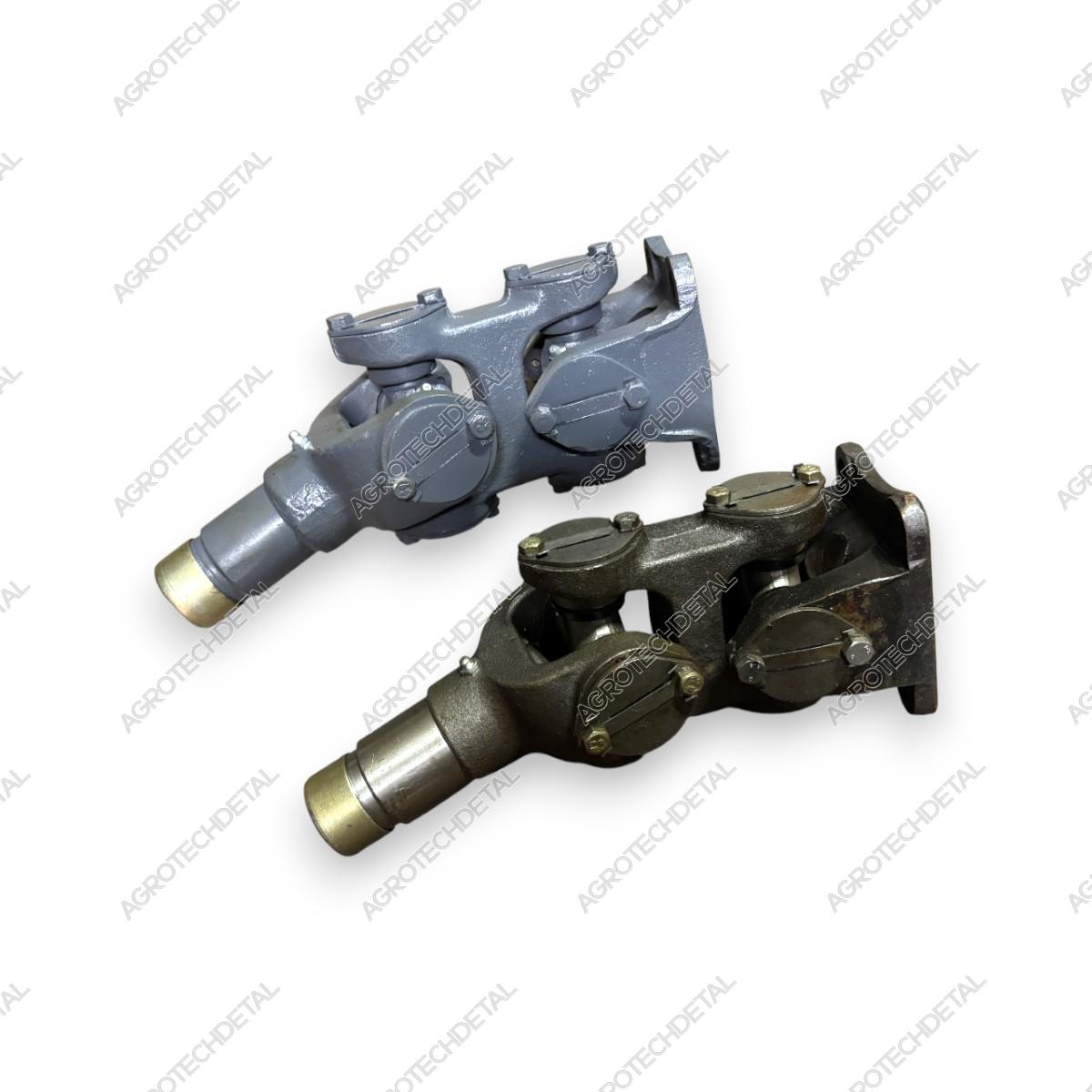

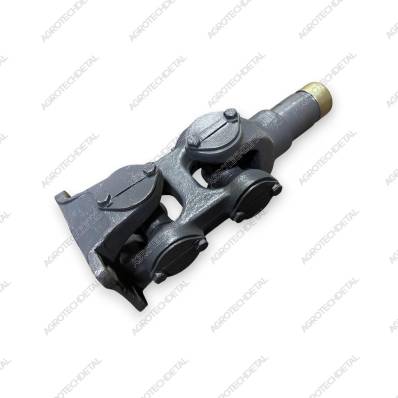

Шарнир двойной 151.41.021-1 в сборе — это ключевой элемент привода вала отбора мощности тракторов ХТЗ, обеспечивающий передачу вращения при изменении углов и продольных смещений. Узел имеет повышенную прочность и рассчитан на работу под высокими нагрузками, характерными для ВОМ.
Конструкция включает в себя вилку 151.41.124-1 («копыто»), две крестовины кардана 150.41.045, вилку двойного шарнира 151.41.125-1, скользящую вилку в сборе 150.41.060, а также комплект крепёжных пластин, болтов, гаек и пресс-маслёнок. С одной стороны узла расположена скользящая вилка 150.41.277-2, соединяющаяся с валом промежуточной опоры 151.41.126. С другой стороны — вилка 151.41.124-1, которая крепится к муфте фланца 151.37.400.
Благодаря двойной крестовинной схеме шарнир эффективно компенсирует отклонения и вибрации, обеспечивая стабильную и ровную работу ВОМ даже под значительной нагрузкой. Применяется на тракторах семейства ХТЗ, включая модели Т-150, Т-151, Т-156, ХТЗ-17221 и другие.
Конструкция включает в себя вилку 151.41.124-1 («копыто»), две крестовины кардана 150.41.045, вилку двойного шарнира 151.41.125-1, скользящую вилку в сборе 150.41.060, а также комплект крепёжных пластин, болтов, гаек и пресс-маслёнок. С одной стороны узла расположена скользящая вилка 150.41.277-2, соединяющаяся с валом промежуточной опоры 151.41.126. С другой стороны — вилка 151.41.124-1, которая крепится к муфте фланца 151.37.400.
Благодаря двойной крестовинной схеме шарнир эффективно компенсирует отклонения и вибрации, обеспечивая стабильную и ровную работу ВОМ даже под значительной нагрузкой. Применяется на тракторах семейства ХТЗ, включая модели Т-150, Т-151, Т-156, ХТЗ-17221 и другие.
-
Применяемость по бренду ХТЗ
-
Количество применений в узле / технике 1 шт
-
Установочное место муфта фланца / опора промежуточная
-
Каталожный номер 151.41.021-1
-
Узел вал отбора мощности
