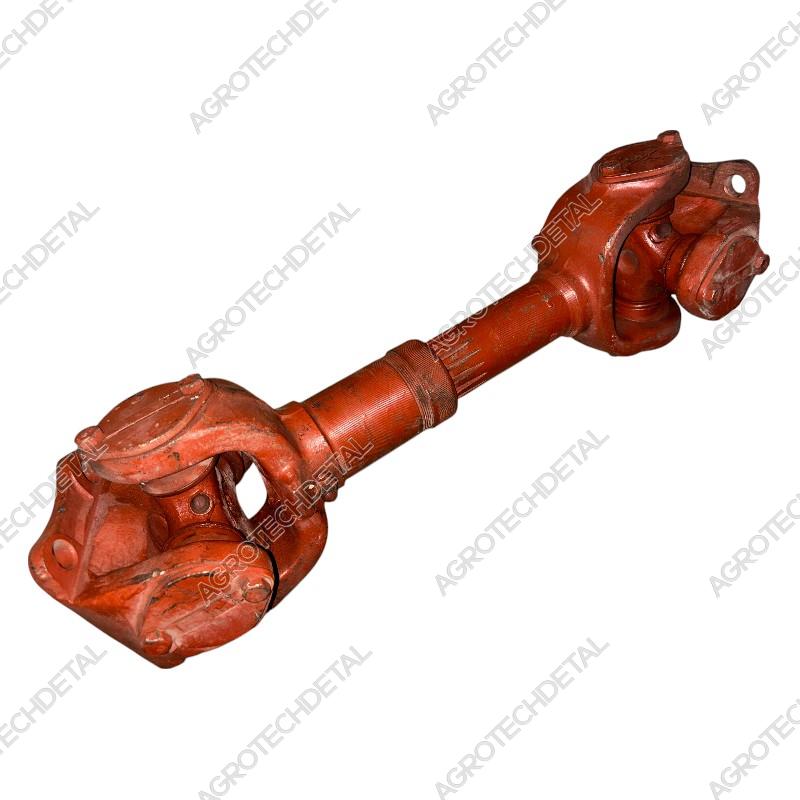

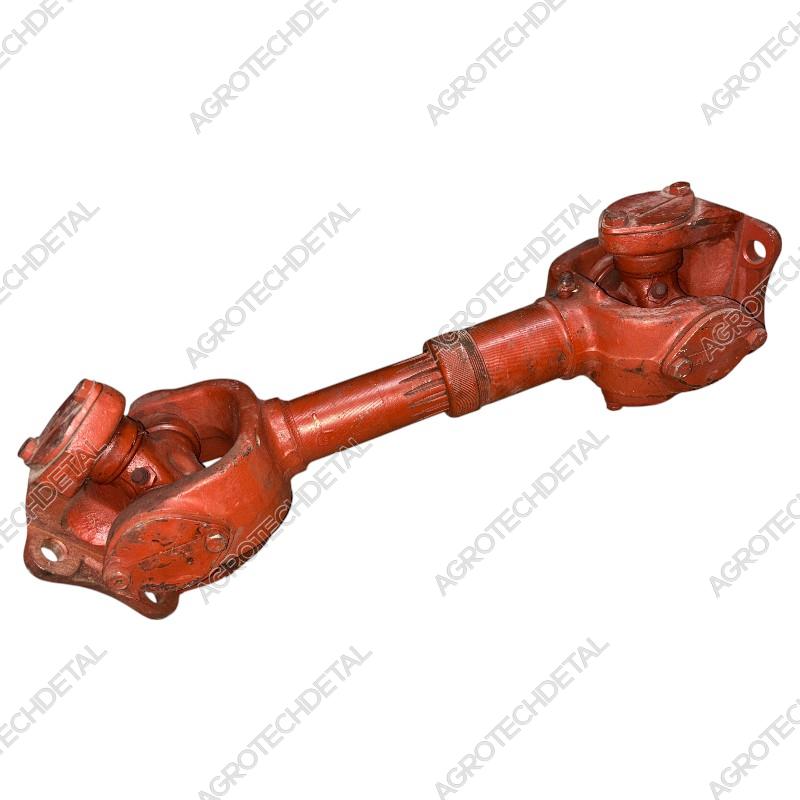

Кардан передний в сборе 151.36.011 — надёжный и универсальный узел карданной передачи для колесных тракторов ХТЗ.
Состав сборочного узла:
-
Вилка "папа" 125.36.102‑4 с наружными шлицами — обеспечивает жёсткое соединение
-
Крестовина 150.36.013А — шарнирный узел кардана
-
Фланец карданы 125.36.123‑5 — фиксируется болтами на крестовине
Эта сборка входит во вилку-«маму» 150.36.018 (или её голую версию 150.36.142‑4) с внутренними шлицами, которая комплектуется:
-
Крестовиной 150.36.013А
-
Фланцем кардана 125.36.123‑5
Альтернативная комплектация (старый образец 125.36.011-2):
-
Вместо вилки 150.36.018 используется муфта-фланец 125.36.107‑1 вместе с фланцем 125.36.122‑2А, который имеет удобный лючок для смазки крестовины. Это позволяет обслуживать кардан без демонтажа.
Преимущества узла:
-
Взаимозаменяемость: обе версии могут использоваться на тех же трансмиссиях
-
Удобство обслуживания: старая версия позволяет смазывать крестовину прямо на тракторе
-
Надёжность и прочность: крестовины и вилки рассчитаны на интенсивные нагрузки
Применение:
Используется в карданной передаче переднего моста колесных тракторов ХТЗ, включая Т‑150, Т‑151К, Т‑156 и другие.
- Кардан, Вилка & Фланец
-
Применяемый флланец 125.36.122-2А / 125.36.123-2А / 125.36.123-5
-
Применяемая крестовина 150.36.013А
-
Тип ходовой части колесный
-
Применяемость по бренду ХТЗ
-
Количество применений в узле / технике 1 шт
-
Вес 16,2 кг
-
Каталожный номер 151.36.011 / 125.36.011-2
-
Узел передача карданная мостов
-
Длина L min = 523 mm; L max = 615 mm; H = 65 mm
