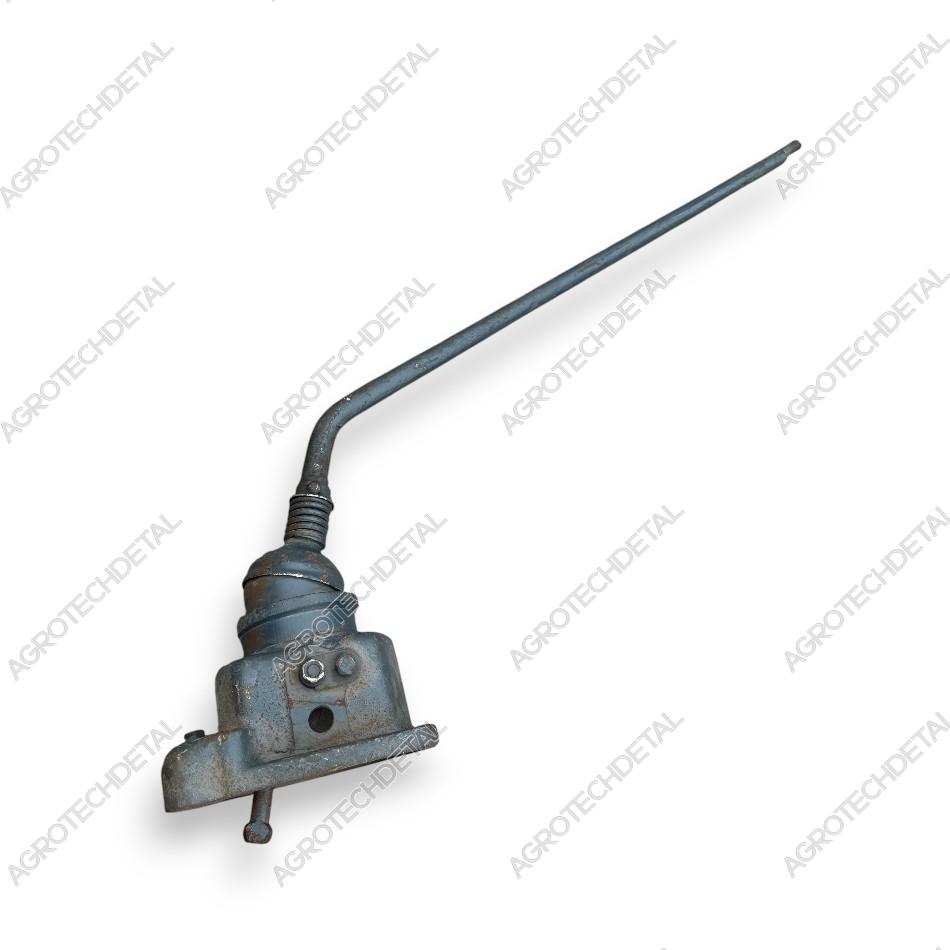

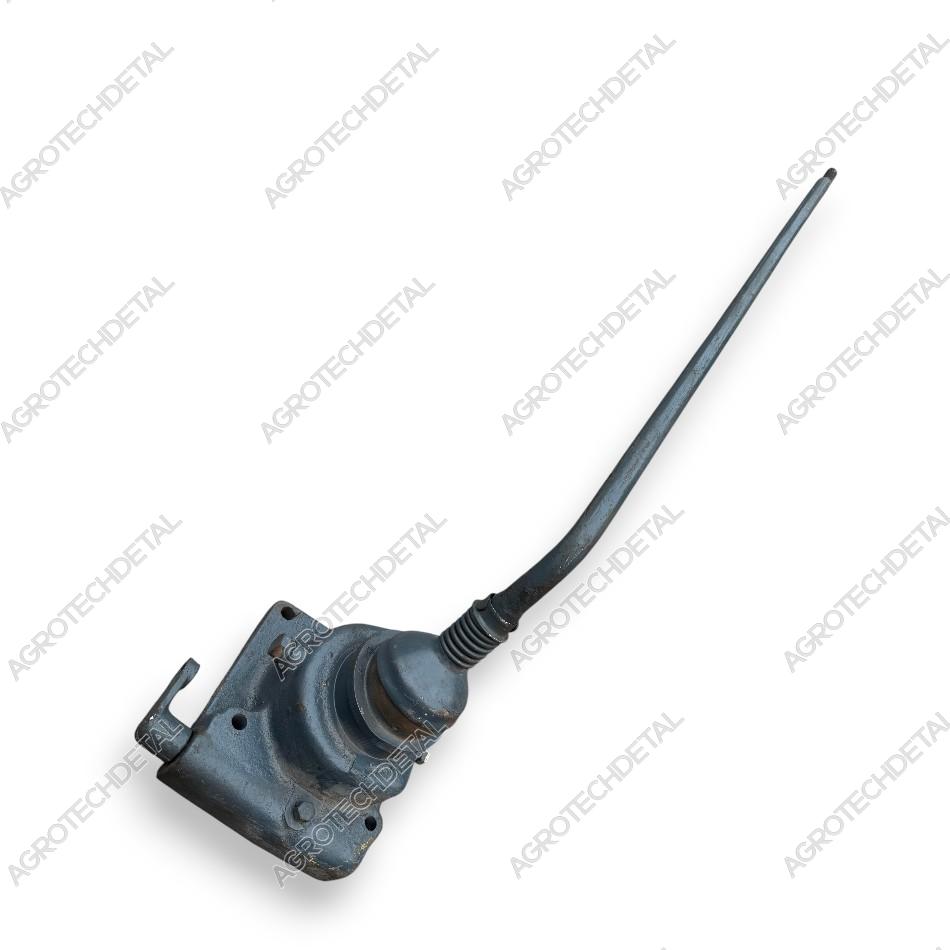

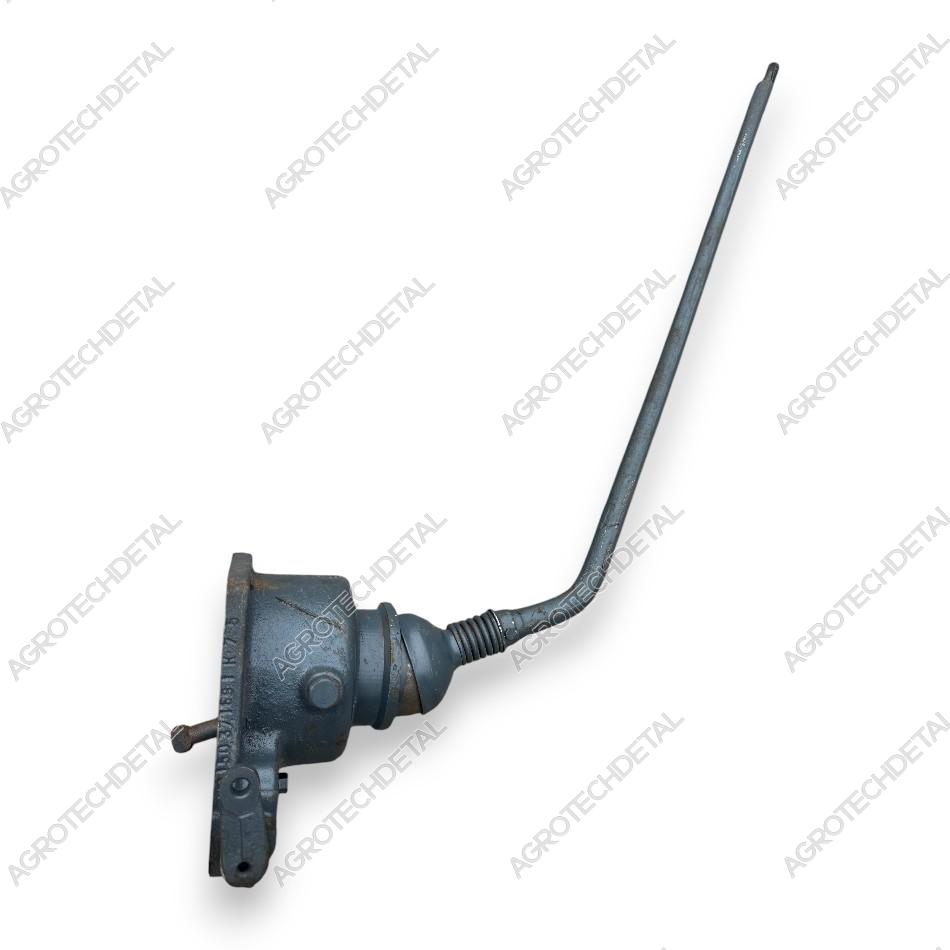

Колонка с рычагом и включателем 150.37.075-1 в сборе

Колонка с рычагом и включателем 150.37.075-1 в сборе применяется в коробке переключения передач гусеничных тракторов ХТЗ и предназначена для управления переключением передач, а также работы механизма блокировки и включателя трансмиссии.

Узел устанавливается на крышку корпуса коробки передач 150.37.160-2А (входит в сборочный узел 150.37.013-1) через прокладку 150.37.227, обеспечивающую герметичность соединения.

В состав колонки 150.37.075-1 входят: рычаг 150.37.170, рукоятка А13.04.000А, хомут стяжной ХС-95Ц15Хр, вилка А5.24.244, гайка М12.6.01.12, тяга блокировки 150.37.050, чехол 54.37.489, втулка упорная А37-60, заклепка 6×32, пружина колпачка 54.37.462, колпачок А37-63, колонка рычага переключения передач 150.37.169-1, винт установочный 125.37.270, шайбы 8.65Г.05 и 12.65Г.05, штифт 74.37.460, болт стопорный 150.37.472, болт М10-6g×50.66.019, шайба 10.65Г.05, шплинт 2×16.001, палец А5.24.243, валик блокировки 150.37.287, кольцо уплотнительное 016-020-25-2-2, болт скобы 150.37.597, скоба 150.37.595, вставка 74.37.485, прокладка регулировочная 74.37.476, включатель ВК403-3716000, втулка 150.37.596, пластина стопорная 150.37.594, болт М8-6g×12.66.019.

Колонка представляет собой готовый механизм, в котором объединены рычаг переключения передач, механизм блокировки и электрический включатель. Благодаря этому обеспечивается точное переключение передач, надежная фиксация рычага и корректная работа системы блокировки трансмиссии. Исправное состояние узла напрямую влияет на удобство управления трактором и долговечность коробки передач.

Применяется на гусеничных тракторах ХТЗ Т-150Г и другой технике с аналогичной конструкцией коробки переключения передач.
