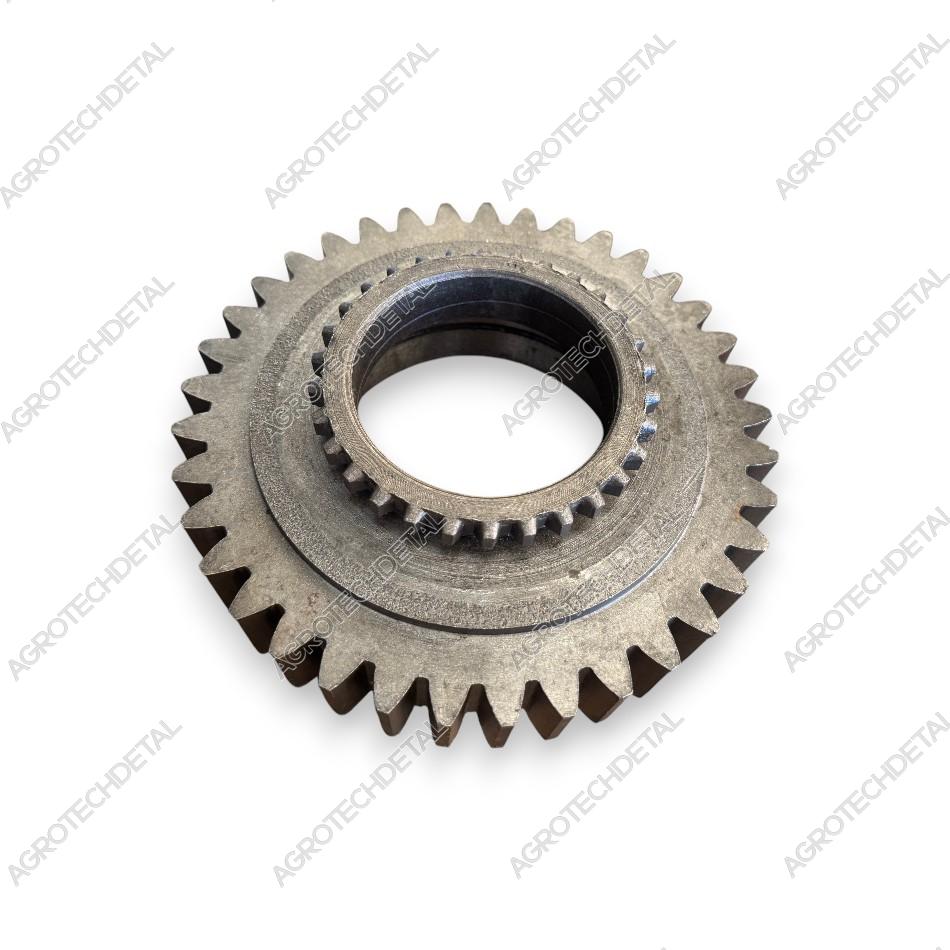

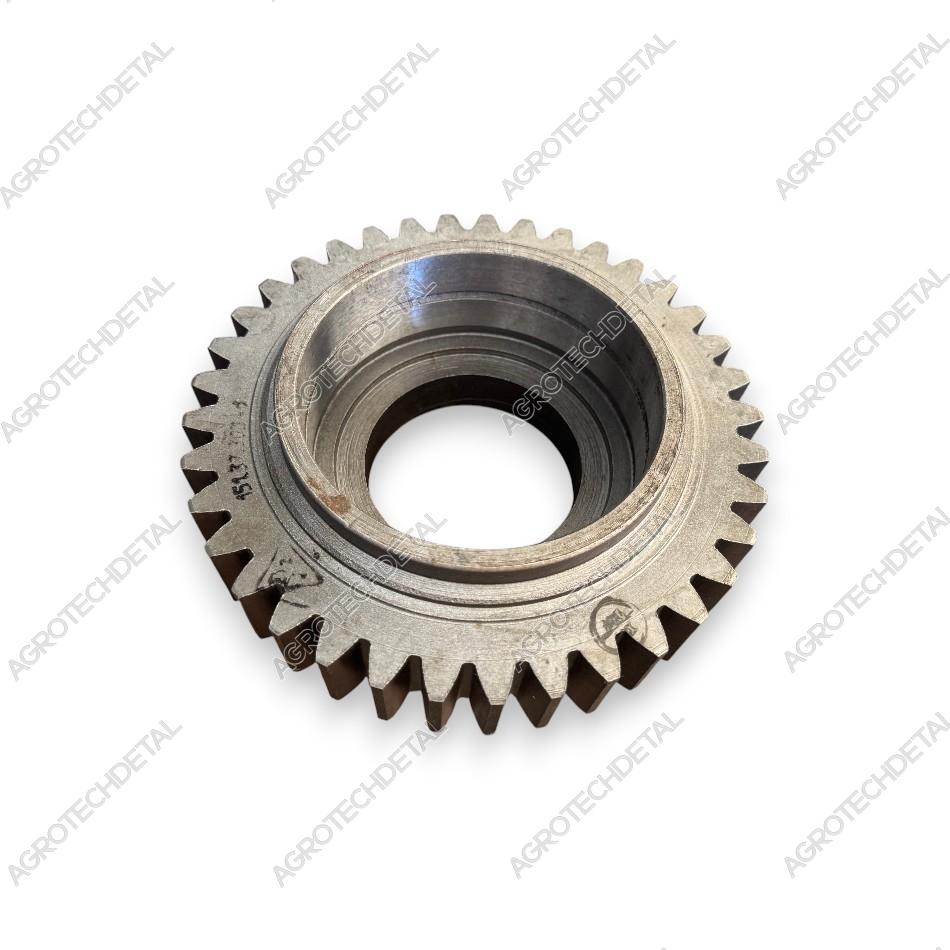

Шестерня 151.37.303-2А (Z37×30) применяется в транспортном ряду раздаточной коробки тракторов ХТЗ и предназначена для передачи крутящего момента в механизме переключения диапазонов трансмиссии.
Устанавливается на первичном валу раздаточной коробки 151.37.305-4. Внутри шестерни размещаются два подшипника 213 и два проставочных кольца 151.37.324-2, а их фиксация осуществляется стопорным кольцом 2С120. Такая конструкция обеспечивает надежное вращение шестерни и правильное положение деталей в узле.
Малый зубчатый венец на 30 зубьев работает совместно с зубчатой муфтой 151.37.221, а большой венец на 37 зубьев находится в постоянном зацеплении с шестерней 151.37.308-2 (Z33). От состояния шестерни зависит корректная работа транспортного ряда и передача мощности в раздаточной коробке.
Применяется на тракторах ХТЗ Т-150К, Т-151К, Т-156, ХТЗ-17221, ХТЗ-159К, ХТЗ-242К и других моделях с аналогичной конструкцией раздаточной коробки.
Устанавливается на первичном валу раздаточной коробки 151.37.305-4. Внутри шестерни размещаются два подшипника 213 и два проставочных кольца 151.37.324-2, а их фиксация осуществляется стопорным кольцом 2С120. Такая конструкция обеспечивает надежное вращение шестерни и правильное положение деталей в узле.
Малый зубчатый венец на 30 зубьев работает совместно с зубчатой муфтой 151.37.221, а большой венец на 37 зубьев находится в постоянном зацеплении с шестерней 151.37.308-2 (Z33). От состояния шестерни зависит корректная работа транспортного ряда и передача мощности в раздаточной коробке.
Применяется на тракторах ХТЗ Т-150К, Т-151К, Т-156, ХТЗ-17221, ХТЗ-159К, ХТЗ-242К и других моделях с аналогичной конструкцией раздаточной коробки.
-

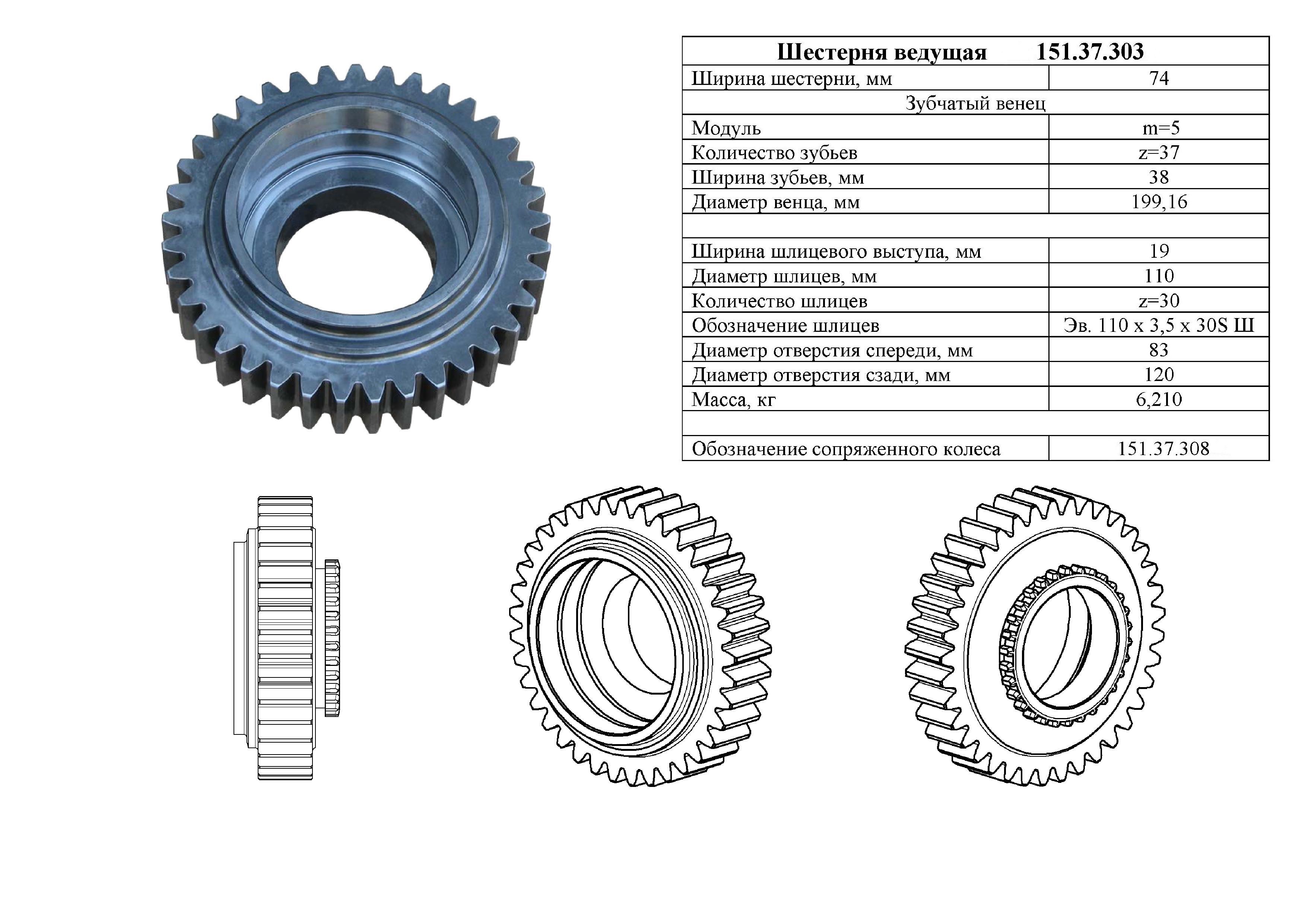

Количество применений в узле / технике 1 шт
-
Обозначение сопряженного колеса 151.37.308
-
Ширина шлицевого выступа 19мм
-
Диаметр шлицев 110мм
-
Количество шлицев z=30
-
Диаметр отверстия сзади 120мм
-
Диаметр отверстия спереди 83мм
-
Обозначение шлицевого отверстия 110х3,5х30S
-
Диаметр венца 199,16мм
-
Ширина зубьев 38мм
-
Ширина шестерни 74мм
-
Тип Зубчатый венец
-
Модуль m=5
-
Каталожный номер 151.37.303-2А
-
Количество зубьев z37
