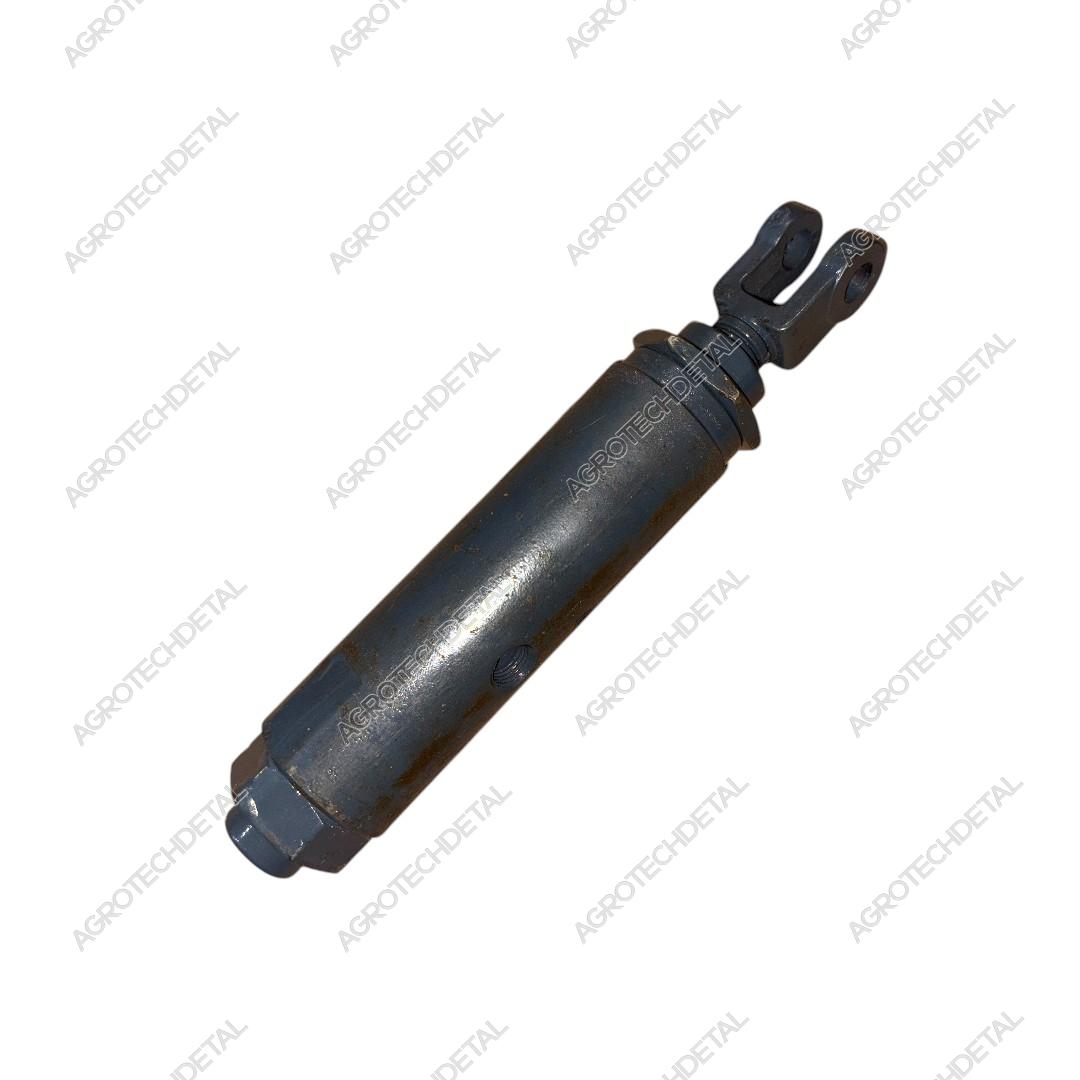

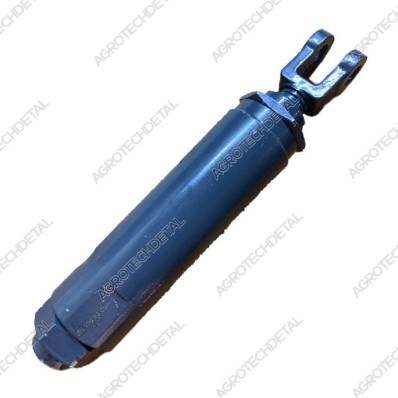

Сервомеханизм 125.20.057-1

Сервомеханизм 125.20.057-1 — это пневматический усилитель привода сцепления, который применяется на тракторах ХТЗ с механической трансмиссией, таких как Т-150, Т-150К, Т-151К, Т-156, Т-157, Т-17221, Т-17021, ХТЗ-243К и других моделей. Его задача заключается в облегчении выключения сцепления за счёт использования давления сжатого воздуха из пневмосистемы трактора.

Работа механизма построена по следующему принципу: при нажатии педали воздух через встроенный клапан поступает в пневмокамеру и создаёт дополнительное усилие, что значительно снижает нагрузку на оператора при разъединении сцепления. Когда педаль отпускается, воздух стравливается, а возвратные пружины возвращают устройство в исходное положение.

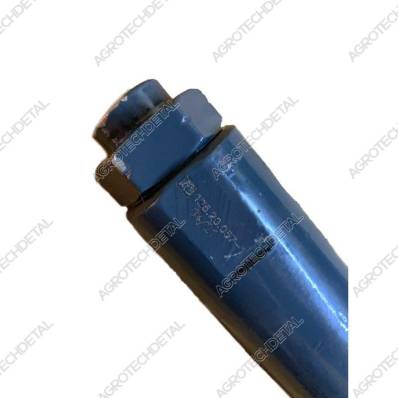

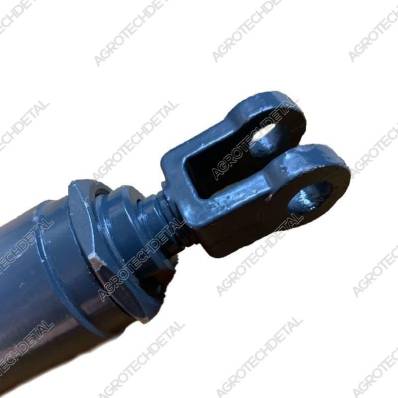

Конструкция сервомеханизма включает корпус с плунжером, возвратные пружины, систему клапанов и уплотнений. На корпусе предусмотрены два отверстия для подключения шлангов. Один из них соединяется с тормозной камерой 500-3519010-01, а второй идёт к тормозному крану 151.64.027. Такое подключение позволяет связать работу сцепления с общей пневмосетью трактора и обеспечить синхронность с тормозной системой.

Сервомеханизм 125.20.057-1 отличается ремонтопригодностью, для него предусмотрены ремкомплекты с клапанами, пружинами и манжетами. Благодаря прочной конструкции и использованию износостойких материалов он выдерживает значительные нагрузки и вибрации, работает в условиях пыли и перепадов температур. Всё это делает данный узел надёжным элементом управления, который существенно облегчает работу оператора в процессе эксплуатации трактора.
