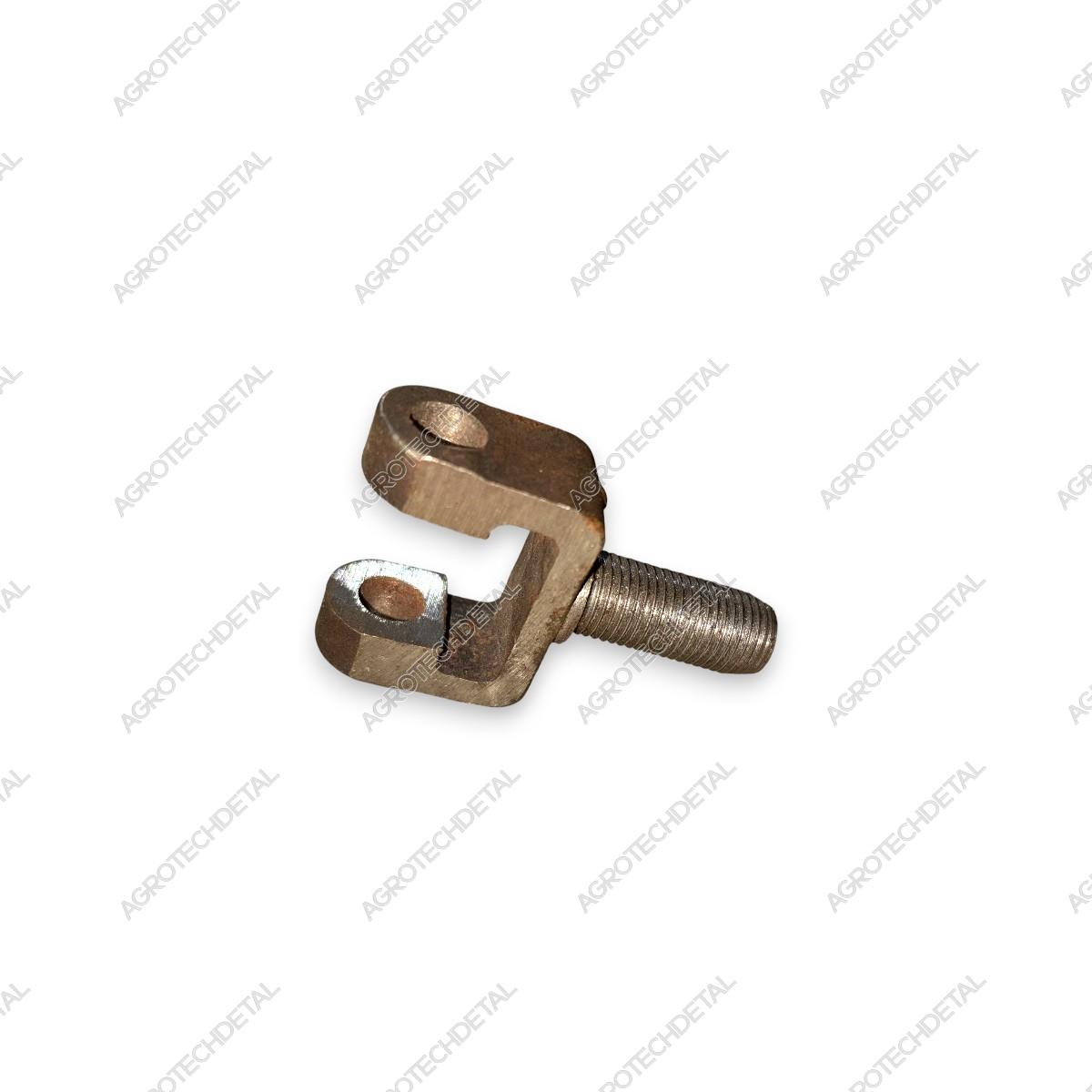

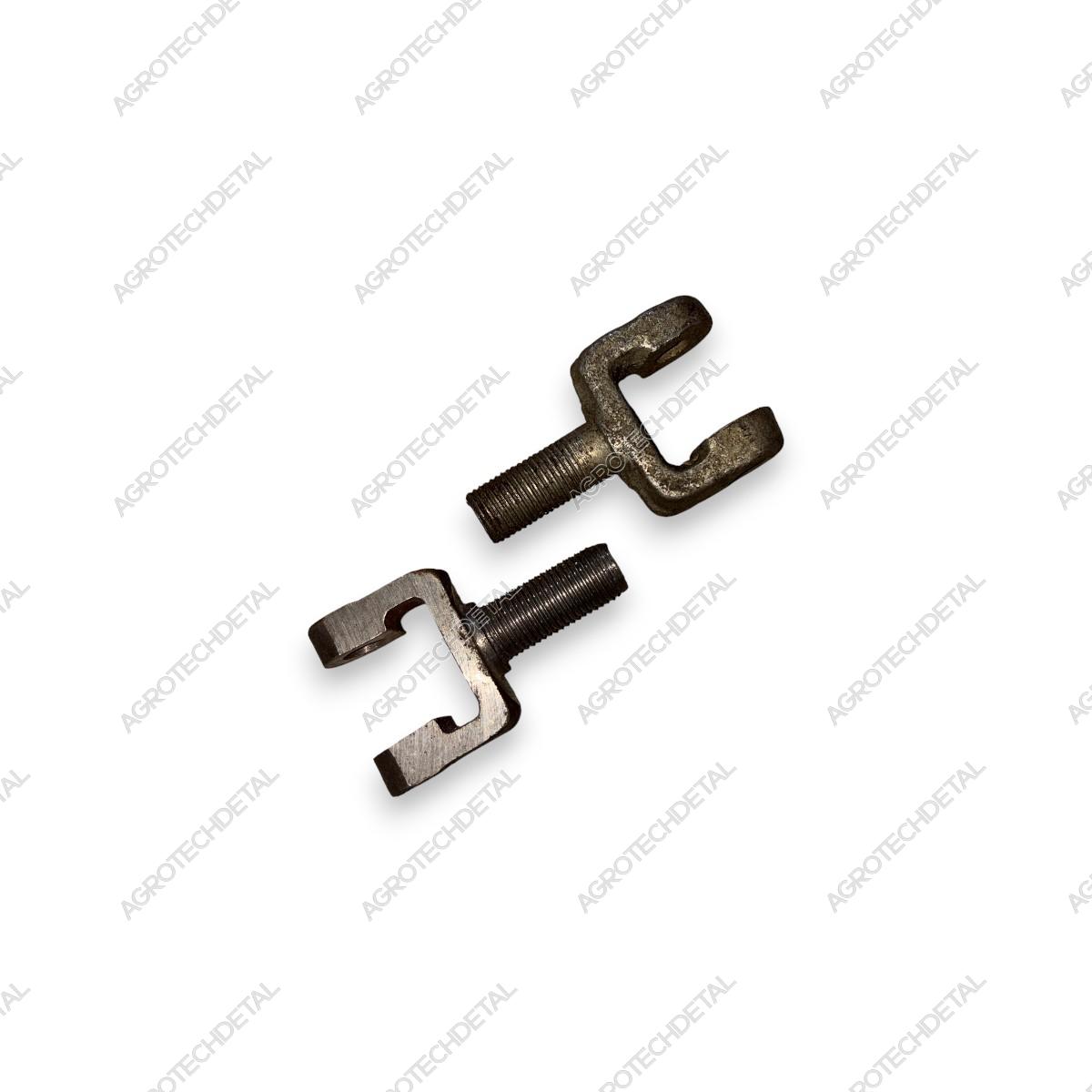

Вилка 125.21.208 — элемент механизма отжимного рычага сцепления двигателя СМД-60, применяемый на тракторах ХТЗ. Она устанавливается в кожух муфты 125.21.202 и служит для передачи усилия от регулировочного механизма к отжимному рычагу, обеспечивая корректное включение и выключение сцепления.
Вилка проходит через специально предусмотренное отверстие в кожухе и фиксируется пружиной стопорной 125.21.233-1 и гайкой регулировочной 125.21.209, что позволяет точно выставить положение и обеспечивать стабильную работу узла.
С противоположной стороны в ушки вилки вставляется палец 125.21.207-1, который фиксируется двумя шплинтами 3,2×20 ГОСТ 397-66. Через этот палец вилка взаимодействует с отжимным рычагом 150.21.205, приводя его в движение при работе сцепления.
Деталь входит в состав сборочного узла кожуха муфты главного сцепления 150.21.022-2 (корзина сцепления) и изготовлена из прочной конструкционной стали, что обеспечивает её износостойкость и надёжность в условиях высоких нагрузок.
Применяется на тракторах ХТЗ с двигателями СМД-60: Т-150, Т-151, Т-156 и других моделях с аналогичным узлом сцепления.
Вилка проходит через специально предусмотренное отверстие в кожухе и фиксируется пружиной стопорной 125.21.233-1 и гайкой регулировочной 125.21.209, что позволяет точно выставить положение и обеспечивать стабильную работу узла.
С противоположной стороны в ушки вилки вставляется палец 125.21.207-1, который фиксируется двумя шплинтами 3,2×20 ГОСТ 397-66. Через этот палец вилка взаимодействует с отжимным рычагом 150.21.205, приводя его в движение при работе сцепления.
Деталь входит в состав сборочного узла кожуха муфты главного сцепления 150.21.022-2 (корзина сцепления) и изготовлена из прочной конструкционной стали, что обеспечивает её износостойкость и надёжность в условиях высоких нагрузок.
Применяется на тракторах ХТЗ с двигателями СМД-60: Т-150, Т-151, Т-156 и других моделях с аналогичным узлом сцепления.
-
Применяемость по бренду ХТЗ
-
Количество применений в узле / технике 4 шт
-
Установочное место муфта главного сцепления
-
Каталожный номер 125.21.208
-
Узел сцепление
