Камера тормозная 500-3519010-01 применяется в пневматической системе тракторов ХТЗ и предназначена для преобразования давления сжатого воздуха в механическое усилие, необходимое для привода тормозных механизмов и управления сцеплением.
На колесных тракторах ХТЗ тормозные камеры устанавливаются в количестве 4 штук и используются в системе колесных тормозов. Кроме того, одна камера 500-3519010-01 применяется в механизме управления главным сцеплением как на колесных, так и на гусеничных тракторах ХТЗ.
Для подключения камеры используются сопутствующие детали: тормозной шланг 200-3506060-Б1, угольник конечный 151.64.221 и ниппель конечный 125.64.284. Основным расходным элементом является диафрагма 100-3519150 / 500-3519050, которая при необходимости может быть заменена без покупки новой камеры.
Оригинальная тормозная камера советского производства отличается высоким качеством изготовления, прочным металлическим корпусом и большим ресурсом работы, что обеспечивает надежное функционирование пневматической системы даже при интенсивной эксплуатации.
Применяется на тракторах ХТЗ Т-150К, Т-151К, Т-156, ХТЗ-17221, а также на гусеничных тракторах Т-150Г в узле управления главным сцеплением.
-
Тип ходовой части колесный
-
Применяемость по бренду ХТЗ / 2ПТС-4
-
Количество применений в узле / технике 5 шт
-
Каталожный номер 500-3519010-01 / 18.3519110
-
Узел пневматическая система / сцепление

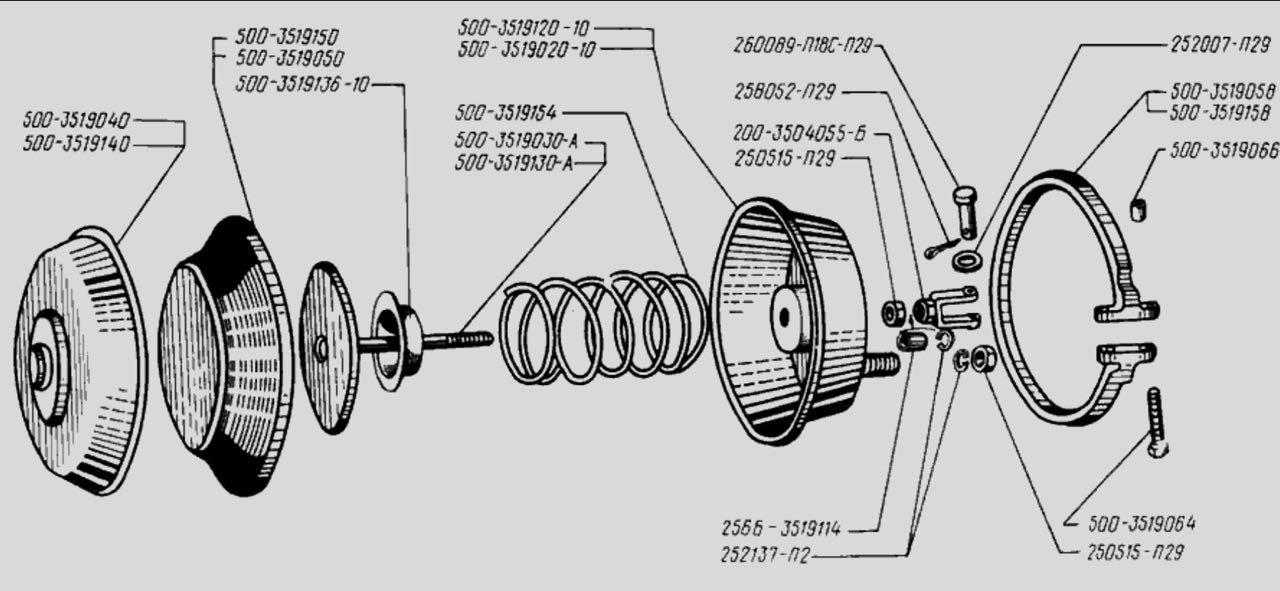

Схема узла и список деталей
В данном разделе вы найдете сборочный чертеж с расположением всех деталей и их каталогом. Это поможет определить необходимую запчасть, узнать ее номер по каталогу, проверить комплектность узла и подобрать детали для замены или ремонта.
Болт М16х2 202119-П29, Болт М8х55 500-3519064, Вилка 200-3504055-Б, Гайка 2М12х1,25.5.019 250515-П29, Гайка 500-3519066, Диарагма 500-3519050 / 500-3519150, Камера тормозная задняя / передняя в сборе 500-3519110-02, Корпус 500-3519020-10, Кронштейн левый 256Б-3519071, Кронштейн правый 256Б-3519070, Крышка 500-3519040 / 500-3519140, Палец 260089-П29, Переходник 256Б-35191114, Пружина 500-35119154, Стакан. упорный 500-3519136-10, Хомут 500-3519058, Цилиндр тормозной в сборе 214-3519110-Б, Шайба 12 252007-П29, Шайба 12 пружинная 252137-П2,Шайба 16 пружинная 252139-П2, Шплинт рразводной 3,6х20 258052-П29, Шток тормозной камеы 500-3519030-А, Шток 500-3519130-А.
Видеообзор камеры тормозной 500-3519010-01. Посмотрите видео,
чтобы подробнее ознакомиться с данной запчастью перед покупкой.
