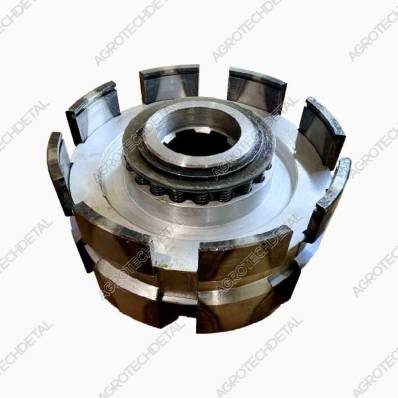

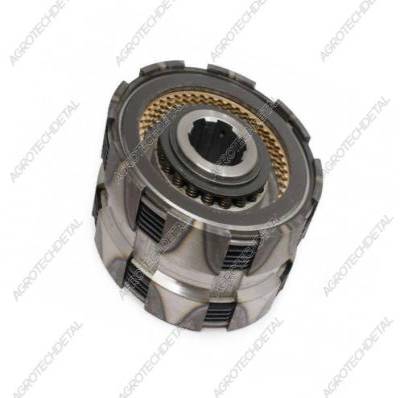

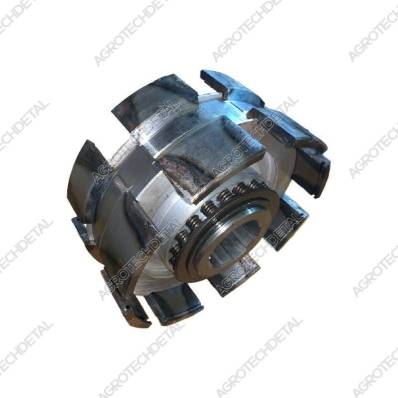

Гидромуфта 150.37.016 для трактора ХТЗ Т-150
Назначение
Гидромуфта 150.37.016 устанавливается в коробке передач трактора ХТЗ Т-150 и его модификаций. Она выполняет функцию гидравлической фрикционной муфты, передавая крутящий момент от двигателя к трансмиссии. Благодаря гидравлическому принципу работы обеспечивается мягкое включение и переключение передач, снижение ударных нагрузок и защита узлов КПП от перегрузок.
Конструкция

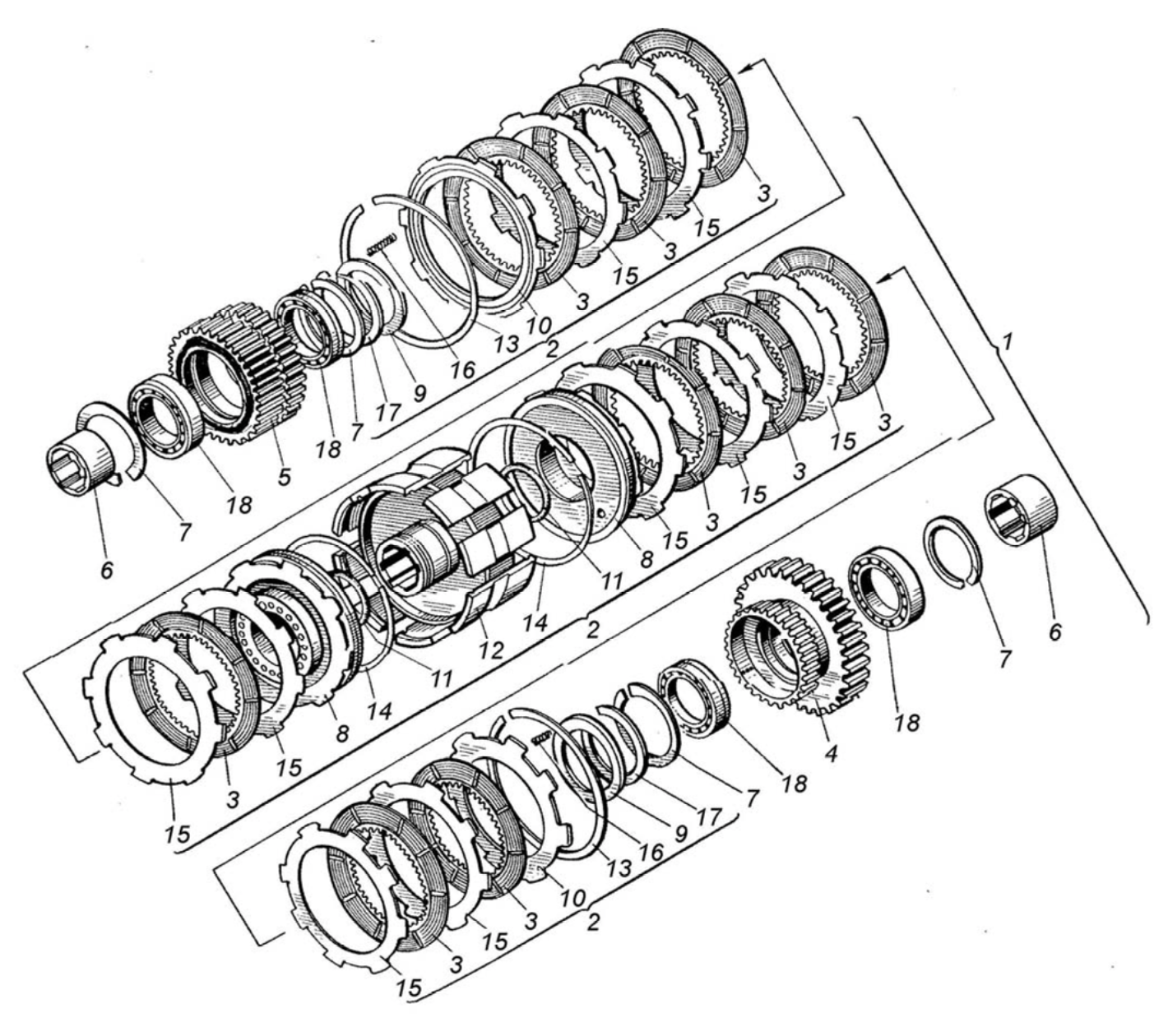

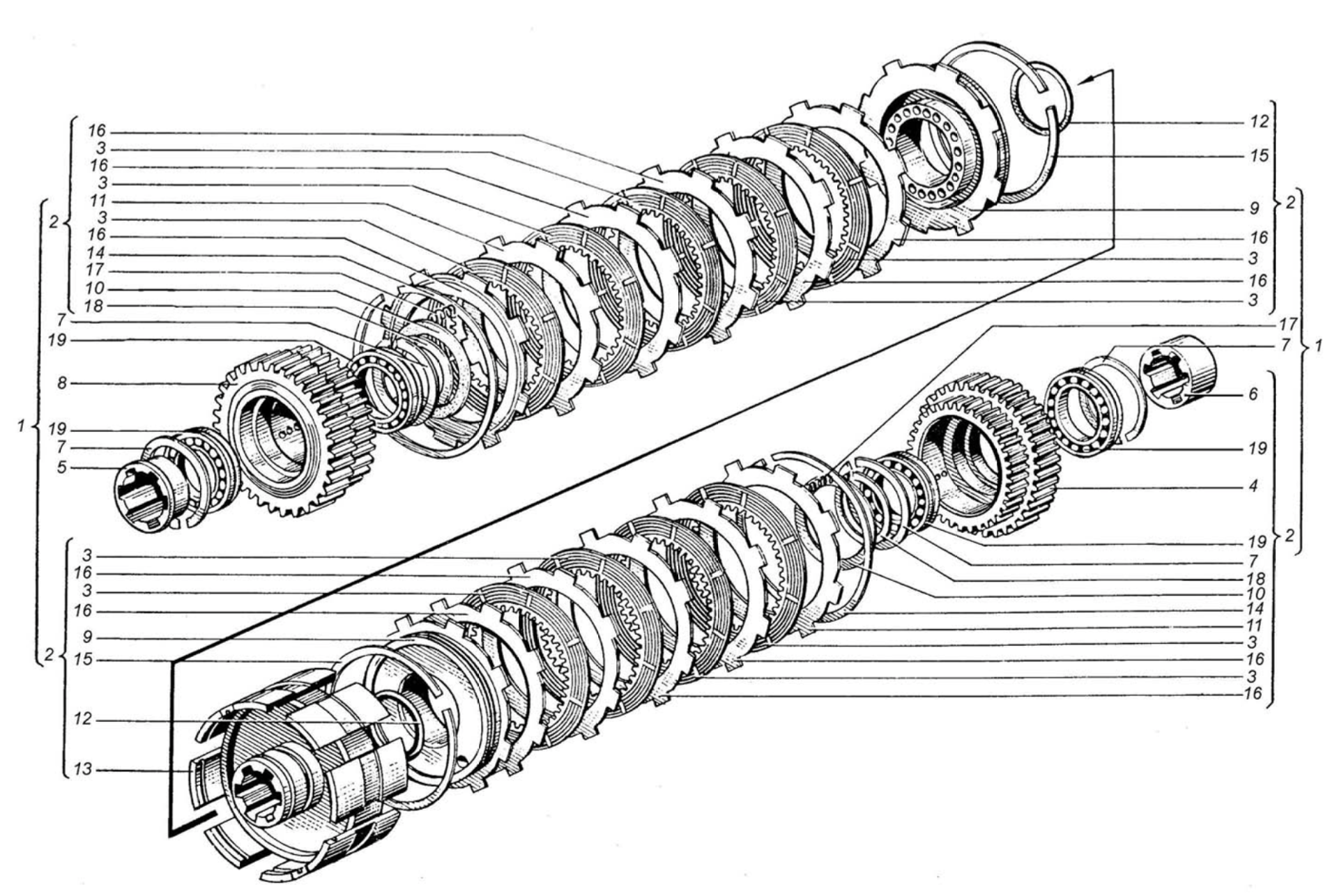

Основой узла служит двойной фрикционный барабан, внутри которого размещается многодисковый пакет:
-
9 дисков металлокерамических (150.37.074);
-
9 дисков металлических (150.37.602);
-
2 упорных диска (150.37.136).
Пакет фиксируется замковым кольцом 150.37.534 и стопорными кольцами 150.37.221Б. Прижим создаётся поршнями 150.37.127-1Б, оснащёнными возвратными пружинами А41-24 (20 шт. на муфту). Пружины удерживаются втулками 150.37.129А и фиксируются шайбами 151.37.133 с уплотнительными кольцами 150.37.138-1. Такая конструкция обеспечивает надёжное включение и отключение муфты под действием давления масла.
Разновидности

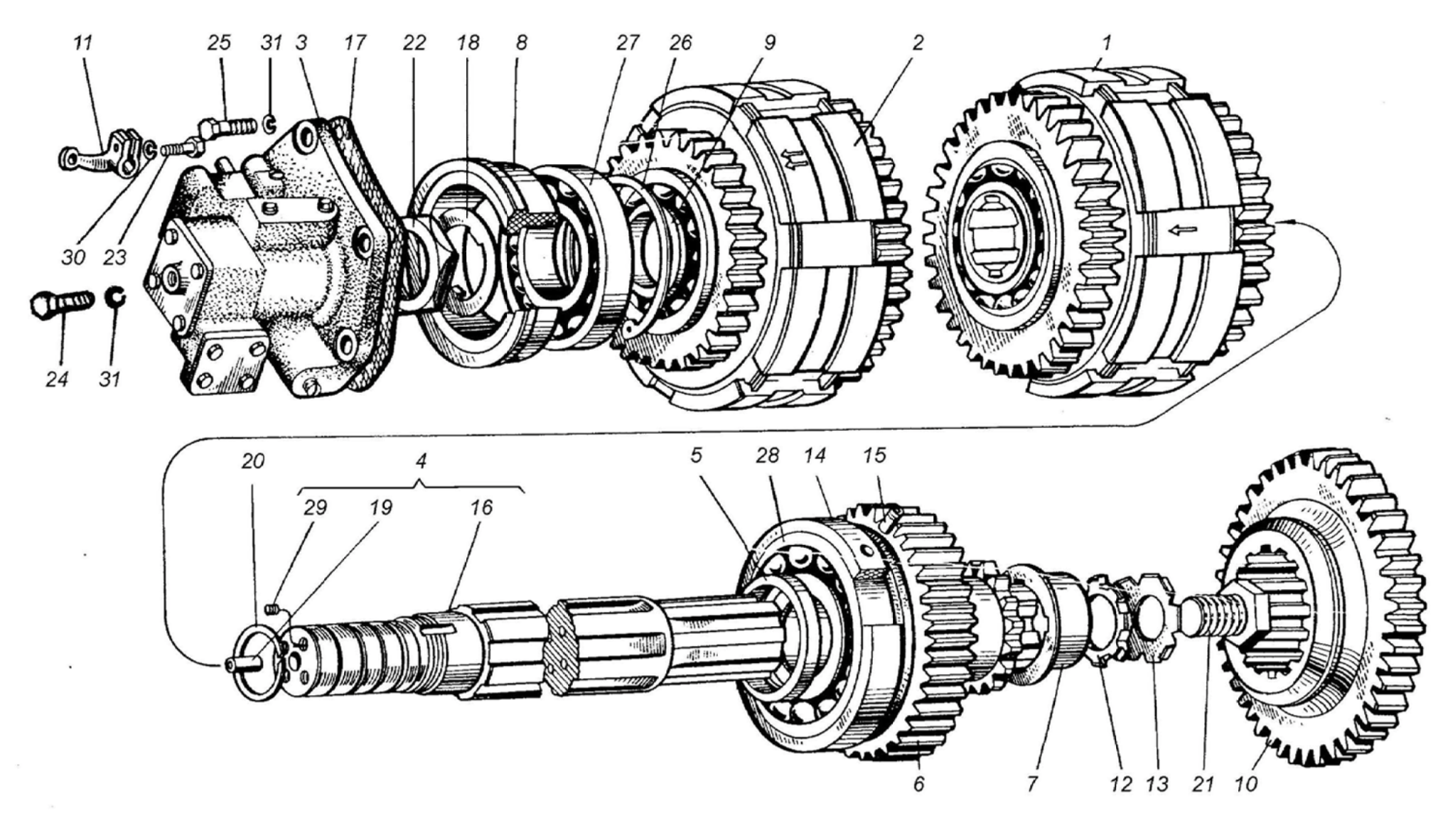

В трансмиссии трактора используется две гидромуфты:
-
151.37.010 – работает с шестернями 151.37.117 (z36) и 150.37.120-2 (z46×38), под подшипник 50115;
-
151.37.011-1 – комплектуется шестернями 151.37.109-1 (z40) и 151.37.110-4 (z32×46), также под подшипник 50115.
Разница в комплектах шестерён позволяет им работать с разными цепями передач, обеспечивая выбор направления движения – вперёд или назад.
Принцип работы
При подаче давления масла на поршни, они перемещаются и сжимают пакет дисков. Металлокерамические и стальные диски входят в сцепление и передают крутящий момент через барабан на шестерни. Когда давление снимается, возвратные пружины разжимают диски, разрывая передачу. Это обеспечивает плавное переключение скоростей и защищает коробку передач от рывков и перегрузок.
Ремонтопригодность
Гидромуфта 150.37.016 полностью разборная и легко обслуживается. При износе возможно заменить диски, уплотнения, пружины и другие элементы. Благодаря наличию ремкомплектов узел можно восстановить без полной замены, что продлевает срок службы КПП и снижает расходы на эксплуатацию.
Преимущества
-
Надёжная работа под нагрузкой.
-
Плавное включение и переключение передач.
-
Защита трансмиссии от ударов и перегрузок.
-
Возможность ремонта и обслуживания.
-
Применяемость по бренду ХТЗ
-
Количество применений в узле / технике 2 шт
-
Установочное место вторичный вал
-
Каталожный номер 150.37.016
