Гидроаккумулятор 150.37.044-1

Назначение

Гидроаккумулятор 150.37.044-1, применяемый в коробке передач гусеничного трактора Т-150, предназначен для поддержки стабильного гидравлического давления и участия в переключении передач. Он накапливает гидравлическую энергию (давление масла) и при переключении передач высвобождает её, поддерживая давление в системе и особенно в отключаемой фрикционной муфте во время смены передач. Благодаря этому гидроаккумулятор обеспечивает плавное переключение без гидравлических ударов и помогает избежать разрыва потока мощности. Также узел поддерживает необходимое давление при работе гидравлических усилителей (исполнительных механизмов КПП), что способствует устойчивой работе системы без провалов давления.

Конструкция

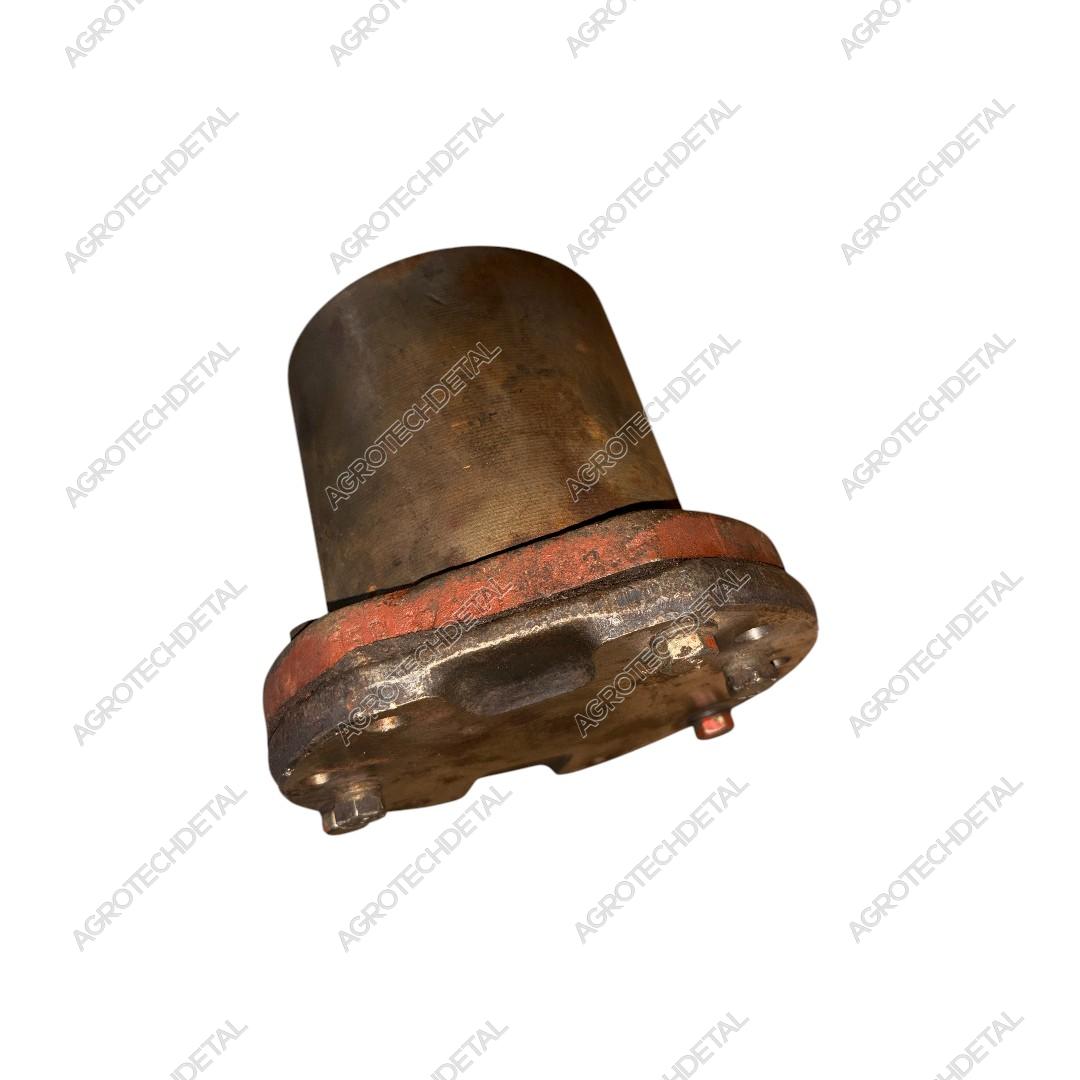

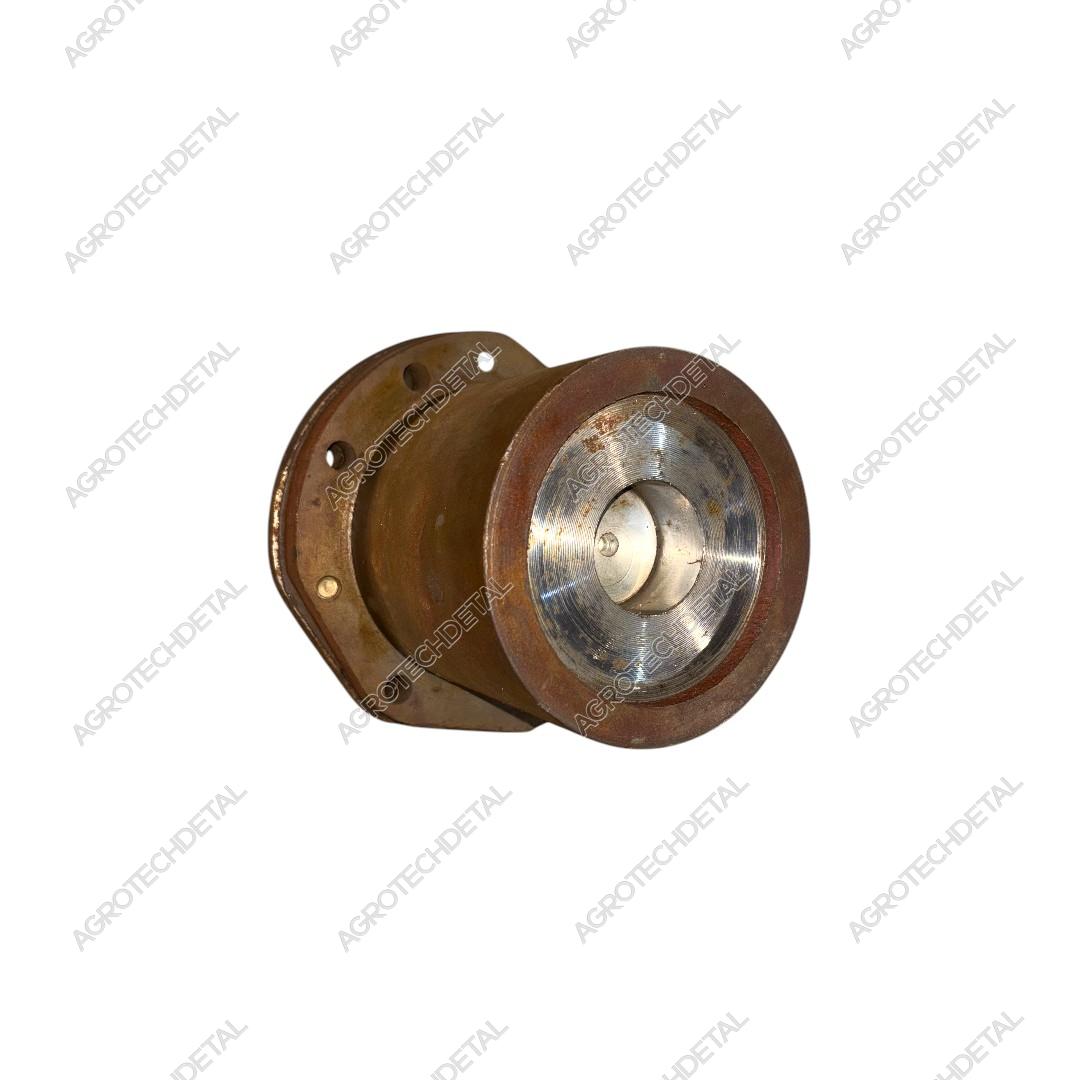

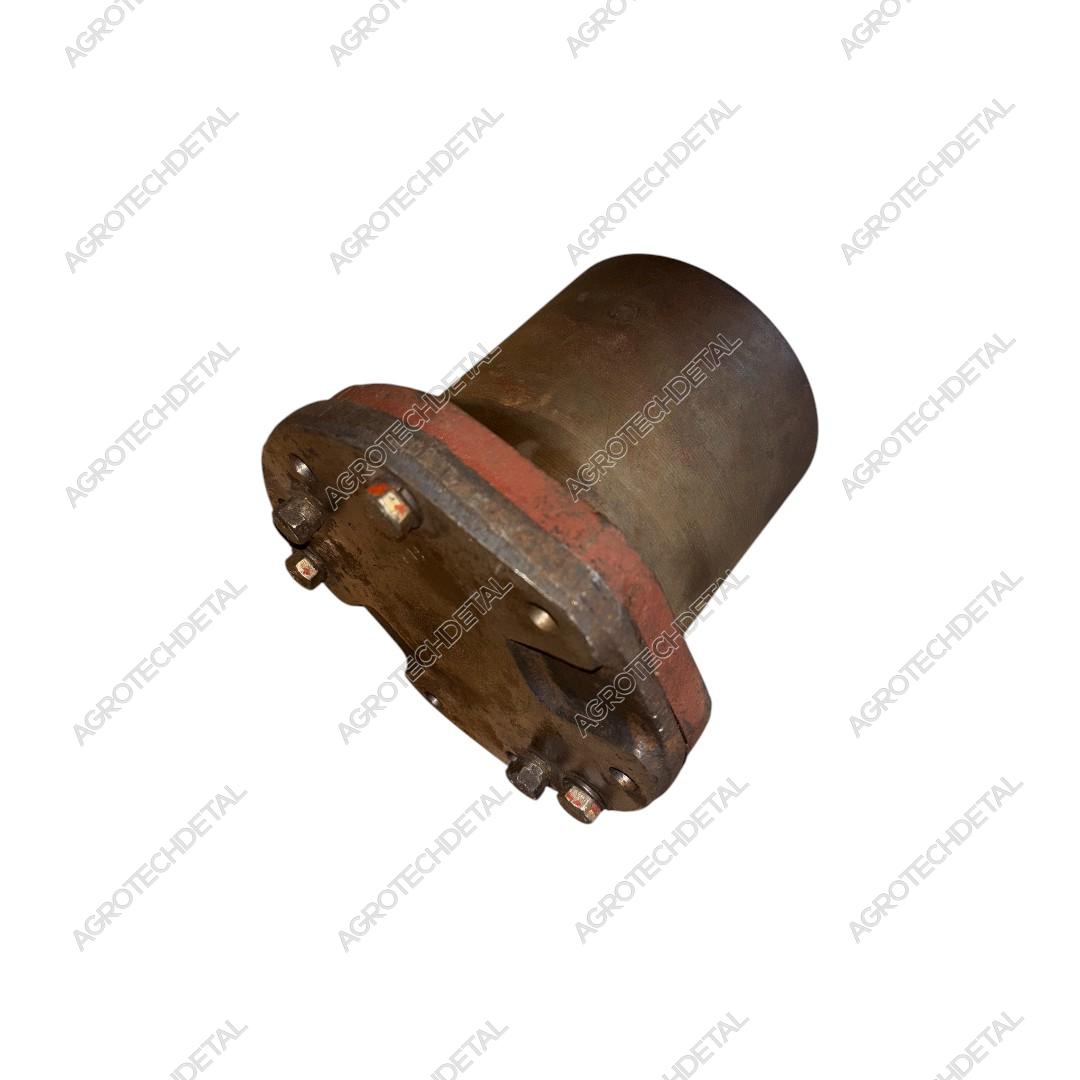

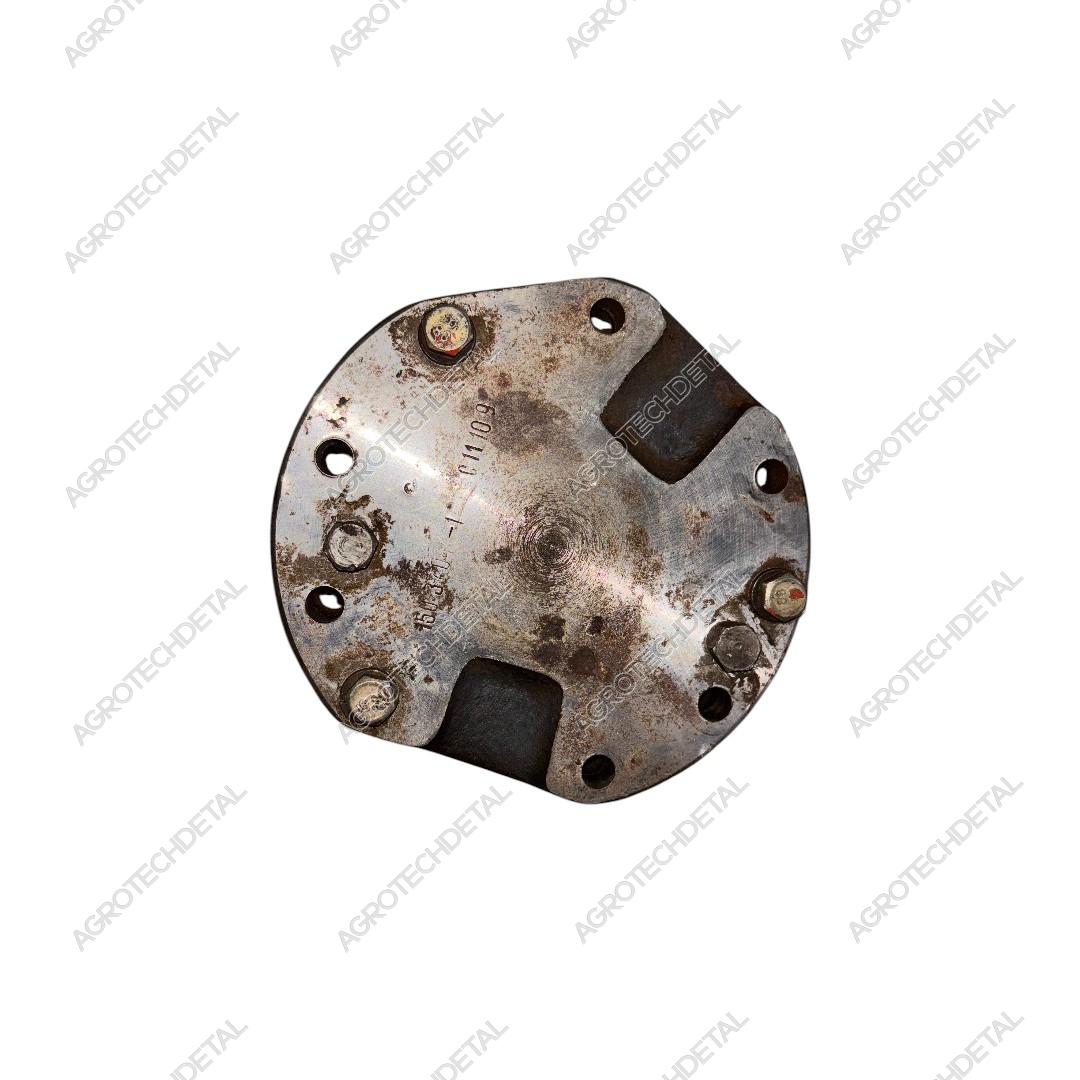

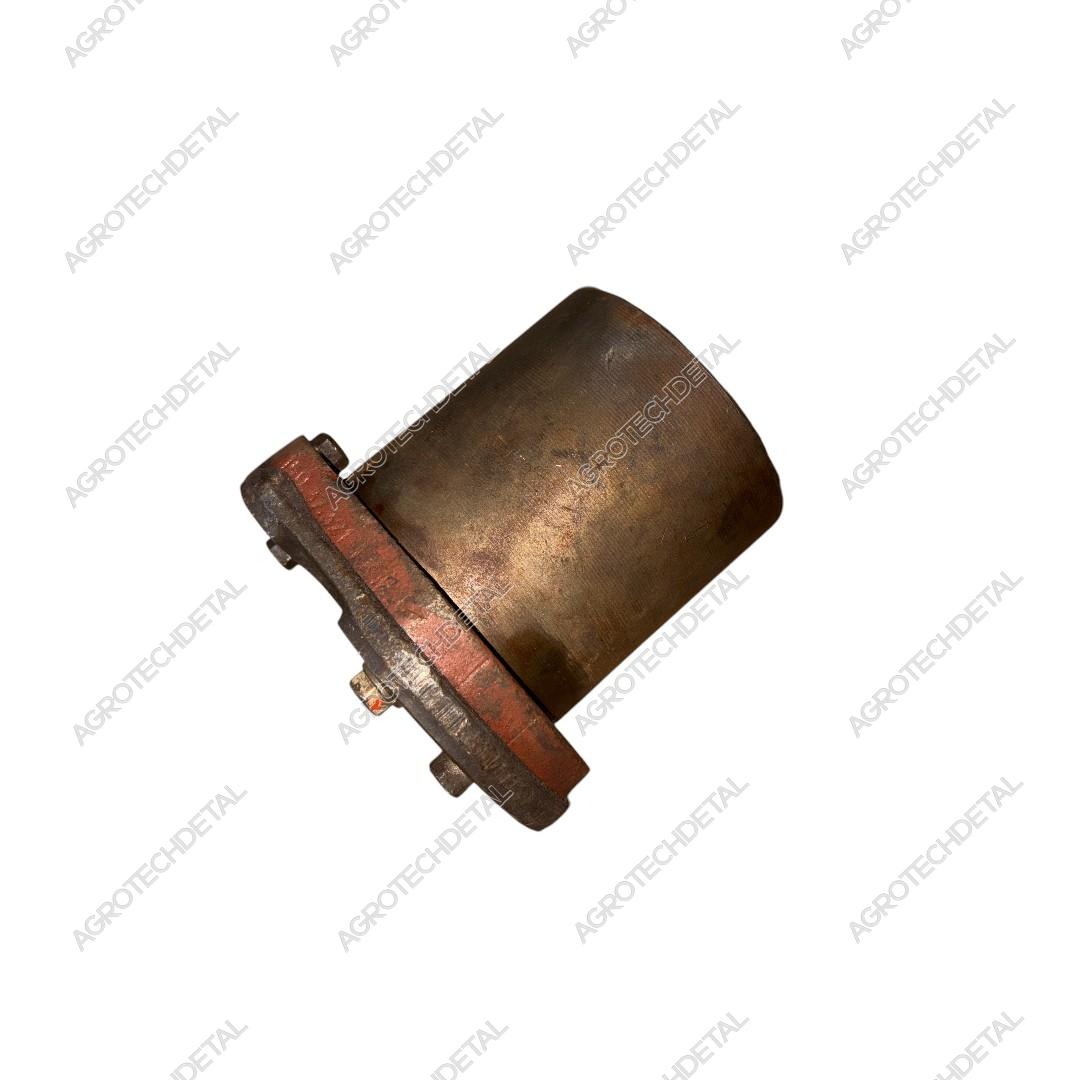

Конструктивно гидроаккумулятор представляет собой прочный узел из корпуса и крышки. Корпус 150.37.078-1 изготовлен из высокопрочной стали, способной выдерживать большие механические нагрузки при работе трансмиссии. Крышка 150.37.323-1 стягивается с корпусом болтами, образуя герметичную полость с уплотнительной прокладкой между ними. Внутри корпуса расположен поршень с системой мощных пружин, сжатых в исходном состоянии. В сборе также предусмотрен встроенный клапан – левый 150.37.065-1 или правый 150.37.064-1 в зависимости от исполнения – который обеспечивает правильное перераспределение потока масла в гидросистеме. Такая конструкция позволяет аккумулировать давление масла и долговечно работать в составе КПП.

Принцип действия

При нормальной работе насос нагнетает масло в гидросистему, и гидроаккумулятор заряжается: масло поступает во внутреннюю полость, сдвигая поршень и сжимая пружины, тем самым накапливая энергию давления. В момент переключения передач накопленное давление высвобождается – гидроаккумулятор через клапан дозированно отдаёт масло, поддерживая нужное давление в отключаемой муфте передачи. Это позволяет прежней передаче временно продолжать передачу мощности до полного включения новой передачи, создавая эффект перекрытия и обеспечивая плавность переключения. После включения следующей передачи и выравнивания давлений масло вновь заполняет гидроаккумулятор, восстанавливая рабочее давление. Взаимодействуя с гидрораспределителем и гидроподжимными муфтами КПП, гидроаккумулятор 150.37.044-1 гарантирует надёжное переключение передач без рывков и устойчивое давление в гидросистеме трансмиссии.
