Установка штепсельного разъема в сборе 151.48.016-2

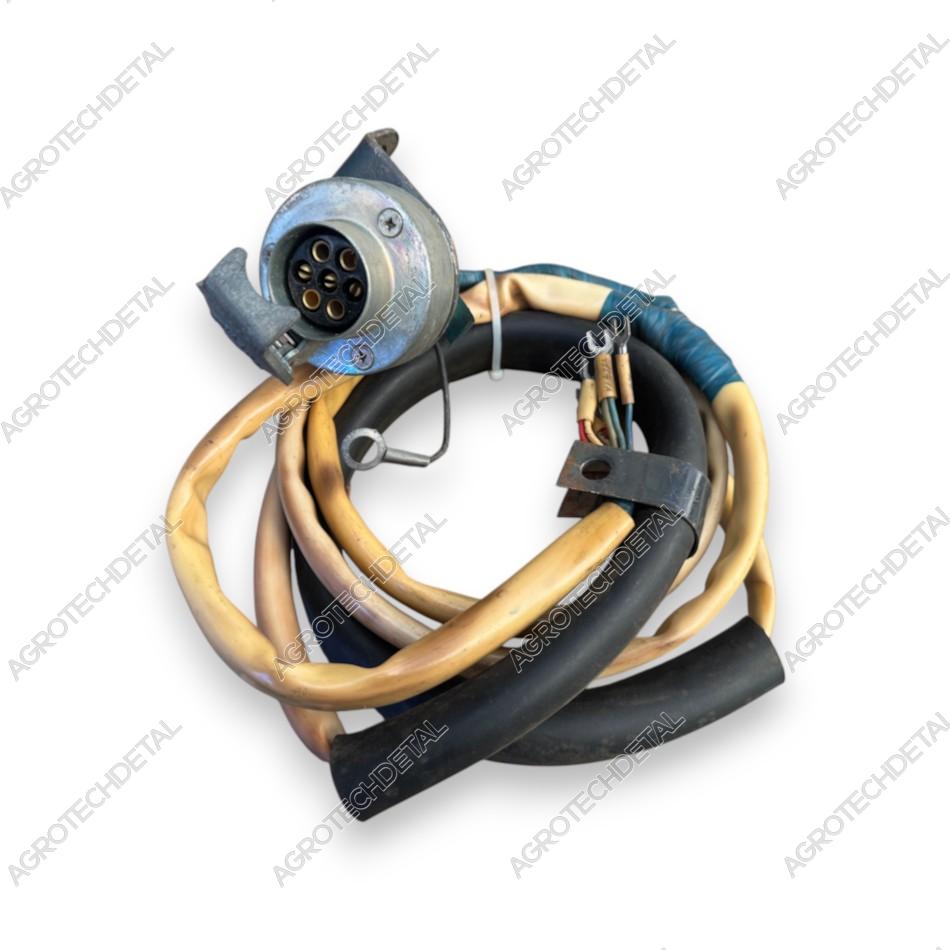

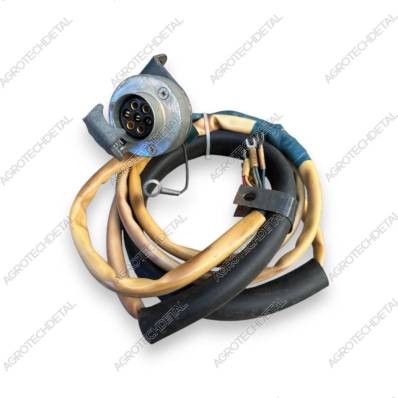

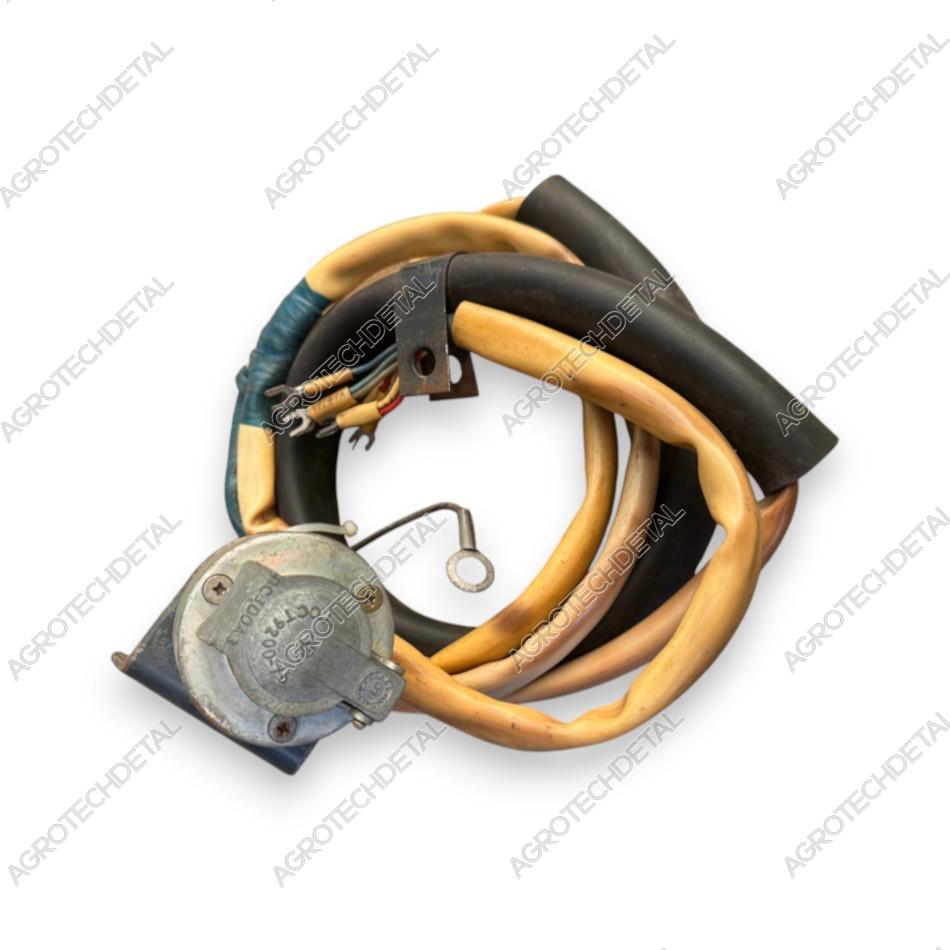

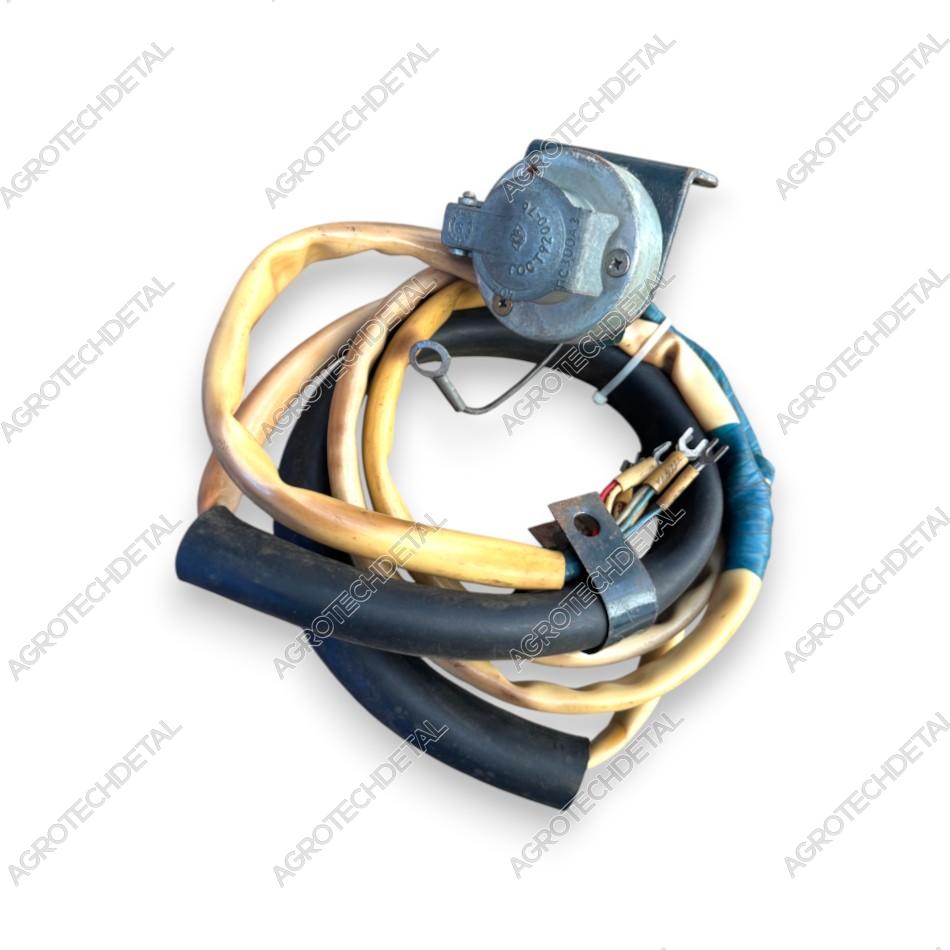

Установка штепсельного разъема 151.48.016-2 предназначена для подключения прицепных машин, сельскохозяйственного оборудования и других потребителей к электрической системе трактора. Узел комплектуется металлической 7-контактной розеткой ПС300А и готовым пучком проводов длиной около 3 м, что позволяет восстановить штатное подключение прицепного электрооборудования.

В состав сборочной единицы 151.48.016-2 входят: кронштейн розетки в сборе 151.48.041, розетка штепсельная ПС300А, винт М5-6g×35.58.099 — 3 шт., пучок проводов в сборе 151.48.062-2, провод 151.48.462, скоба 5.24.175.

Основные характеристики: напряжение 12–24 В, рабочий ток до 40 А, количество контактов — 7, длина проводов — около 3 м.

Назначение контактов розетки: I — стоп-сигнал, II — указатель левого поворота, III — двусторонняя звуковая сигнализация, IV — указатель правого поворота, V — фары прицепных машин / задний ход, VI — габаритные огни, М — «масса» (общий провод).

Штепсельный разъем обеспечивает передачу питания и управляющих сигналов на световые приборы, указатели поворота, стоп-сигналы и другое электрооборудование прицепной техники. Металлический корпус розетки и защитная откидная крышка позволяют использовать соединение в условиях эксплуатации сельскохозяйственной техники.

Установка штепсельного разъема 151.48.016-2 применяется на тракторах ХТЗ семейства Т-150, включая Т-150, Т-150К, Т-151К и другие модели с соответствующей электрической системой. Разъем ПС300А также широко используется на других тракторах, комбайнах, прицепах, грузовых автомобилях и сельскохозяйственной технике с 7-контактным подключением 12–24 В.
