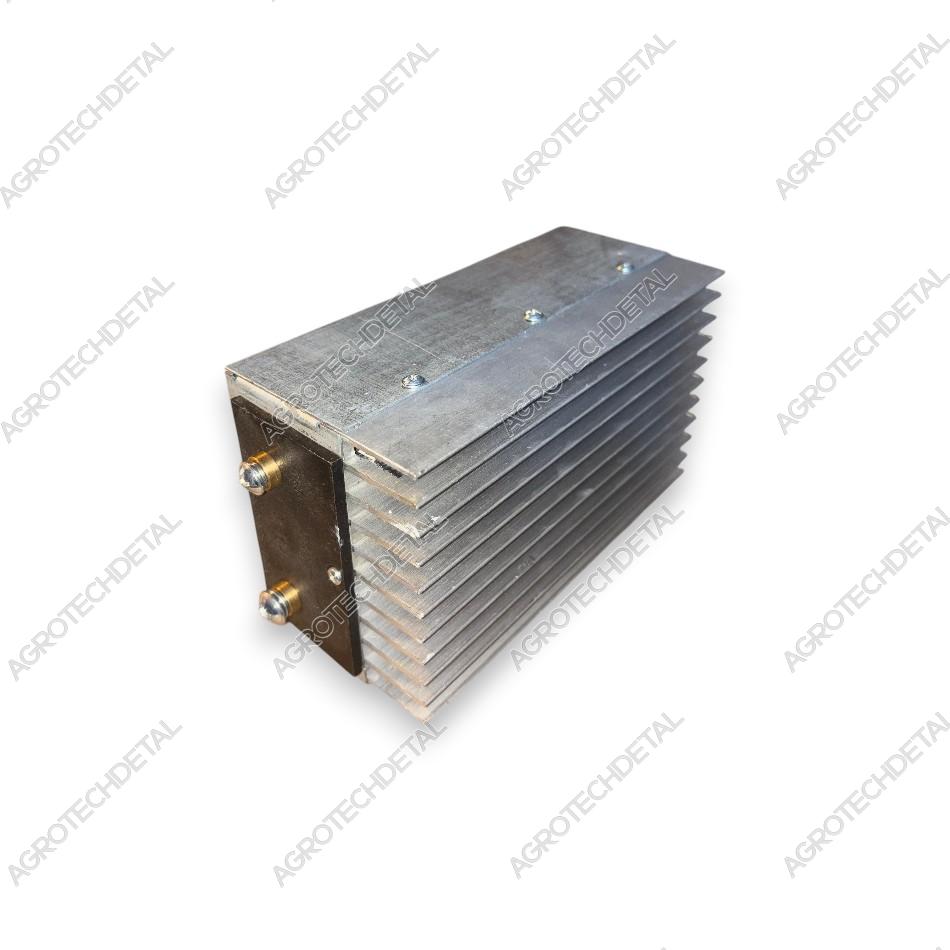

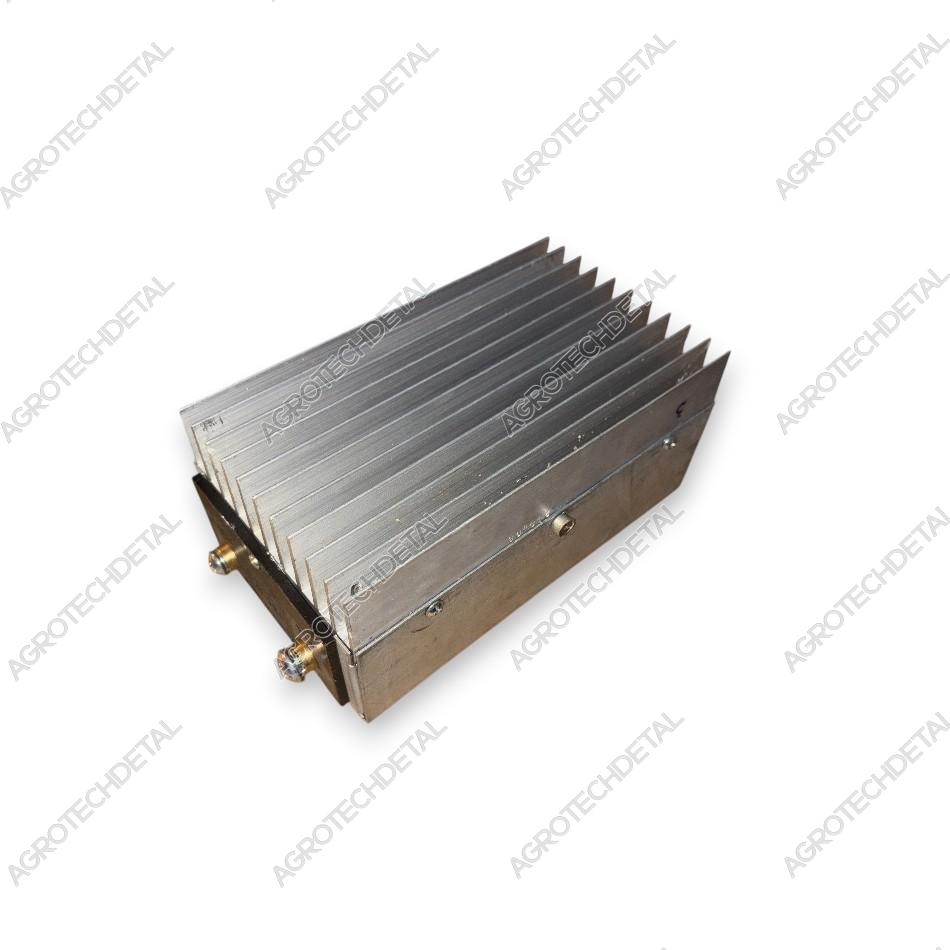

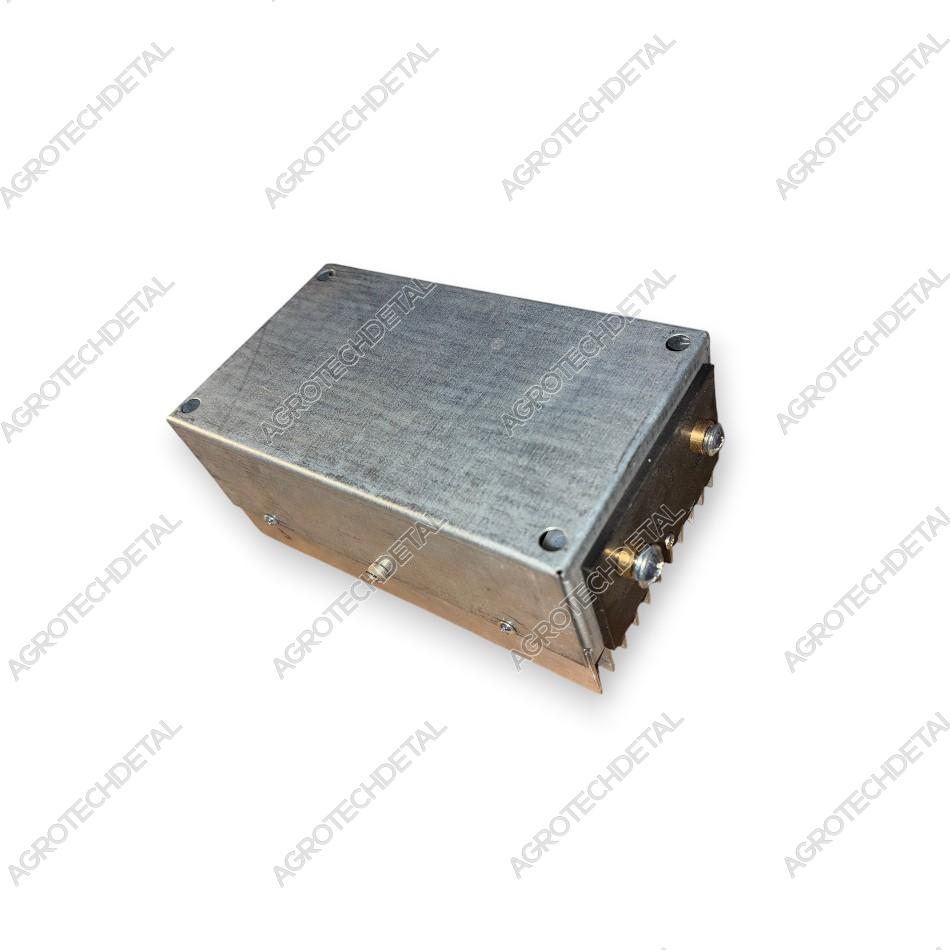

Преобразователь напряжения ПН-15 применяется в системе электрооборудования тракторов ХТЗ и предназначен для зарядки дополнительной аккумуляторной батареи в технике с запуском двигателя от 24 В при использовании основного электрооборудования на 12 В.
ПН-15 представляет собой полупроводниковый преобразователь постоянного напряжения, работающий по однопроводной схеме. Устройство преобразует входное напряжение между выводами «|» и «14В» в выходное напряжение между выводами «14В» и «28В». Отрицательный полюс основной аккумуляторной батареи соединяется с корпусом через крепёжные болты.
Преобразователь обеспечивает выходной ток не менее 15±0,75 А при входном напряжении 13,5±0,5 В, при этом выходное напряжение поддерживается на уровне 14±0,1 В. Устройство оснащено автоматической защитой от превышения входного напряжения до 30 В, перегрева, переполюсовки аккумулятора и короткого замыкания, а также автоматически регулирует зарядный ток в зависимости от температуры окружающей среды.
Климатическое исполнение — У2Т2 по ДСТУ 15150-69. Режим работы соответствует ДСТУ 3940-84.
Оригинальная деталь для тракторов ХТЗ Т-150, Т-150К, Т-151, Т-151К, Т-156 и другой сельскохозяйственной техники с аналогичной системой электрооборудования.
ПН-15 представляет собой полупроводниковый преобразователь постоянного напряжения, работающий по однопроводной схеме. Устройство преобразует входное напряжение между выводами «|» и «14В» в выходное напряжение между выводами «14В» и «28В». Отрицательный полюс основной аккумуляторной батареи соединяется с корпусом через крепёжные болты.
Преобразователь обеспечивает выходной ток не менее 15±0,75 А при входном напряжении 13,5±0,5 В, при этом выходное напряжение поддерживается на уровне 14±0,1 В. Устройство оснащено автоматической защитой от превышения входного напряжения до 30 В, перегрева, переполюсовки аккумулятора и короткого замыкания, а также автоматически регулирует зарядный ток в зависимости от температуры окружающей среды.
Климатическое исполнение — У2Т2 по ДСТУ 15150-69. Режим работы соответствует ДСТУ 3940-84.
Оригинальная деталь для тракторов ХТЗ Т-150, Т-150К, Т-151, Т-151К, Т-156 и другой сельскохозяйственной техники с аналогичной системой электрооборудования.
- Преобразователь
-
Входящий ток 15 ± 0,75 А
-
Выходящее напряжение (между выводами “14 В” и “28 В”) 14,0 ± 0,1 В
-
Входящий ток 19 ±1,0 А
-
Номинальное входное напряжение (между выводами “_|_ “ и “14B”) 13,5 – 15,2 В
-
Применяемость по бренду ХТЗ
-
Количество применений в узле / технике 1 шт
-
Вес 1,5 кг
-
Каталожный номер ПН-15ДИА800239.003 / 151.48.050-1
-
Узел электрооборудование и приборы
