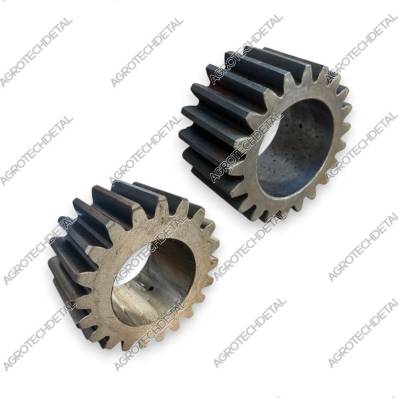

Сателлит 150.39.106-3 / 150.39.106-5А (голый)

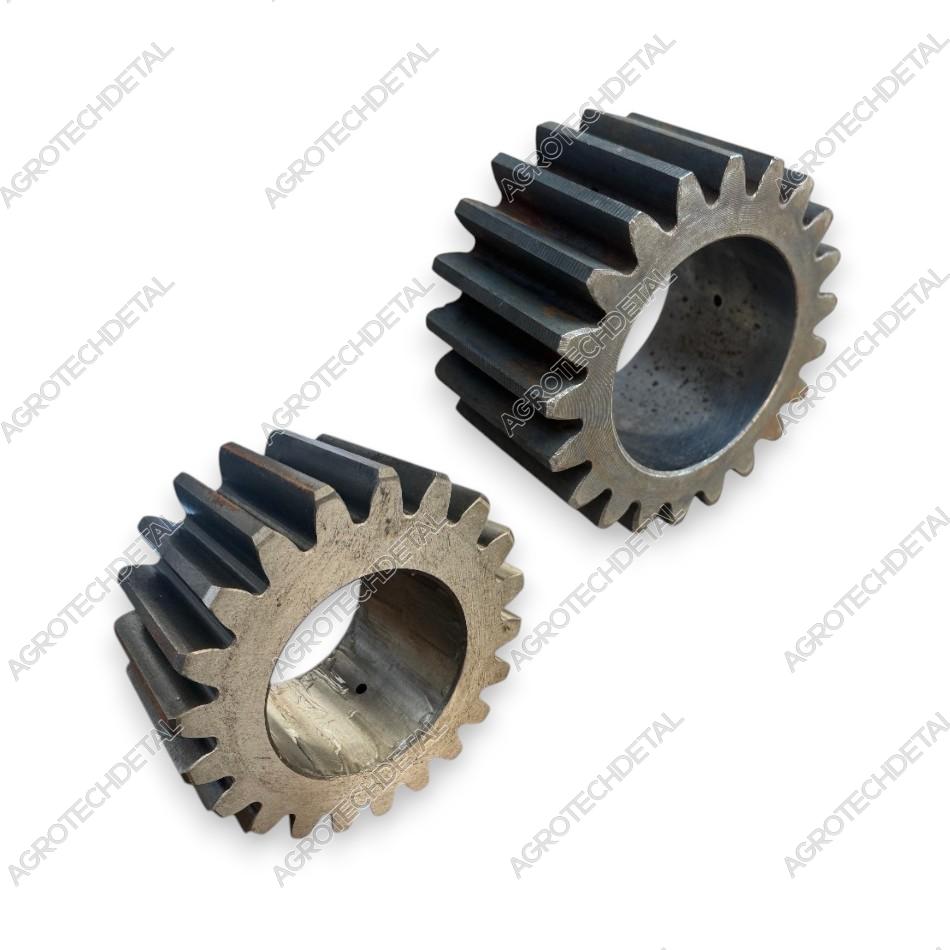

Сателлит колесного редуктора 150.39.106-3 / 150.39.106-5А представляет собой корпус сателлита без роликов и применяется в колесных редукторах тракторов ХТЗ. Деталь устанавливается в водило бортового (колесного) редуктора и после комплектации необходимыми элементами образует полноценный узел планетарной передачи, обеспечивающий передачу крутящего момента и надежную работу колесного редуктора.

Выпускаются две модификации сателлита. 150.39.106-3 — сателлит старого образца, рассчитанный на установку 26 роликов размером 14×28 и имеющий внутренний диаметр 72,5 мм. 150.39.106-5А — сателлит нового образца, предназначенный для установки 28 роликов размером 10×28 с внутренним диаметром 64,5 мм. Несмотря на различия внутренней конструкции, оба варианта используются в одинаковых планетарных механизмах колесных редукторов.

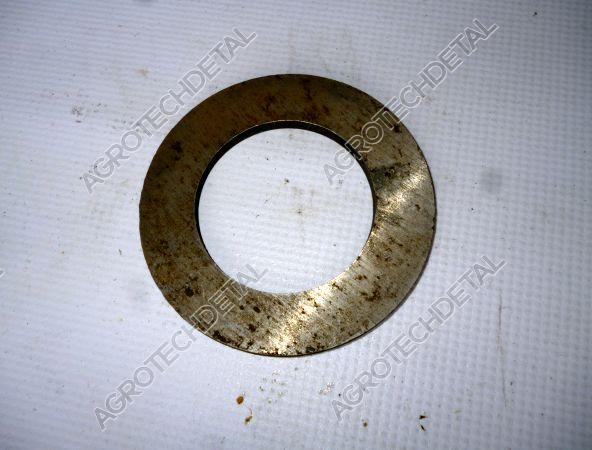

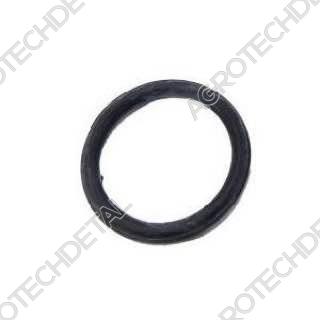

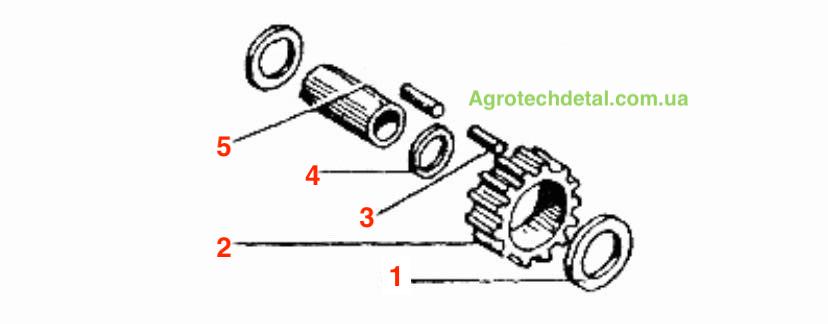

Для сборки полноценного узла сателлит комплектуется осью сателлита 150.39.107-1 (1 шт.), проставочным кольцом 150.39.108-3А / 150.39.108-2 (1 шт.), наружными проставочными шайбами 150.39.109 (2 шт.) и комплектом роликов соответствующего размера. После сборки деталь получает обозначение 150.39.021 (старого образца) или 150.39.021-2АР (нового образца).

При ремонте колесного редуктора рекомендуется одновременно проверять состояние корпуса сателлита, рабочей поверхности оси, роликов, проставочного кольца и шайб. Комплексная замена изношенных деталей позволяет исключить появление люфта, обеспечить равномерное распределение нагрузки и значительно увеличить срок службы планетарного механизма.

Сателлиты 150.39.106-3 и 150.39.106-5А применяются в колесных редукторах тракторов Т-150К, Т-151К, Т-156, ХТЗ-17021, ХТЗ-17221, ХТЗ-242К, ХТЗ-248К и других моделей ХТЗ с аналогичной конструкцией колесного редуктора.
