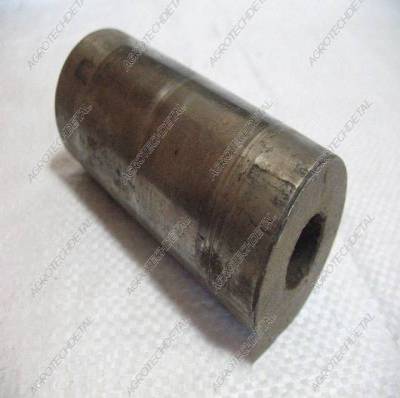

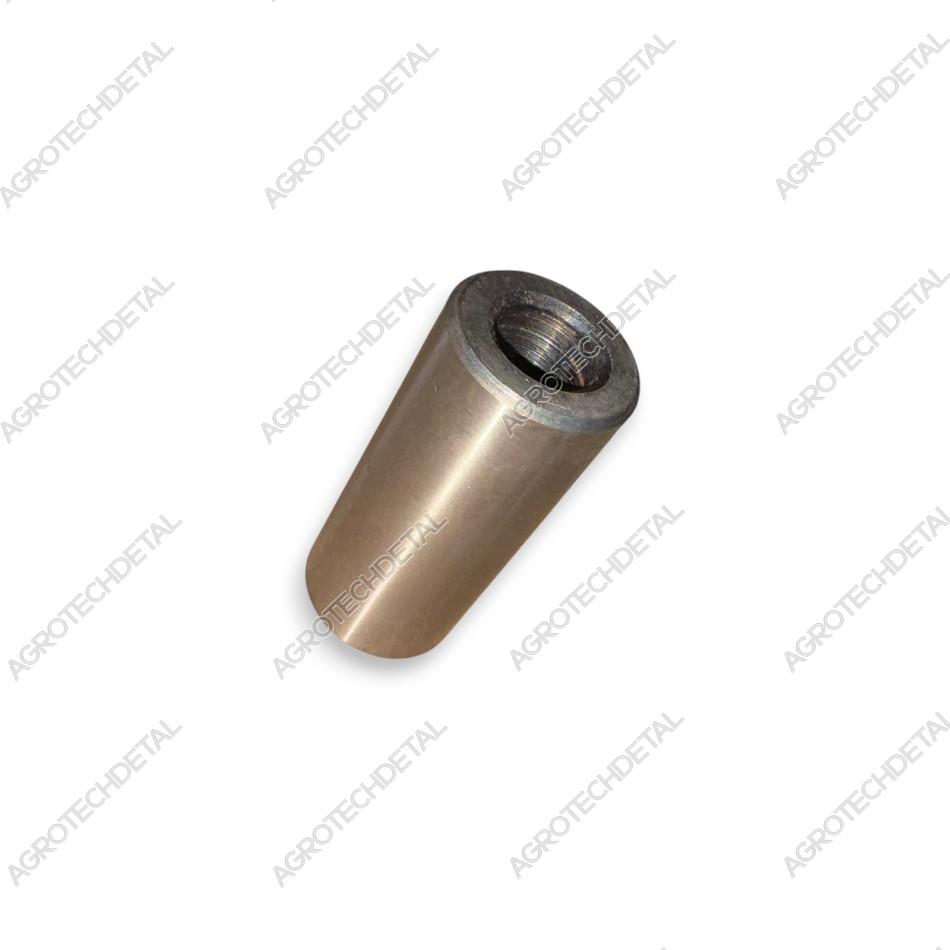

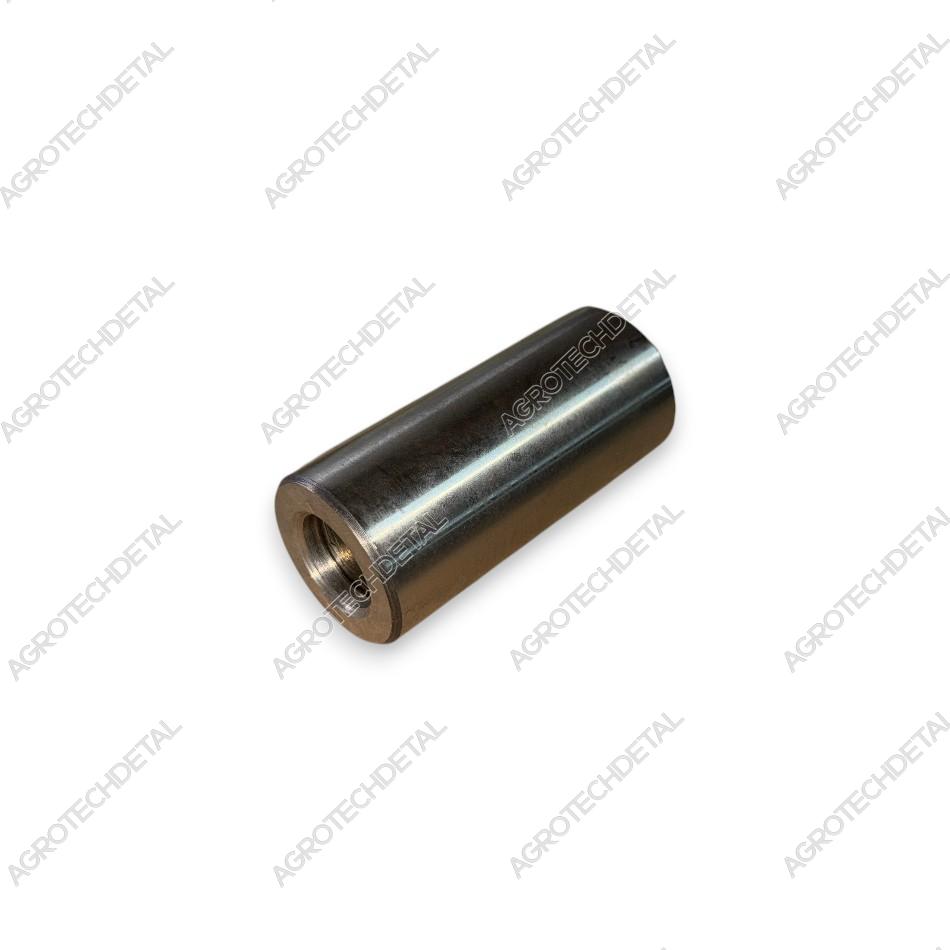

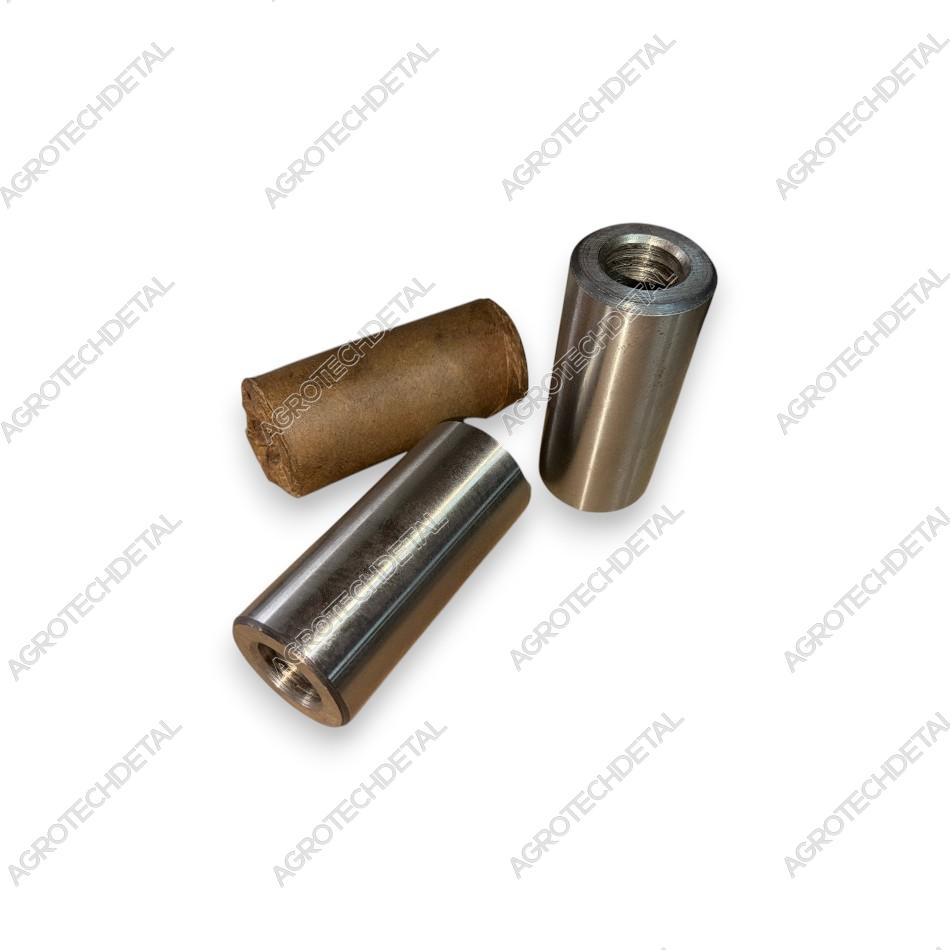

Ось сателлита 150.39.107-1 (также известная как палец сателлита) применяется в колесных редукторах тракторов ХТЗ и является одной из основных деталей планетарного механизма. Ось устанавливается внутри сателлита 150.39.106-3 или 150.39.106-5А и служит опорой, по которой вращается шестерня сателлита.
Внутри сателлита ось взаимодействует с двумя рядами роликов размером 14×28 или 10×28 (в зависимости от исполнения узла). Такая конструкция обеспечивает плавное вращение сателлита, снижает трение и позволяет планетарному механизму эффективно воспринимать высокие нагрузки, возникающие при работе колесного редуктора.
Ось 150.39.107-1 входит в состав сборочного узла сателлита 150.39.021, который устанавливается внутри водила колесного редуктора. На один трактор используется 12 осей сателлитов, поэтому при капитальном ремонте колесных редукторов нередко выполняют замену сразу всего комплекта деталей, включая оси, ролики и сателлиты.
При ремонте рекомендуется проверить состояние рабочей поверхности оси, роликов и внутреннего отверстия сателлита. При появлении выработки, задиров или следов неравномерного износа рекомендуется заменить изношенные детали одновременно, что позволит избежать увеличения люфта и продлит срок службы планетарного механизма.
Применяется в колесных редукторах тракторов ХТЗ Т-150К, Т-151К, Т-156, ХТЗ-17221, ХТЗ-242К, ХТЗ-248К и других моделей с аналогичной конструкцией колесного редуктора.
Внутри сателлита ось взаимодействует с двумя рядами роликов размером 14×28 или 10×28 (в зависимости от исполнения узла). Такая конструкция обеспечивает плавное вращение сателлита, снижает трение и позволяет планетарному механизму эффективно воспринимать высокие нагрузки, возникающие при работе колесного редуктора.
Ось 150.39.107-1 входит в состав сборочного узла сателлита 150.39.021, который устанавливается внутри водила колесного редуктора. На один трактор используется 12 осей сателлитов, поэтому при капитальном ремонте колесных редукторов нередко выполняют замену сразу всего комплекта деталей, включая оси, ролики и сателлиты.
При ремонте рекомендуется проверить состояние рабочей поверхности оси, роликов и внутреннего отверстия сателлита. При появлении выработки, задиров или следов неравномерного износа рекомендуется заменить изношенные детали одновременно, что позволит избежать увеличения люфта и продлит срок службы планетарного механизма.
Применяется в колесных редукторах тракторов ХТЗ Т-150К, Т-151К, Т-156, ХТЗ-17221, ХТЗ-242К, ХТЗ-248К и других моделей с аналогичной конструкцией колесного редуктора.
-
Тип ходовой части колесный
-
Применяемость по бренду ХТЗ
-
Количество применений в узле / технике 12 шт
-
Установочное место сателлит / водило / редуктор колесный
-
Каталожный номер 150.39.107-1
-
Узел колесный редуктор
