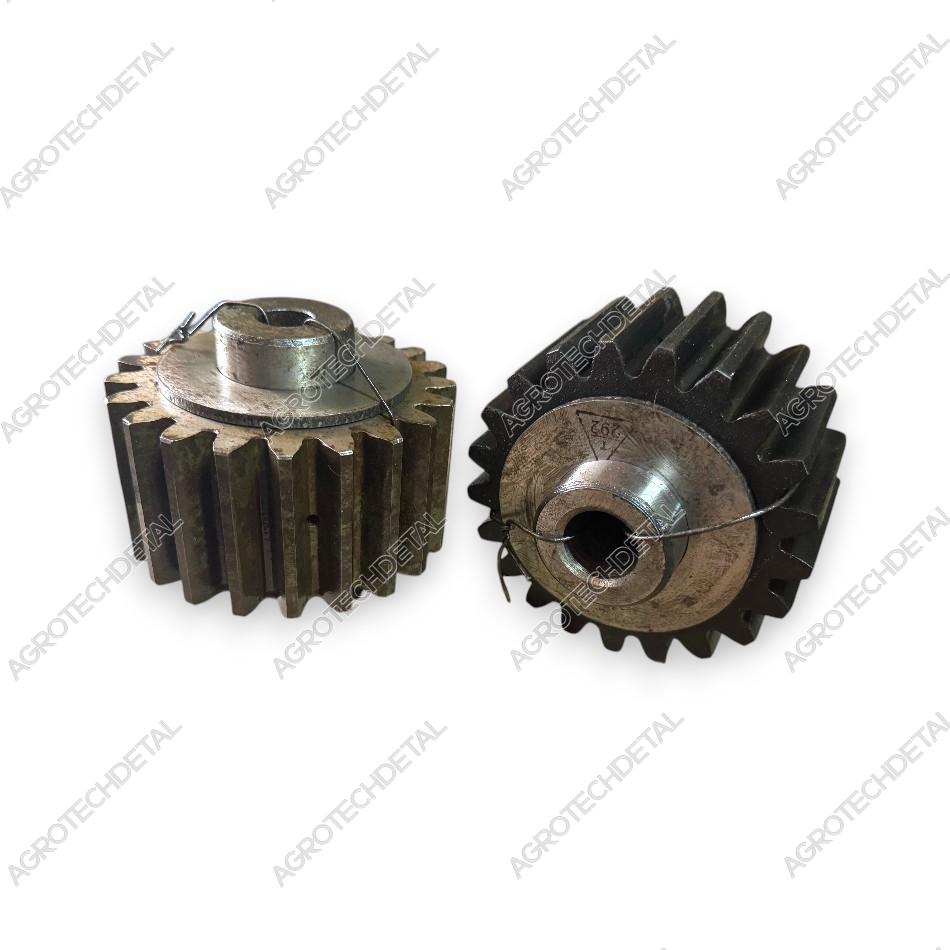

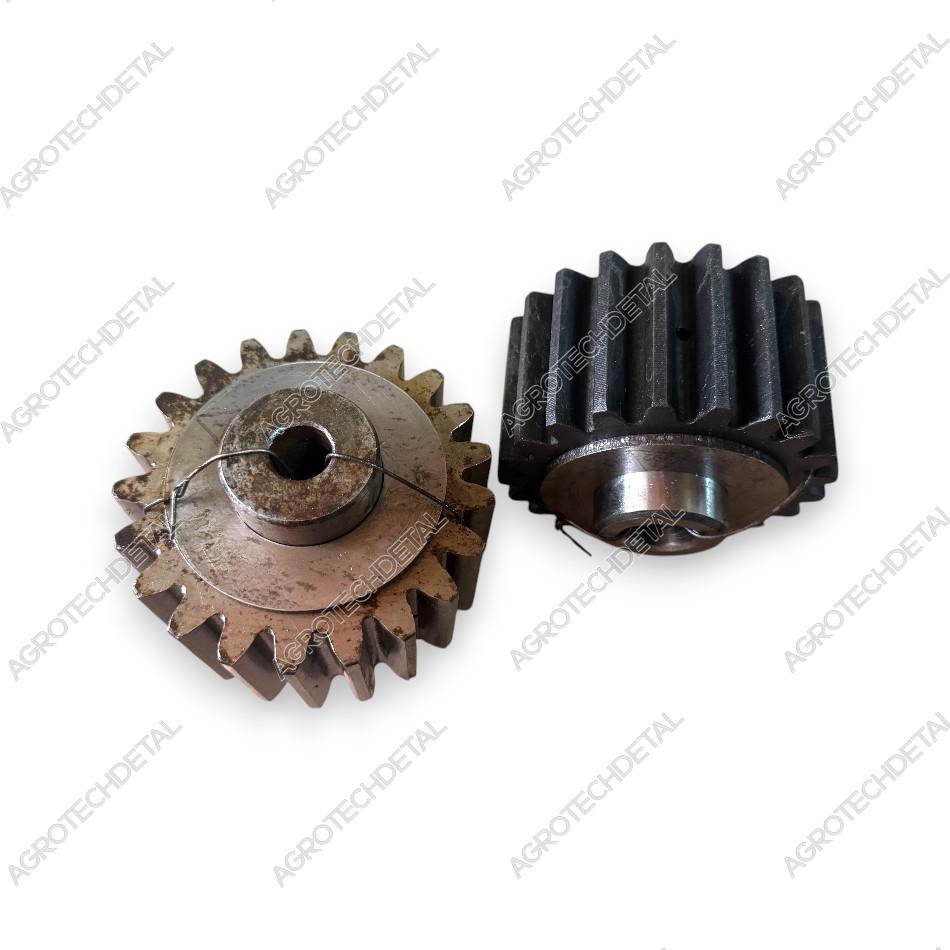

Сателлит колесного редуктора 150.39.021-2АР (в сборе)

Сателлит колесного редуктора 150.39.021 / 150.39.021-2АР применяется в колесных редукторах тракторов ХТЗ и является одним из основных элементов планетарного механизма. Сателлит устанавливается в водило бортового (колесного) редуктора, где взаимодействует с солнечной и коронной шестернями, обеспечивая передачу крутящего момента и увеличение тягового усилия трактора.

В зависимости от конструкции колесного редуктора используются две модификации сателлита. Сателлит 150.39.021 относится к старому образцу и собирается на базе сателлита 150.39.106-3, внутри которого устанавливаются 26 роликов размером 14×28. Сателлит 150.39.021-2АР является новым образцом и собирается на базе сателлита 150.39.106-5А, рассчитанного на 28 роликов размером 10×28. Несмотря на различие внутренней конструкции, оба варианта полностью взаимозаменяемы и могут использоваться при ремонте колесных редукторов тракторов ХТЗ.

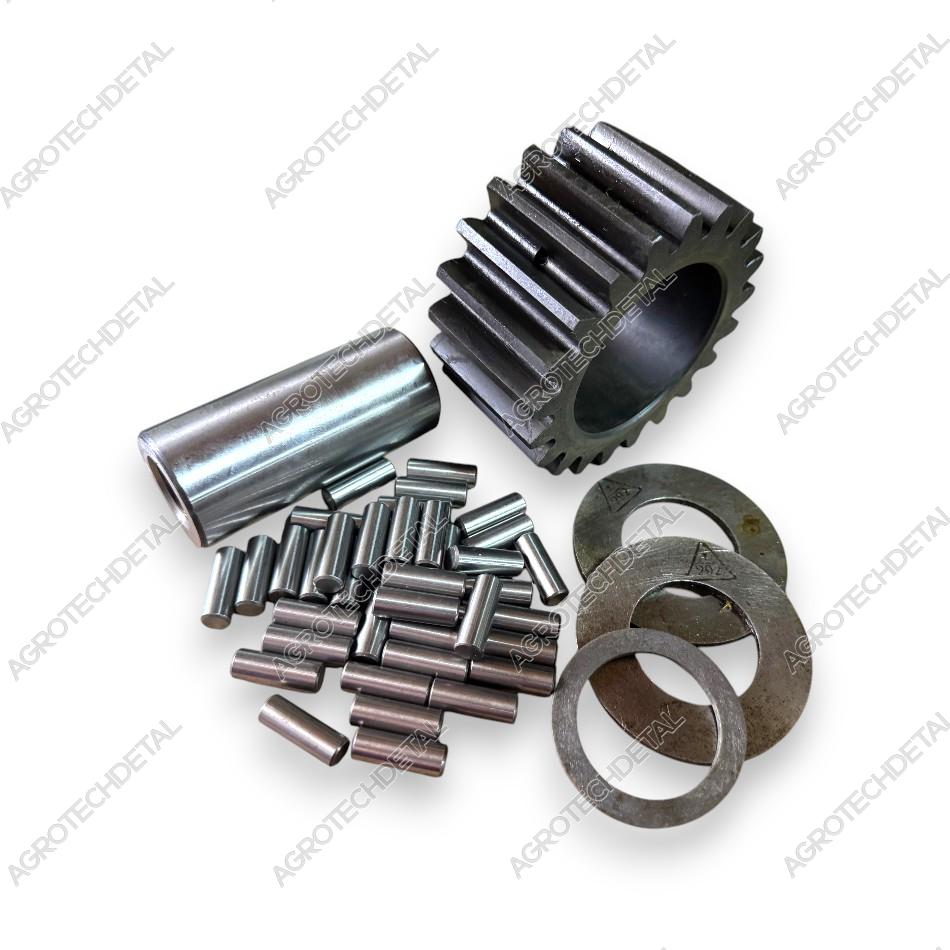

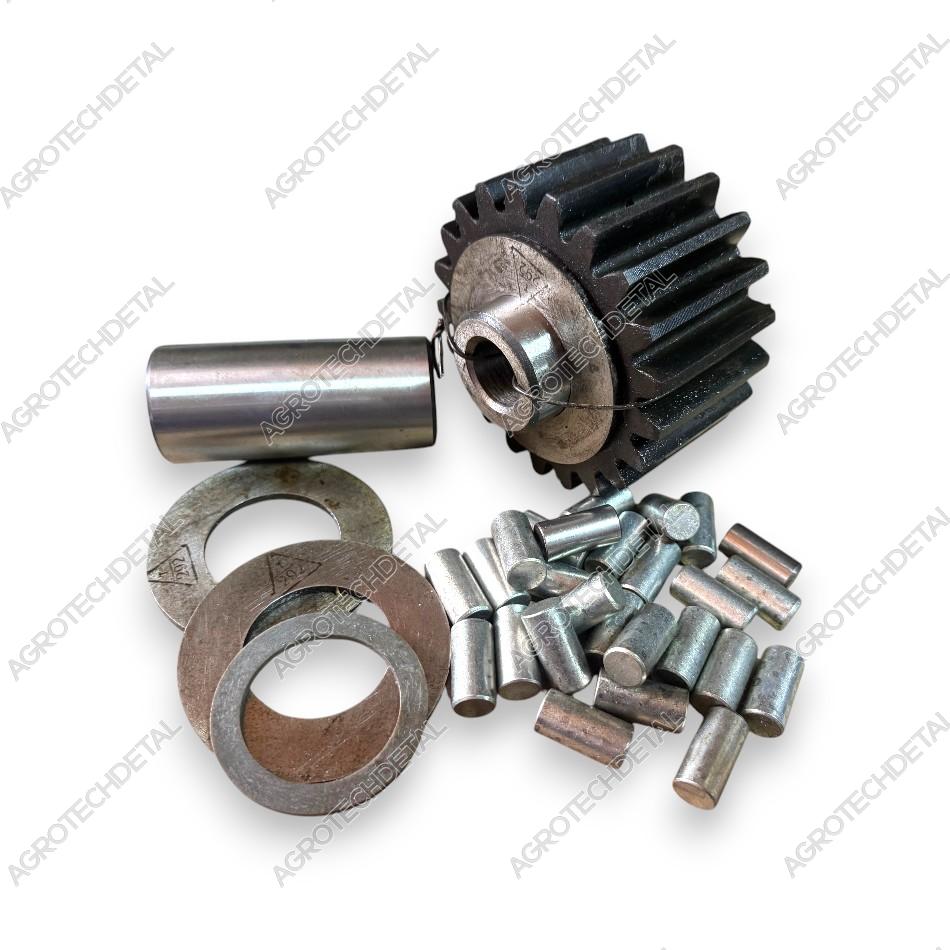

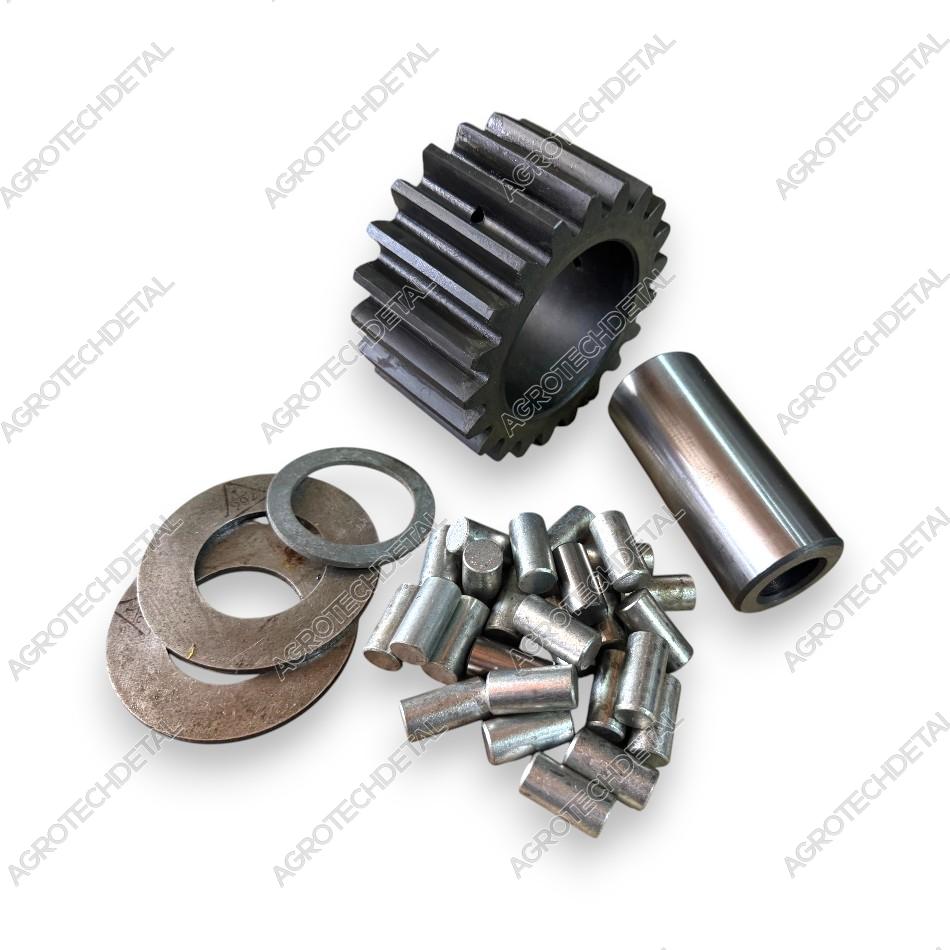

В состав сателлита в сборе входят: ось сателлита 150.39.107-1 — 1 шт., кольцо проставочное сателлита 150.39.108-3А — 1 шт., шайба проставочная сателлита 150.39.109 — 2 шт., а также комплект роликов соответствующего размера. Все детали образуют готовый узел, который устанавливается в водило колесного редуктора и обеспечивает надежную работу планетарной передачи.

На одном тракторе используется 12 сателлитов в сборе — по три в каждом из четырех колесных редукторов. При капитальном ремонте рекомендуется проверять состояние всех сателлитов, а также осей, роликов, проставочных колец и шайб. При наличии выработки, задиров или повышенного люфта целесообразно заменить узлы комплектом, что обеспечит равномерное распределение нагрузки, снизит износ шестерен и увеличит ресурс колесного редуктора.

Сателлиты 150.39.021 и 150.39.021-2АР применяются на тракторах Т-150К, Т-151К, Т-156, ХТЗ-17021, ХТЗ-17221, ХТЗ-242К, ХТЗ-248К и других моделях ХТЗ с аналогичной конструкцией колесного редуктора.
