Ушко 151.46.029 применяется в механизме центрального (стояночного) тормоза колесных тракторов ХТЗ и представляет собой тягу, обеспечивающую передачу усилия между рычагами привода ручного тормоза. Деталь является важным элементом привода, от которого зависит корректная работа механизма фиксации трактора на стоянке.

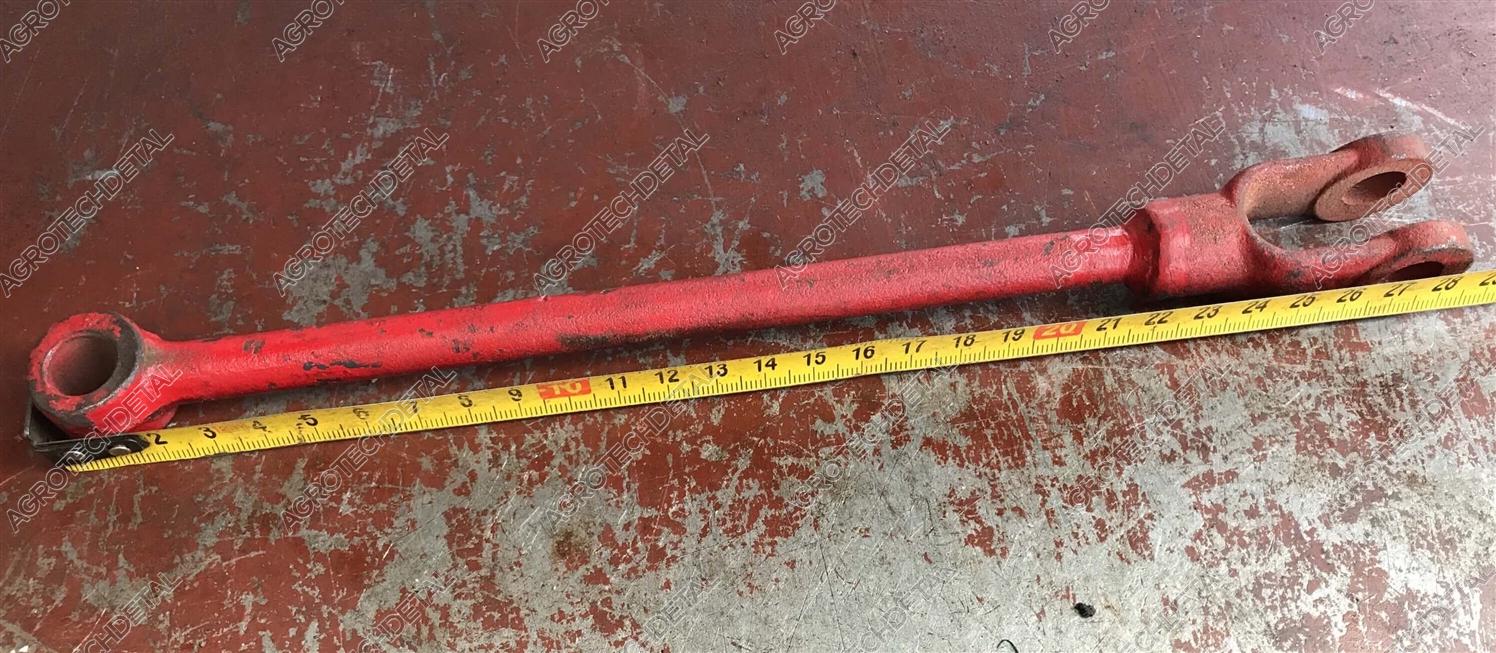

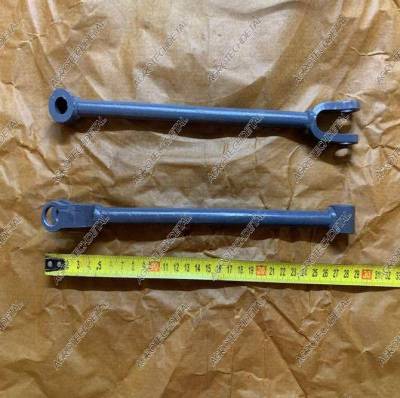

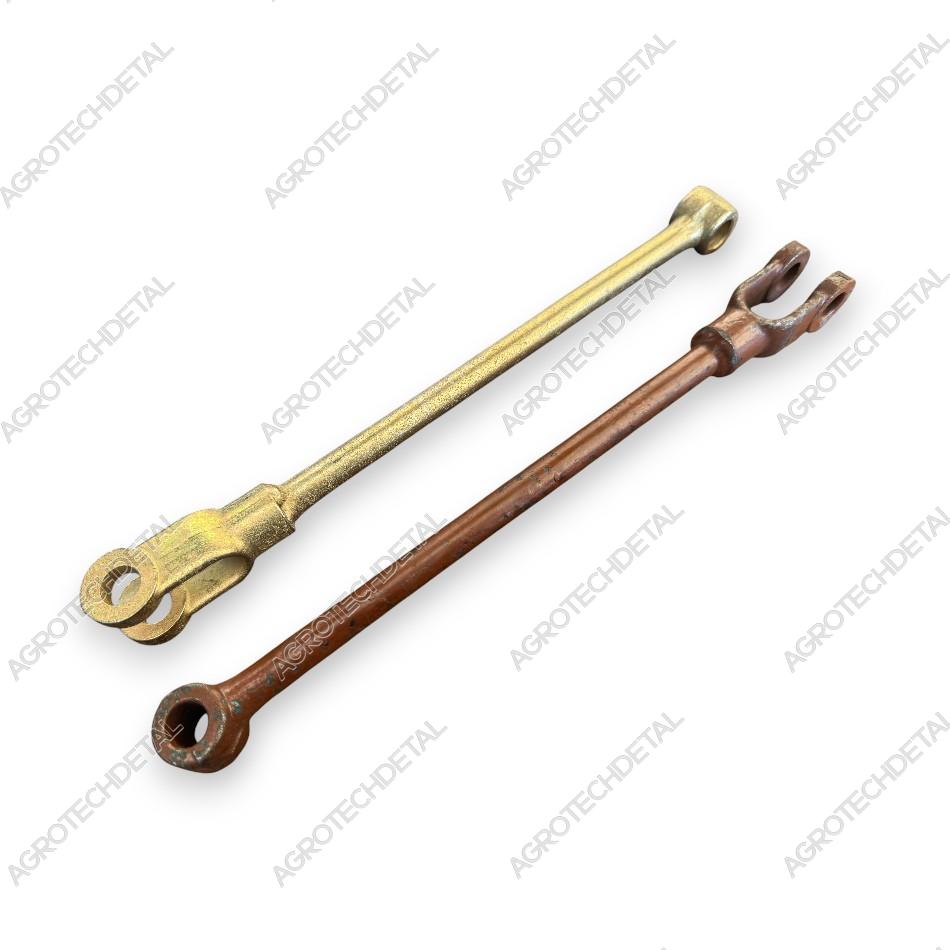

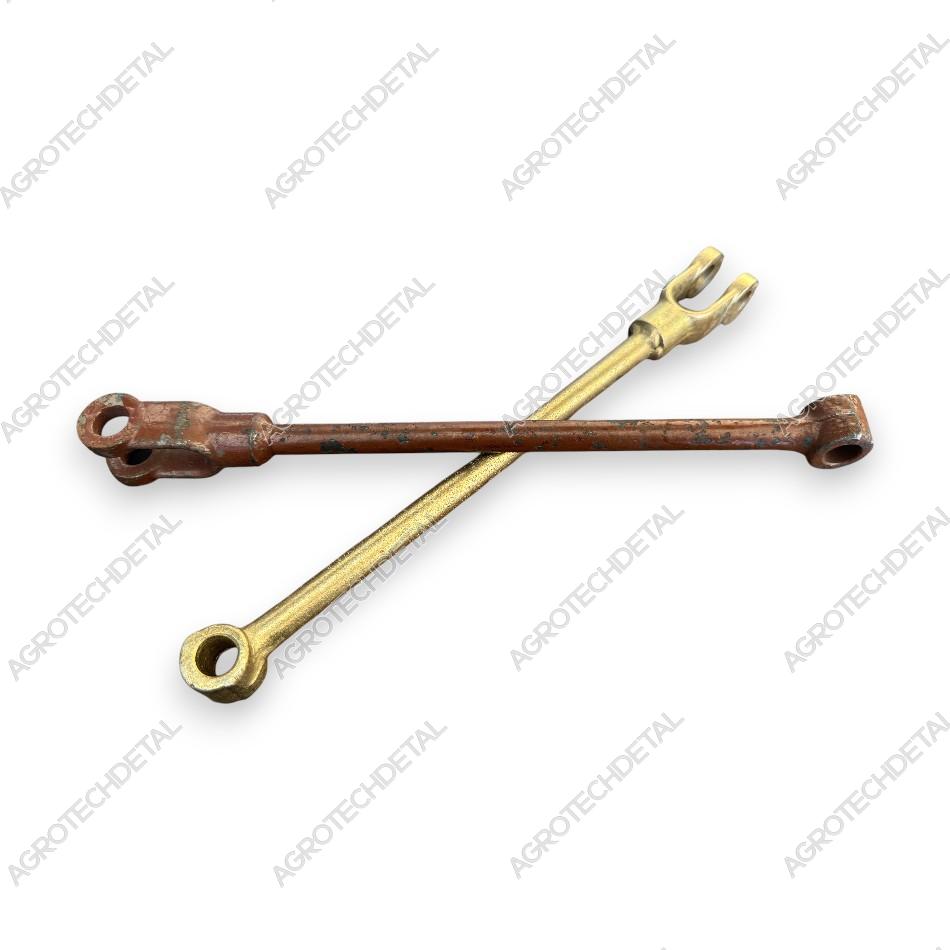

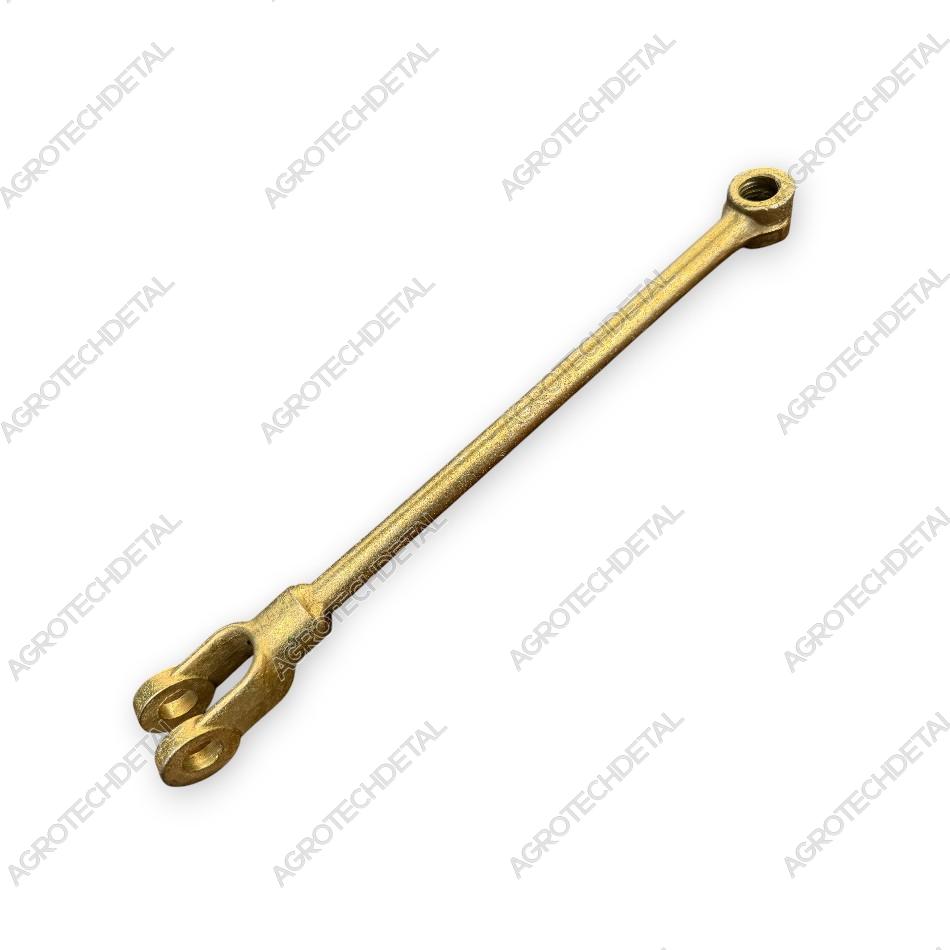

С одной стороны тяга имеет ушко, которое соединяется с рычагами тормоза при помощи пальца А40.18.01. С противоположной стороны расположена вилка, которая аналогичным пальцем А40.18.01 соединяется с переходным рычагом 151.46.022-2, обеспечивая передачу усилия на механизм центрального тормоза.
В ранних конструкциях тракторов вместо цельной тяги 151.46.029 применялся компенсатор, состоящий из отдельных деталей: ушка компенсатора 151.46.103, корпуса компенсатора 125.46.106, пружины 125.46.107, шайбы 54.50.415 и крепежных элементов. В более поздней конструкции эти детали были заменены одной цельной тягой, что позволило упростить устройство узла, повысить его надежность и облегчить обслуживание.
Ушко 151.46.029 применяется в системе центрального (стояночного) тормоза колесных тракторов Т-150К, Т-151К, Т-156, ХТЗ-17221, ХТЗ-242К, ХТЗ-248К и других моделей ХТЗ с аналогичной конструкцией тормозного механизма.
-
Тип ходовой части колесный
-
Применяемость по бренду ХТЗ
-
Количество применений в узле / технике 1 шт
-
Установочное место переходной рычаг / рычаг тормоза
-
Каталожный номер 151.46.029
-
Узел тормоз стояночный / тормоз центральный / ручник
