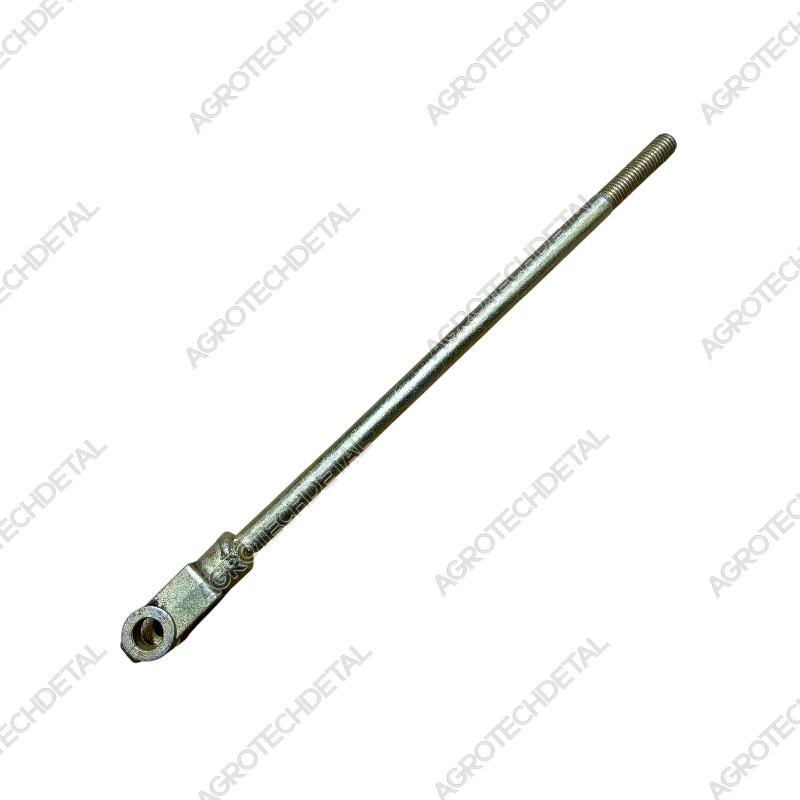

Тяга 151.46.019 центрального тормоза — ключевой элемент механизма стояночного тормоза (ручника) тракторов ХТЗ, таких как Т‑150, Т‑151 и Т‑156.
Конструкция и монтаж
-

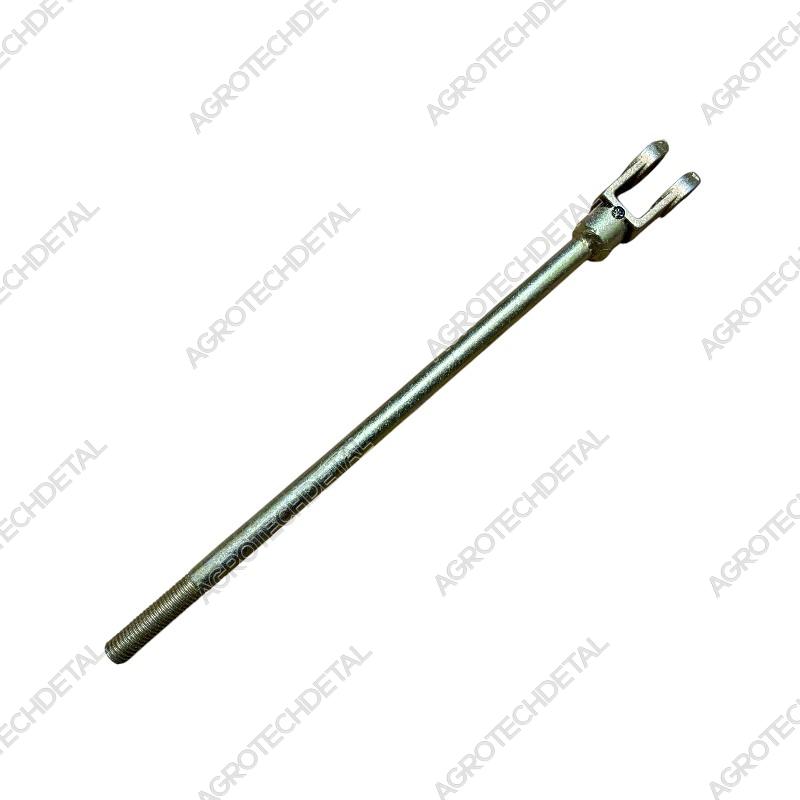

С одной стороны тяга оснащена вилкой 151.46.123, которая крепится посредством оси фиксатора 5.22.213 и шплинтов к рычагу ручника 125.46.016.
-
С другой стороны тяга фиксируется пальцем A40‑18‑01 и шплинтом в одном из отверстий переходного рычага 151.46.022‑2.
Принцип работы
-
При затягивании ручного тормоза рычаг 125.46.016 передаёт усилие через тягу 151.46.019.
-
Через вилку тяги и переходной рычаг сила направляется на тормозную ленту 151.46.011, которая оборачивает барабан 125.46.101‑1A.
-
Это приводит к фиксации колес и устойчивому удержанию трактора в месте.
Роль в системе
-
Обеспечивает механическую связь между рычагом тормоза и тормозным барабаном.
-
Позволяет аккуратно регулировать степень натяжения ленты.
-
Гарантирует надёжное удержание без пробуксовки или самопроизвольного ослабления.
Применимость
Используется на колесных тракторах ХТЗ: Т‑150, Т‑151, Т‑156 и других моделях с механическим стояночным тормозом без пневматического привода.
-
Тип ходовой части колесный
-
Применяемость по бренду ХТЗ
-
Количество применений в узле / технике 1 шт
-
Установочное место рычаг / лента
-
Каталожный номер 151.46.019
-
Узел тормоз стояночный
