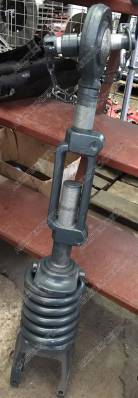

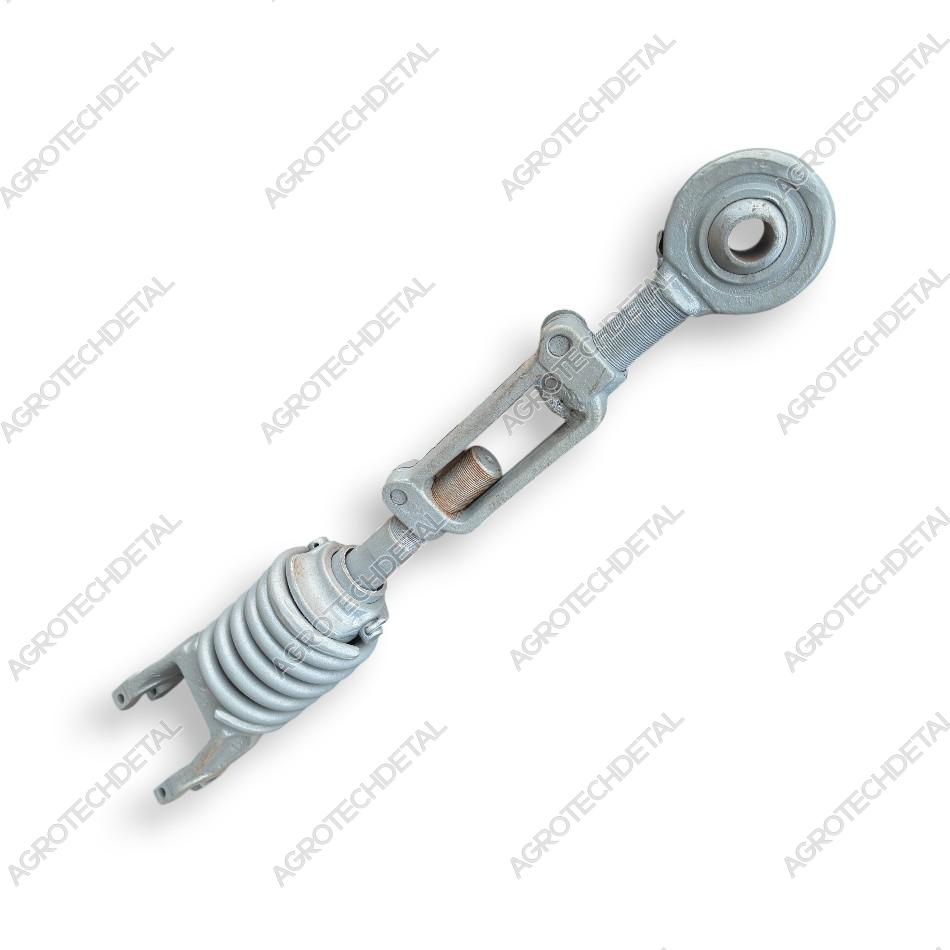

Тяга верхняя 150.56.029-1 центральный винт (Старого образца)

Тяга верхняя 150.56.029-1 (центральный винт старого образца) применяется в навесном устройстве тракторов ХТЗ и предназначена для регулировки положения навесного оборудования, изменения угла его установки и обеспечения устойчивой работы агрегатов в процессе эксплуатации.

Конструкция центрального винта включает следующие основные детали: головку 150.56.030А (в сборе с пальцем 150.56.034А), муфту верхней тяги 77.60.144А, винт 150.56.347, упорную шайбу 77.60.147, вилку 150.56.043-1, пружины 151.56.643 и 151.56.143, палец 77.60.146, вилку 150.56.036А, палец верхней тяги 77.60.158, а также другие крепёжные и соединительные элементы.

С помощью траверсы 77.60.109 верхняя тяга устанавливается на верхний шлицевой вал 151.56.018-2 / 151К.56.018 и обеспечивает соединение трактора с навесным сельскохозяйственным оборудованием. Для фиксации орудия в верхнем транспортном положении предусмотрен фиксатор 150.56.035-1, который предотвращает самопроизвольное опускание агрегата во время движения.

Центральный винт старого образца является одним из ключевых элементов трёхточечной навесной системы, позволяя точно регулировать положение рабочих органов сельскохозяйственных машин и обеспечивая стабильную работу навесного оборудования в различных режимах эксплуатации.

Применяется в навесном устройстве тракторов ХТЗ Т-150К, Т-151К, Т-156, ХТЗ-17221 и других моделей с аналогичной конструкцией навесной системы.
