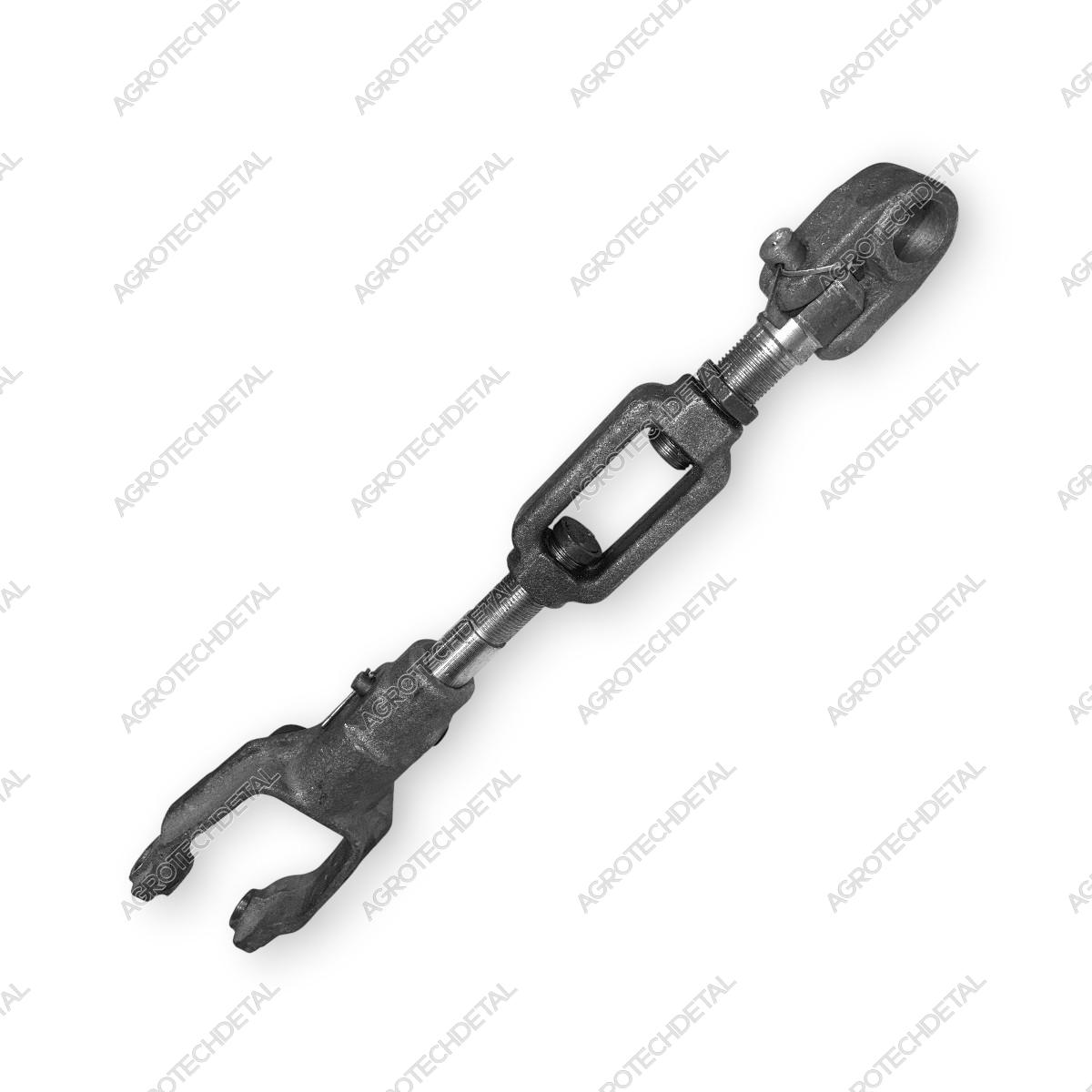

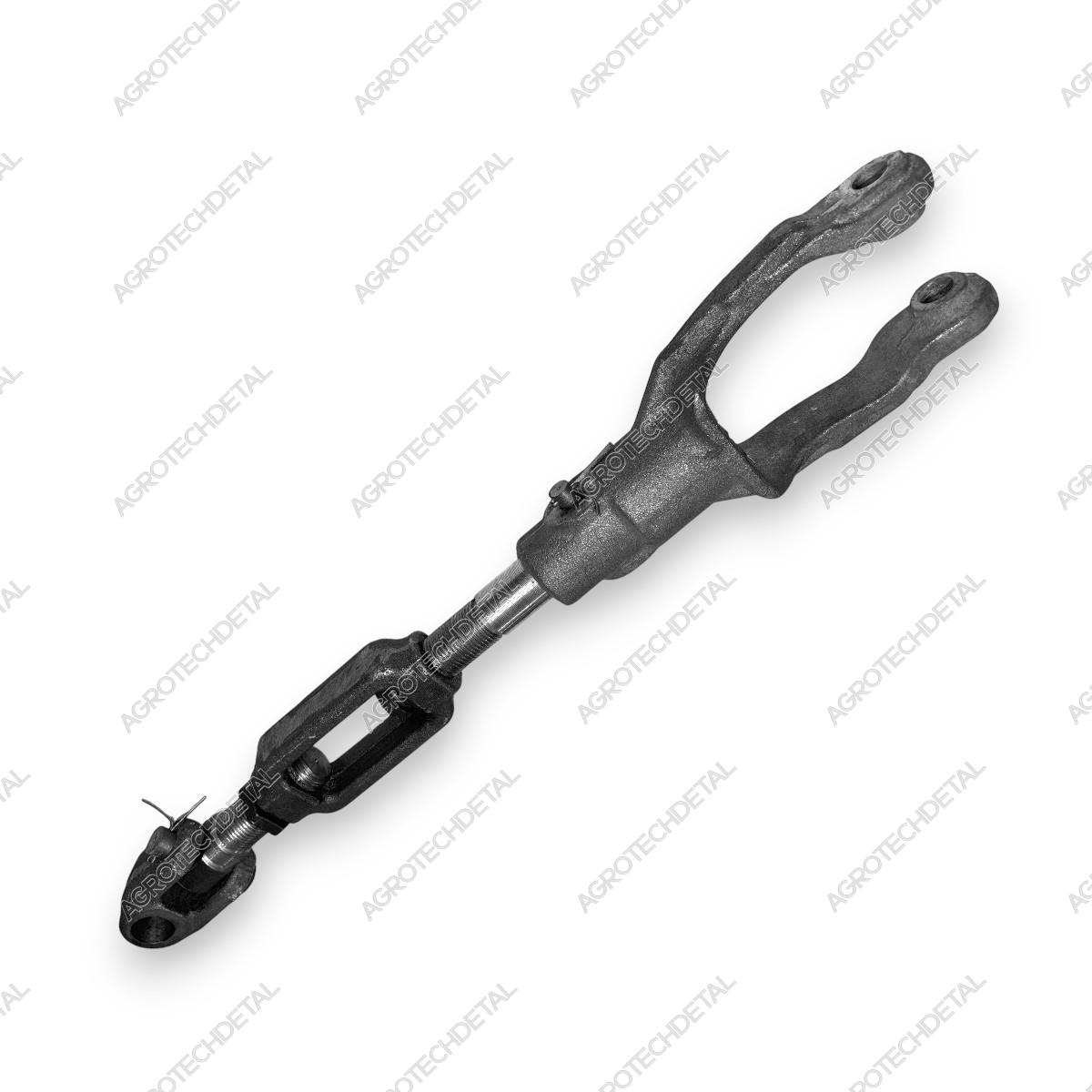

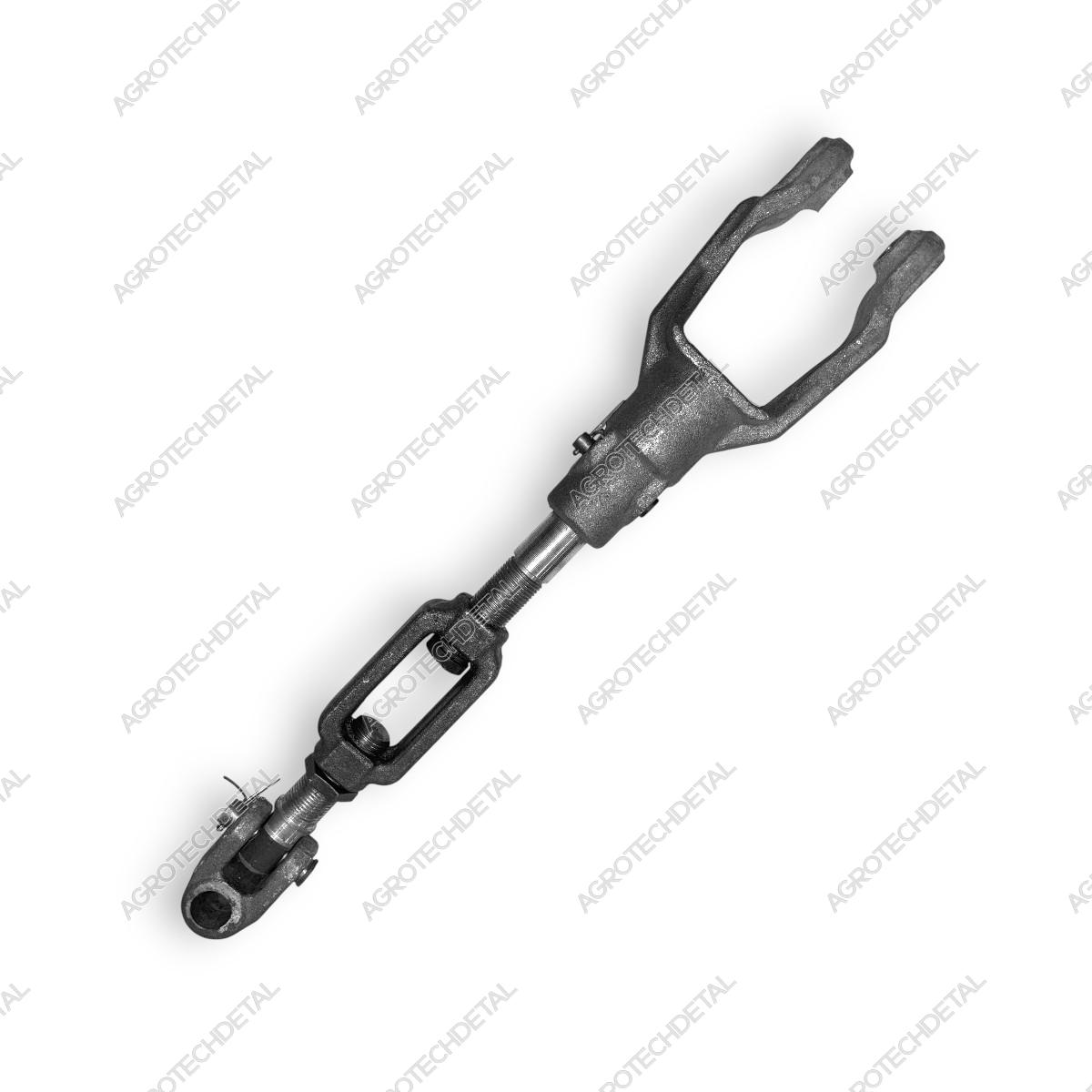

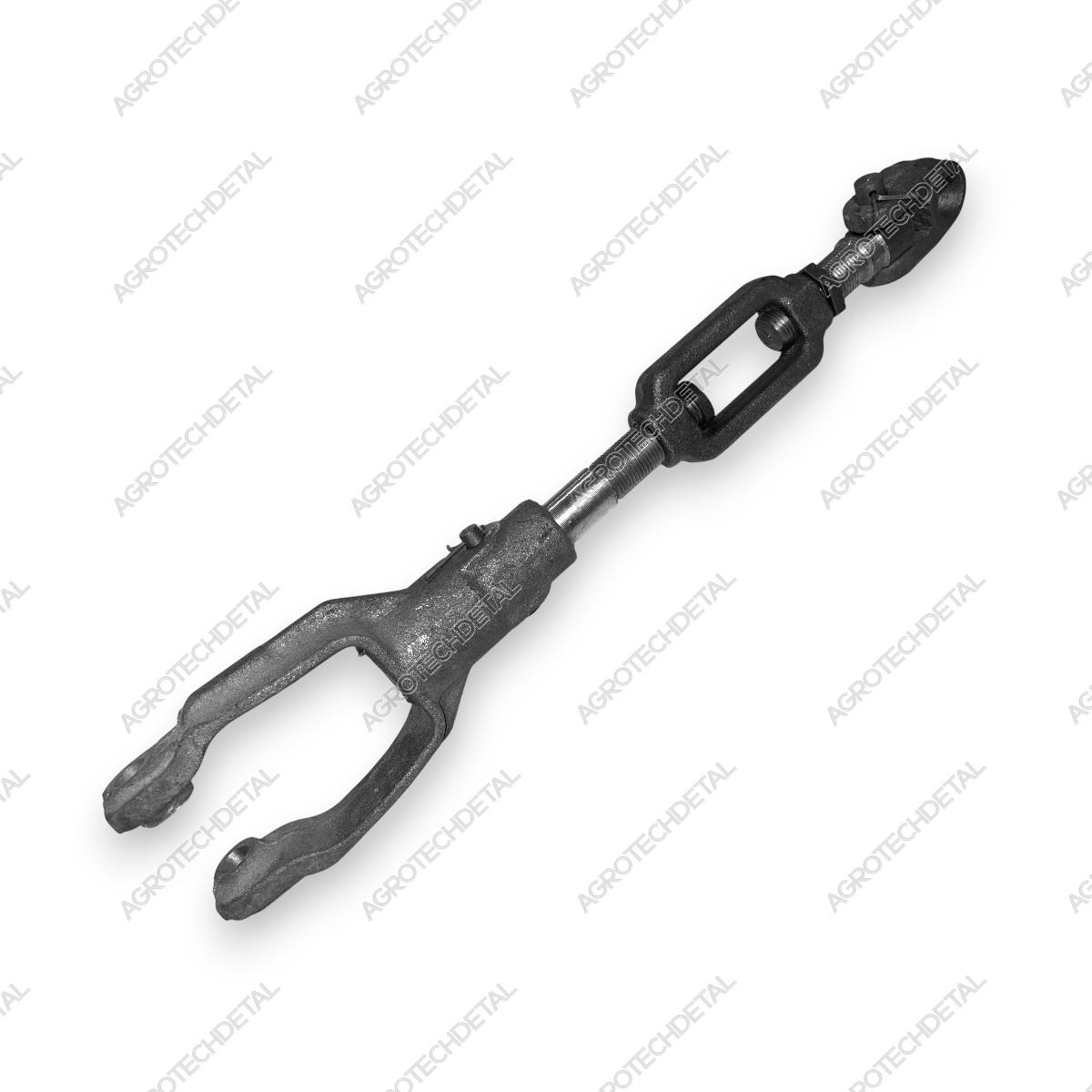

Раскос 150.56.039

  • Вес: 0 кг.
Код: CN275

Схема раскоса трактора Т-150
Схема раскоса трактора Т-150
Название детали Каталожный номер
1 Болт 77.60.174-1
2 Палец 77.60.165
3 Серьга 77.60.164-1А
4 Винт 150.56.185
5 Гайка 74.56.458
6 Муфта 150.56.187
7 Шплинт 151.58.121
8 Кольцо 150.56.188
9 Палец серьги 77.60.179-1
10 Винт раскоса 150.56.186
11 Палец 150.56.169-1
12 Раскос 150.56.039
13 Шайба 16.65Г.6402 (d=16.3, b=s=3.5)
14 Гайка M16.5915 (d=16, H=13, s=24)
15 Шплинт 6,3х40.397 (d=5.5, D=10, L=40)
16 Заклепка 8х46.10299 (d=8, L=46, H=4.8, D=14)
17 Шплинт 4х36.397 (d=3.6, D=7.1, L=36)
18 Гайка М27х2.5919 (d=27, H=17, s=41)
19 Вилка 150.56.213
Каталожный номер 150.56.039
Двигатель
Количество зубьев
Диаметр
Размеры
Модификация
Обработка металла
Обороты
Применяемость
Количество на тракторе 2
Узел Устройство навесное
