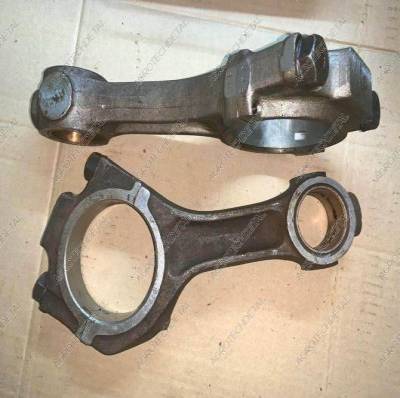

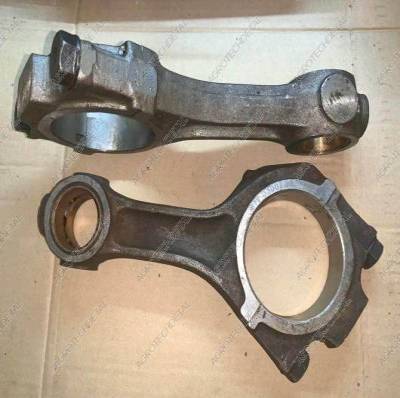

Шатун 72-03002.00 (СМД-60/72)

Шатун 72-03002.00 применяется на двигателях СМД-60 и СМД-72, устанавливаемых на тракторах ХТЗ. Деталь входит в состав узла «поршень с шатуном» и предназначена для передачи усилия от поршня к коленчатому валу, преобразуя возвратно-поступательное движение поршня во вращательное движение коленчатого вала.

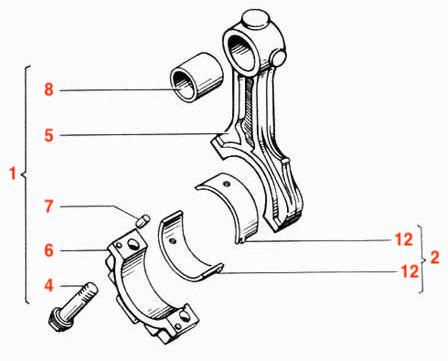

Шатун совместим с двигателями СМД-60, СМД-61, СМД-62, СМД-63, СМД-64, СМД-65, СМД-66, СМД-72 и СМД-73. В сборе он состоит из следующих деталей: шатун 72-03101.00, втулка шатуна А57.01.005, крышка шатуна 72-03102.00, болт шатунный А20.00.008, фиксатор 60-03103.00, вкладыш шатунного подшипника А23.01-9103А, а также комплектов шатунных вкладышей А23.01-91-60АсбН1, А23.01-91-60сбЛН1, А23.01-91-60сбЛН2 и А23.01-91-60АсбН2.

При эксплуатации и ремонте двигателей СМД рекомендуется использовать комплект шатунов с максимально близкой массой. Это способствует снижению вибраций, более равномерной работе двигателя и увеличению ресурса кривошипно-шатунного механизма. Допустимой считается разница между шатунами до 10–15 г, однако для максимально точной балансировки специалисты обычно стремятся выдерживать разброс в пределах 5–10 г.

Перед установкой рекомендуется проверить состояние втулки верхней головки шатуна, посадочных мест под вкладыши, а также шатунных болтов и их резьбы. При ремонте двигателя вкладыши следует подбирать в соответствии с размерной группой или ремонтным размером шеек коленчатого вала.

Применяется на тракторах ХТЗ Т-150, Т-150К, Т-151 и другой технике, оснащенной двигателями семейства СМД-60/72.
