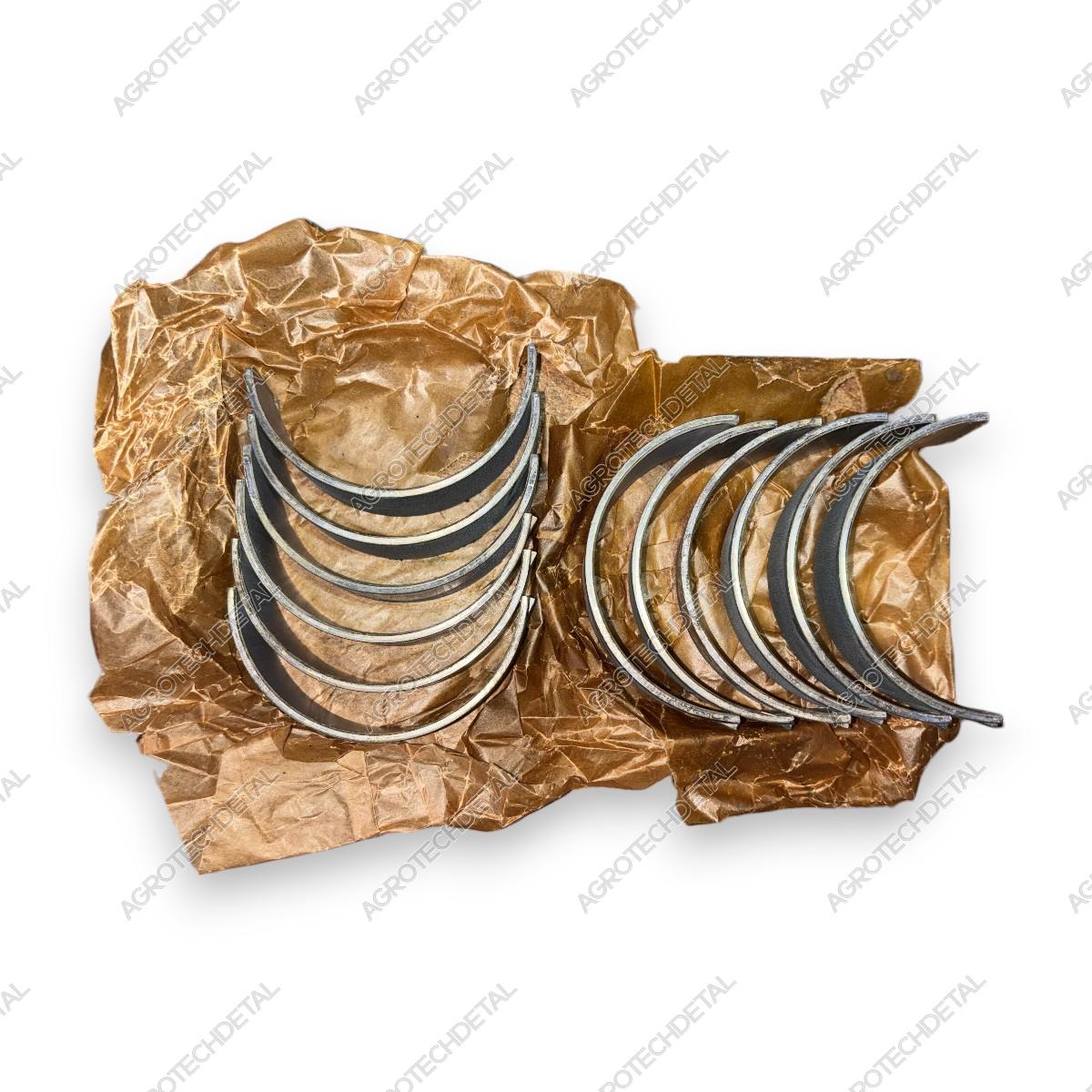

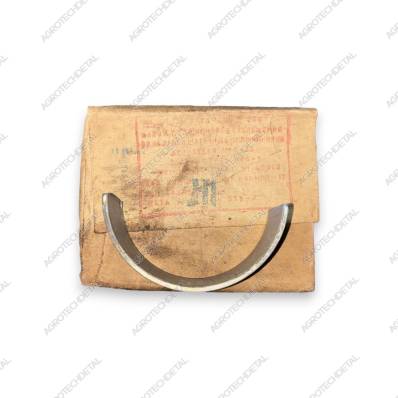

Шатунные вкладыши А23.01-91-60Асб применяются в шатунных подшипниках коленчатого вала двигателей СМД-60/62 тракторов ХТЗ и предназначены для обеспечения надежной работы кривошипно-шатунного механизма, снижения трения и защиты шеек коленчатого вала от износа.
Для двигателей СМД-60 заводом предусматривалась сортировка шатунных шеек коленчатого вала по размерным группам, поэтому вкладыши выпускаются в номинальных и ремонтных размерах. Номинальные размеры представлены группами Н1 и Н2, которые соответствуют различным размерным группам коленчатого вала. Ремонтные размеры предназначены для установки после шлифовки шеек коленвала: Р1 (-0,25 мм) и Р2 (-0,50 мм). Также встречаются размеры Р3 (-0,75 мм) и Р4 (-1,00 мм), применяемые после более глубокой ремонтной обработки коленчатого вала.
Каталожные номера комплектов: А23.01-91-60АсбН1, А23.01-91-60сбЛН1, А23.01-91-60сбЛН2, А23.01-91-АсбН2. Отдельный вкладыш имеет каталожный номер А23.01-9103А.
Размеры вкладышей:
- Н1 — номинальный размер, 1-я размерная группа коленчатого вала;
- Н2 — номинальный размер, 2-я размерная группа коленчатого вала;
- Р1 — ремонтный размер, шлифовка шейки на 0,25 мм;
- Р2 — ремонтный размер, шлифовка шейки на 0,50 мм;
- Р3 — ремонтный размер, шлифовка шейки на 0,75 мм;
- Р4 — ремонтный размер, шлифовка шейки на 1,00 мм.
Применяются на тракторах ХТЗ Т-150, Т-150К, Т-151, Т-151К, Т-156 и другой технике с двигателями СМД-60 / СМД-62 аналогичной конструкции.
-
Тип ходовой части колесный / гусеничный
-
Применяемость по бренду ХТЗ
-
Количество применений в узле / технике 12 шт
-
Установочное место шатун
-
Каталожный номер А23.01-91-60Асб / А23.01-9103А
-
Узел двигатель / поршень с шатуном
-
Двигатель СМД-60
