Насос-дозатор 500 см³/об применяется в системе рулевого управления тракторов ХТЗ и предназначен для замены стандартного гидроусилителя руля, обеспечивая более лёгкое и точное управление трактором при любых нагрузках.
Производительности дозатора достаточно для работы в условиях повышенных нагрузок, что особенно важно при эксплуатации техники с навесным оборудованием и в тяжёлых полевых условиях. Узел выполнен с соблюдением стандартов и присоединительных размеров, благодаря чему максимально совместим с различными моделями тракторов ХТЗ.

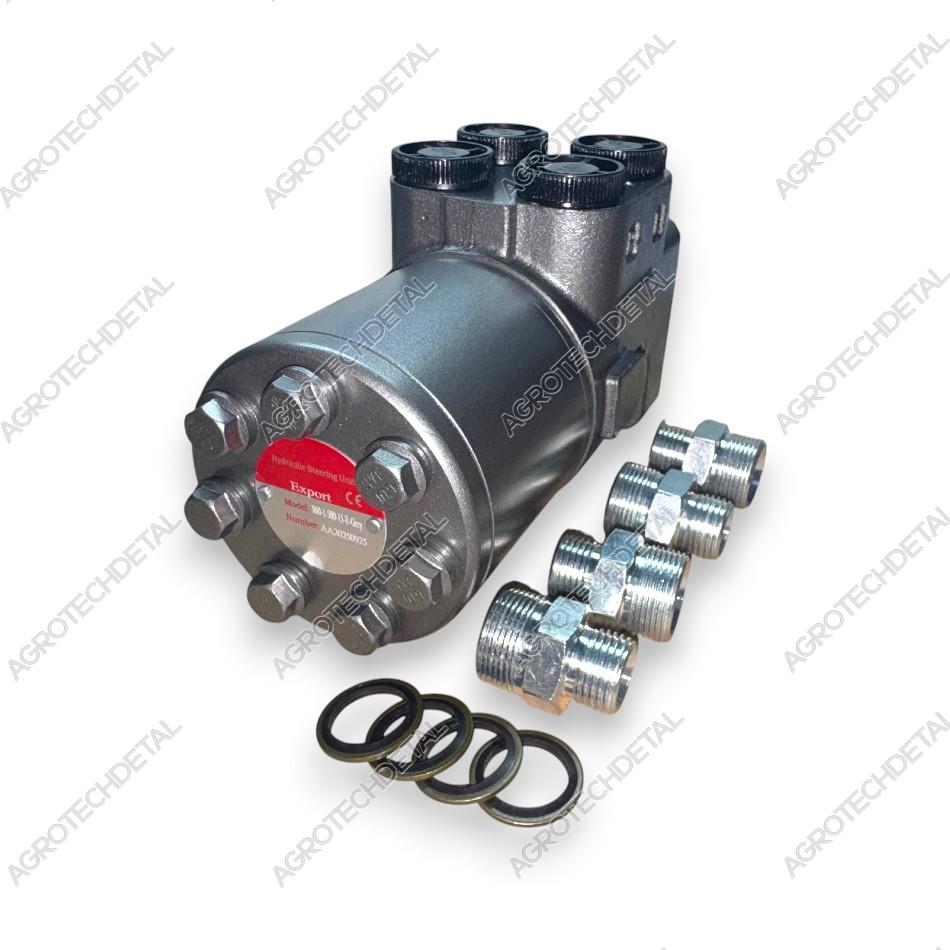

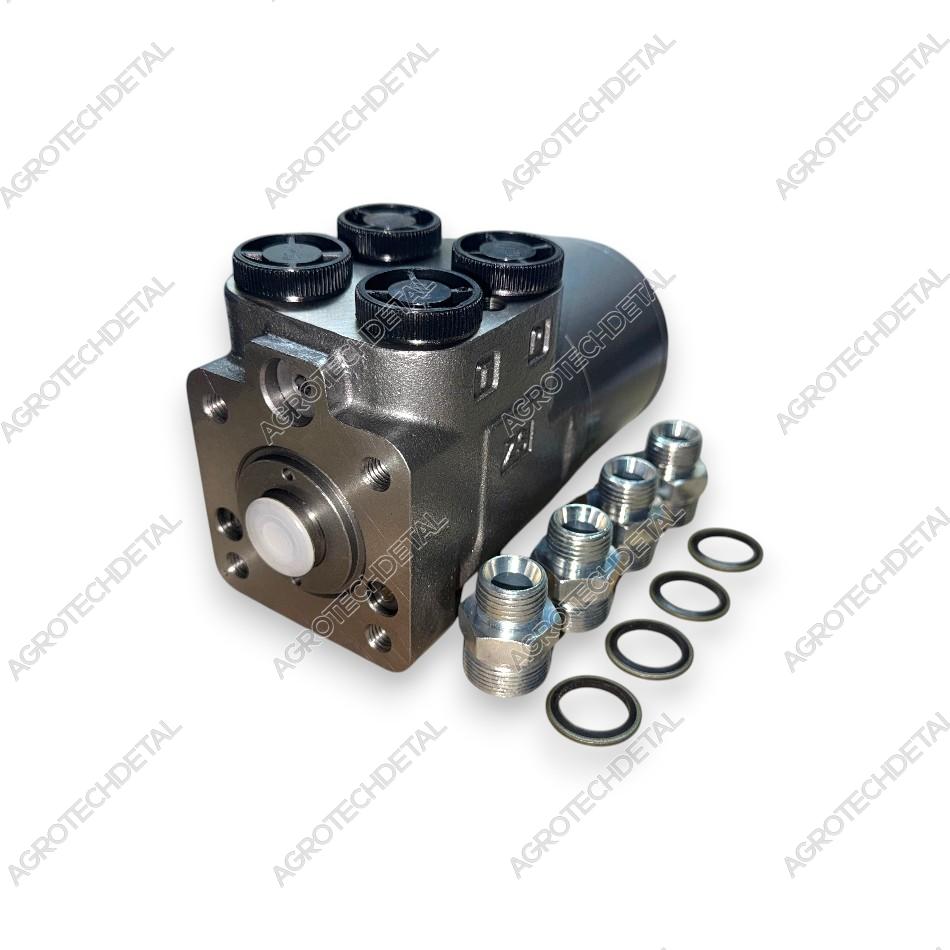

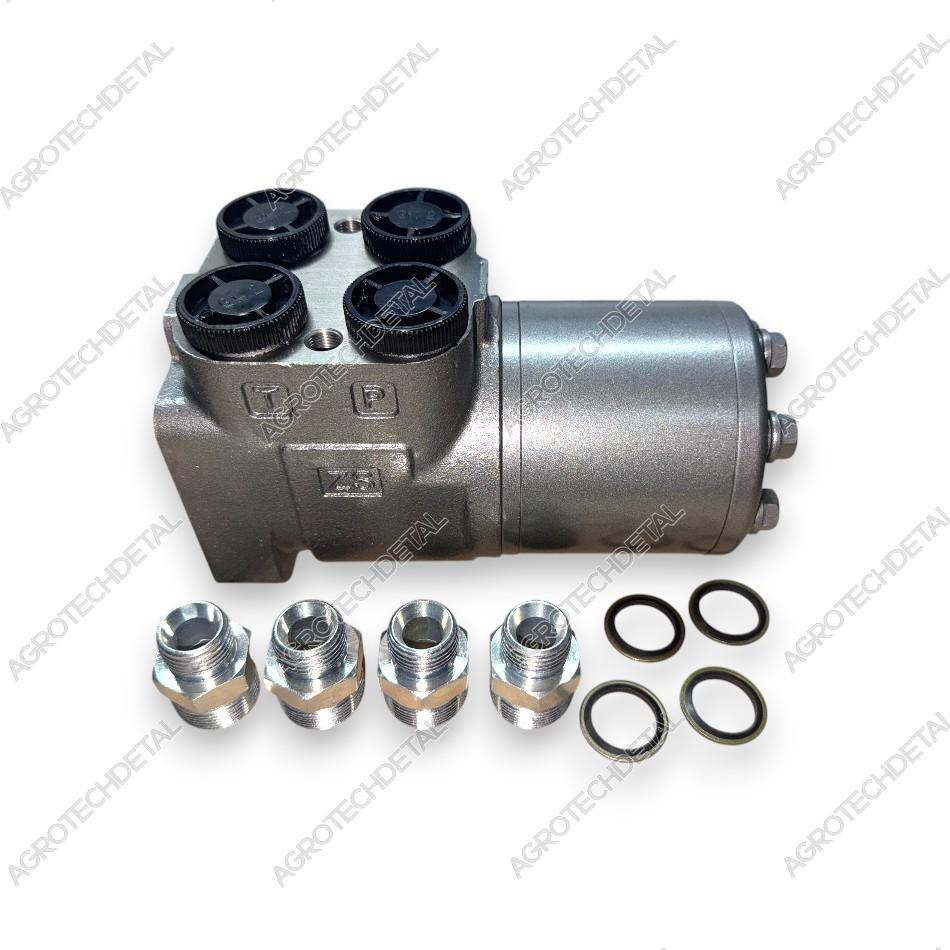

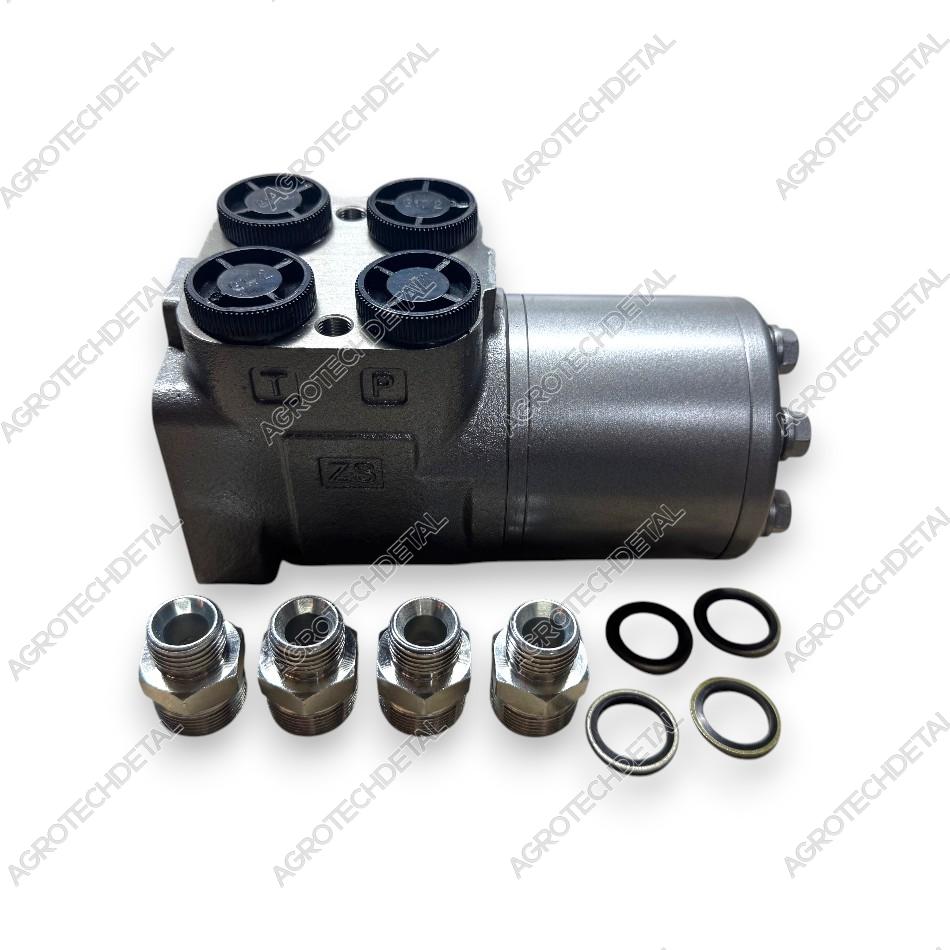

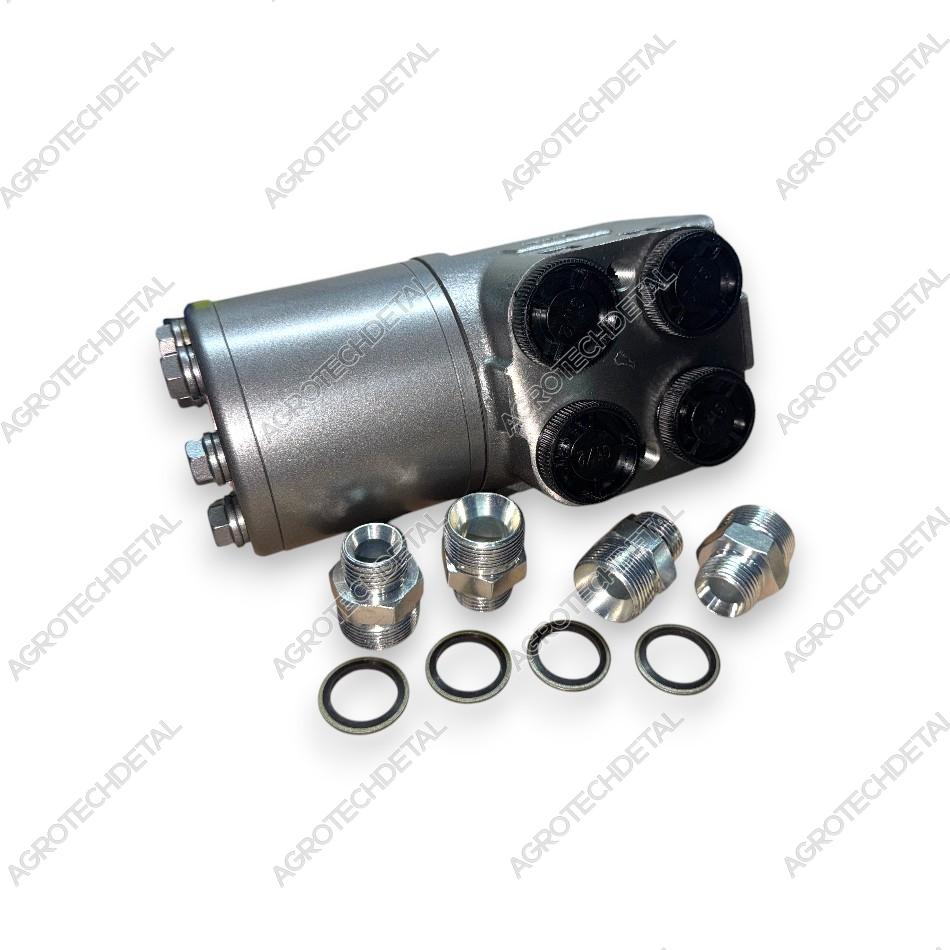

Насос-дозатор оснащён блоком клапанов и крепится к рулевой системе с помощью внутреннего шлицевого соединения. В комплект входят штуцеры ввертные Н.036.04.005 / 151.40.626 (4 шт) и шайбы-прокладки ШПУ-20 / А06-14 / 151.40.627 (4 шт), необходимые для подключения гидролиний.
Применяется на тракторах ХТЗ Т-150, Т-150К, Т-151, Т-151К, Т-156, ХТЗ-17221, ХТЗ-159К, ХТЗ-242К, ХТЗ-245К, ХТЗ-248К, ХТЗ-249К и других моделях с гидрообъёмным рулевым управлением аналогичной конструкции.
Производительности дозатора достаточно для работы в условиях повышенных нагрузок, что особенно важно при эксплуатации техники с навесным оборудованием и в тяжёлых полевых условиях. Узел выполнен с соблюдением стандартов и присоединительных размеров, благодаря чему максимально совместим с различными моделями тракторов ХТЗ.
Насос-дозатор оснащён блоком клапанов и крепится к рулевой системе с помощью внутреннего шлицевого соединения. В комплект входят штуцеры ввертные Н.036.04.005 / 151.40.626 (4 шт) и шайбы-прокладки ШПУ-20 / А06-14 / 151.40.627 (4 шт), необходимые для подключения гидролиний.
Применяется на тракторах ХТЗ Т-150, Т-150К, Т-151, Т-151К, Т-156, ХТЗ-17221, ХТЗ-159К, ХТЗ-242К, ХТЗ-245К, ХТЗ-248К, ХТЗ-249К и других моделях с гидрообъёмным рулевым управлением аналогичной конструкции.
- Насос-дозатор
-
Высота насоса 131
-
Резьба присоединительного отверстия (штуцер) М22х1,5, 01 ; М20х1,5, G1/2
-
Температурный режим работы от -40 до +70 °C
-
Кинематическая вязкость масла 20 - 40 сСт
-
Рабочая жидкость (рекомендуемая) М-10 В2, М-10 Г2, ГОСТ 8581-78, МГЕ-46В ТУ 38.00.1347-2000
-
Максимальный момент управления на приводном валу не более 120 Нм
-
Момент управления на приводном валу не более 5 Нм
-
Давление создаваемое в аварийном режиме при М=120Нм 8,2 МПа
-
Объемная подача в аварийном режиме 70 - 80 см3/об
-
Объемная подача при питающем насосе 500 см3/об
-
Номинальное давление 150 бар
-
Максимальное давление на противоударный клапан 200 бар
-
Блок клапанов Есть
-
Максимальное давление на предохранительный клапан 200 бар
-
Номинальный расход рабочей жидкости 10 л/мин
-
Номинальный рабочий объем 400 л/мин
-
Класс чистоты рабочей жидкости 12 по ГОСТ 17216-71
-
Тип ходовой части колесный / гусеничный
-
Применяемость по бренду ХТЗ
-
Количество применений в узле / технике 1 шт
-
Установочное место рулевая колонка
-
Каталожный номер SUB-200/500 ; OSPB-630-150-0048 ; HKUS-200/500 ; BZZ1-630 ; 151К.060-1К ; HKUQ200/500-MX/3 ; Д-500-14.20.02 ; 5000А15 ; Д00.02.00.010 ; НД-500
-
Узел управление рулевое
