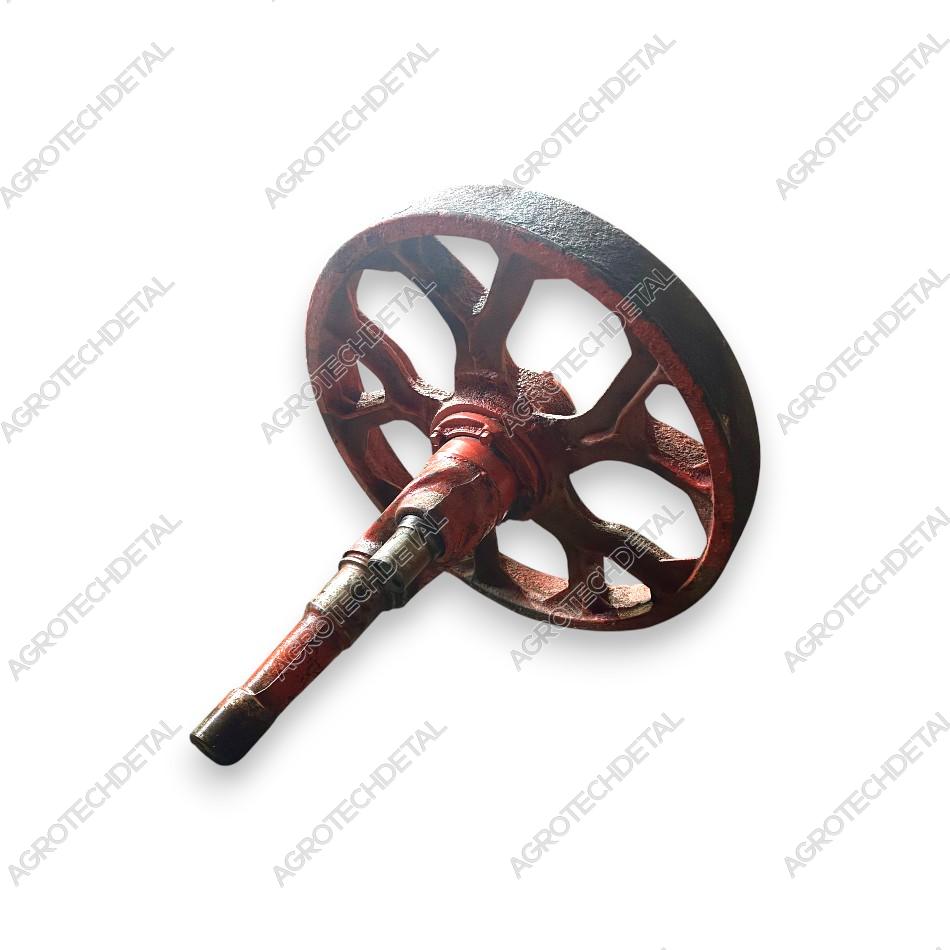

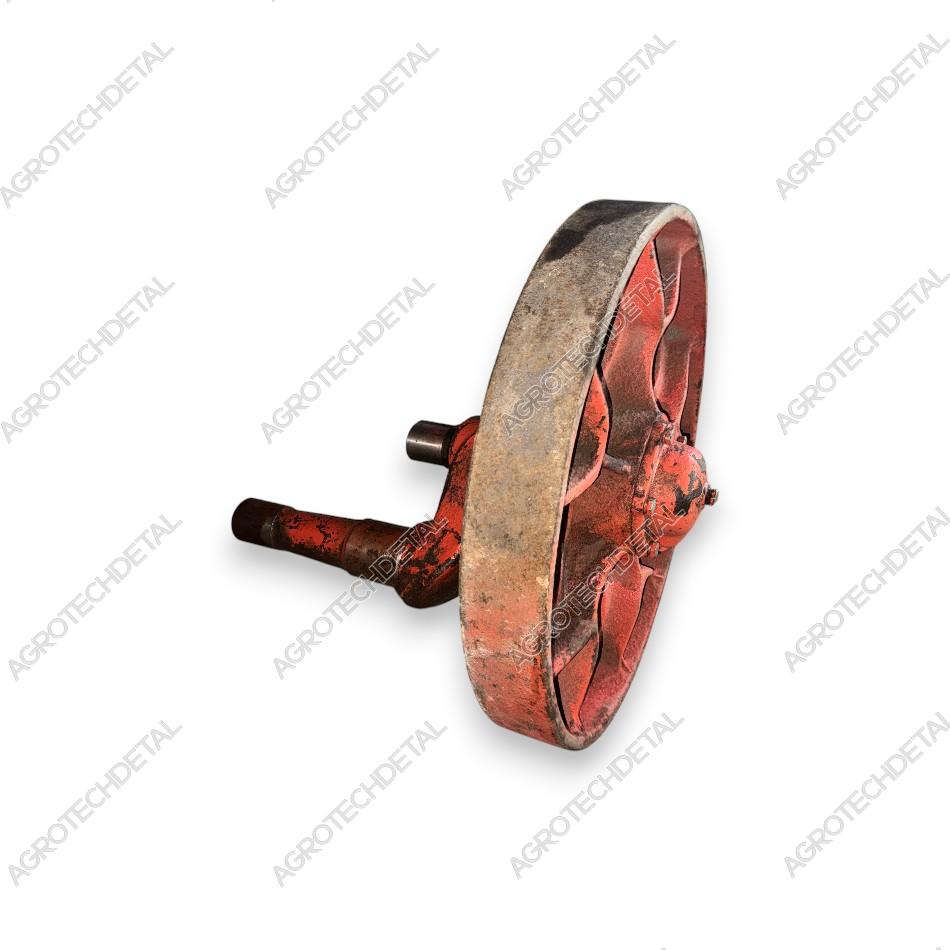

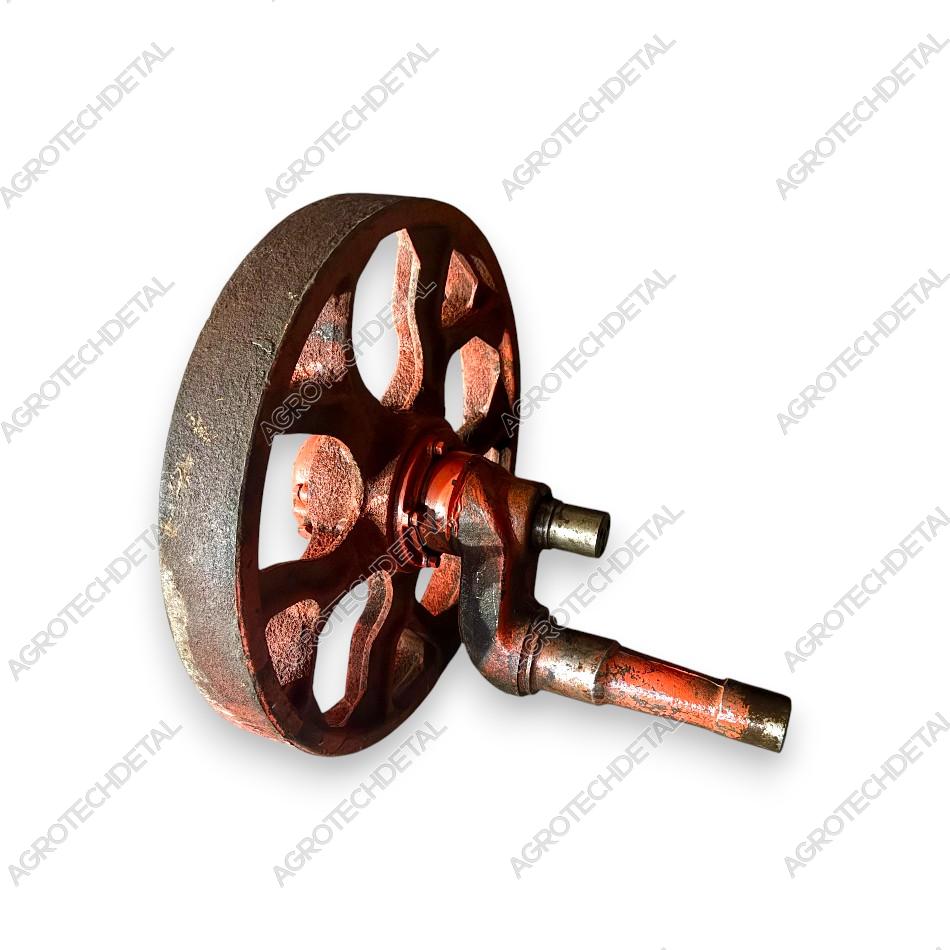

Колесо направляющее 150.32.011-1А в сборе

Колесо направляющее 150.32.011-1А в сборе применяется в ходовой части гусеничных тракторов ХТЗ и предназначено для направления, натяжения и поддержания правильного положения гусеничной цепи. Среди механизаторов данный узел широко известен под названием «ленивец».

Узел устанавливается в составе механизма натяжения и амортизации гусеничного движителя и используется в количестве 2 штук на трактор. Основой сборки является ось коленчатая 150.32.012-3, на которую устанавливается колесо направляющее 150.32.150. Конструкция узла обеспечивает плавную работу гусеницы, снижает ударные нагрузки и способствует увеличению ресурса ходовой части.

В состав сборочного узла 150.32.011-1А входят основные детали:

• ось коленчатая 150.32.012-3;
• ось 150.32.022-2;
• колесо направляющее 150.32.150;
• цапфа 150.32.153;
• прокладки регулировочные 150.32.157;
• колпак 150.32.158;
• кольцо 150.32.168;
• крышка 77.32.104;
• прокладка 77.32.106А;
• шайбы упорные 77.32.110 и 85.32.113;
• втулка распорная 77.32.117;
• гайка 85.32.114;
• корпуса уплотнения 85.32.025 и 85.32.203;
• подшипники 7311К и 7513;
• уплотнительные и стопорные кольца серии А11.00.103-01 – А11.00.108-01;
• крепёжные элементы, шайбы, шплинты и маслёнка 1.3.Ц6.

Исправное состояние направляющего колеса в сборе напрямую влияет на правильное натяжение гусеницы, износ траков и долговечность элементов подвески. Своевременная замена изношенных деталей позволяет поддерживать эффективную работу ходовой части и снижает эксплуатационные расходы.

Применяется на гусеничных тракторах ХТЗ Т-150Г и другой технике с аналогичной конструкцией ходовой части и механизма натяжения гусениц.
