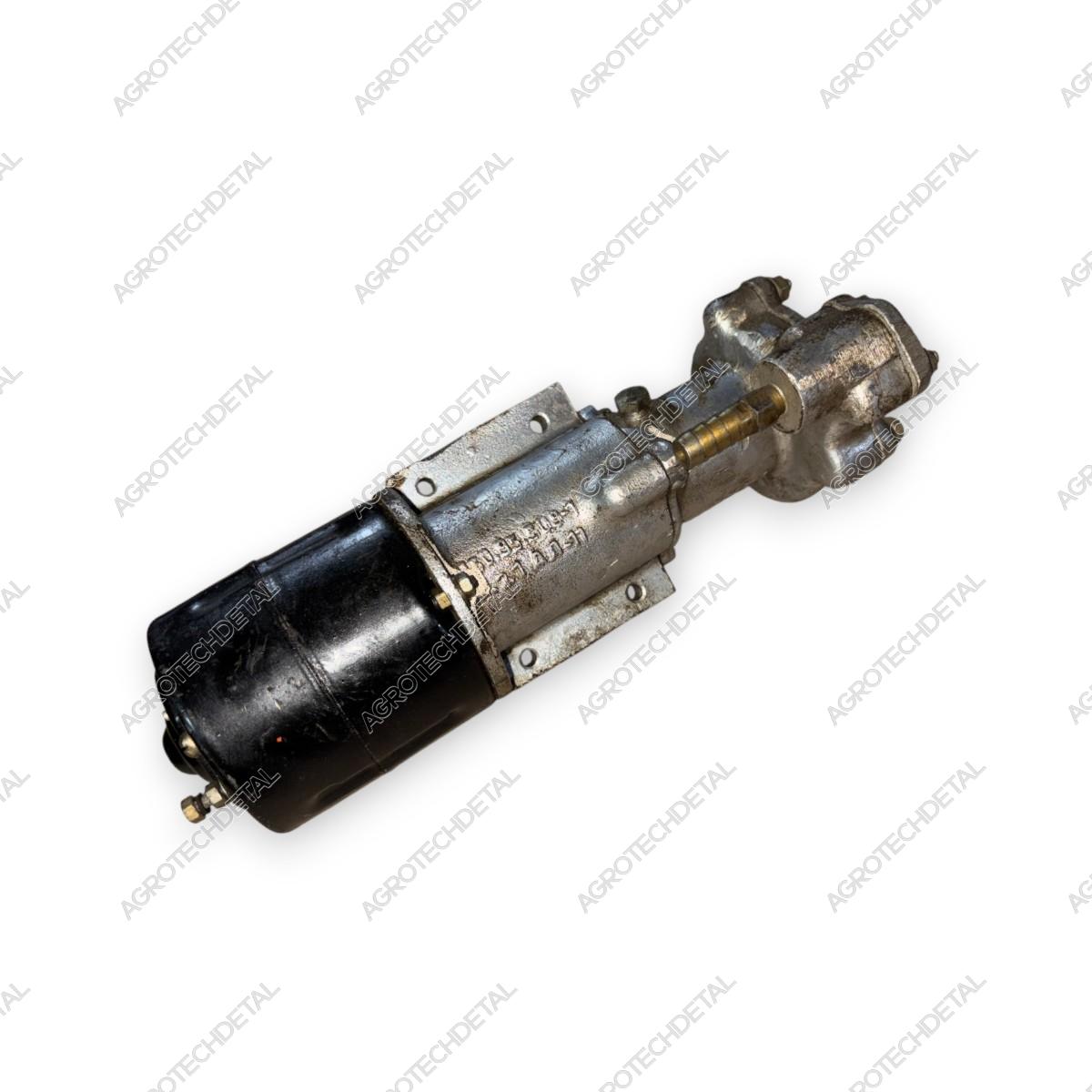

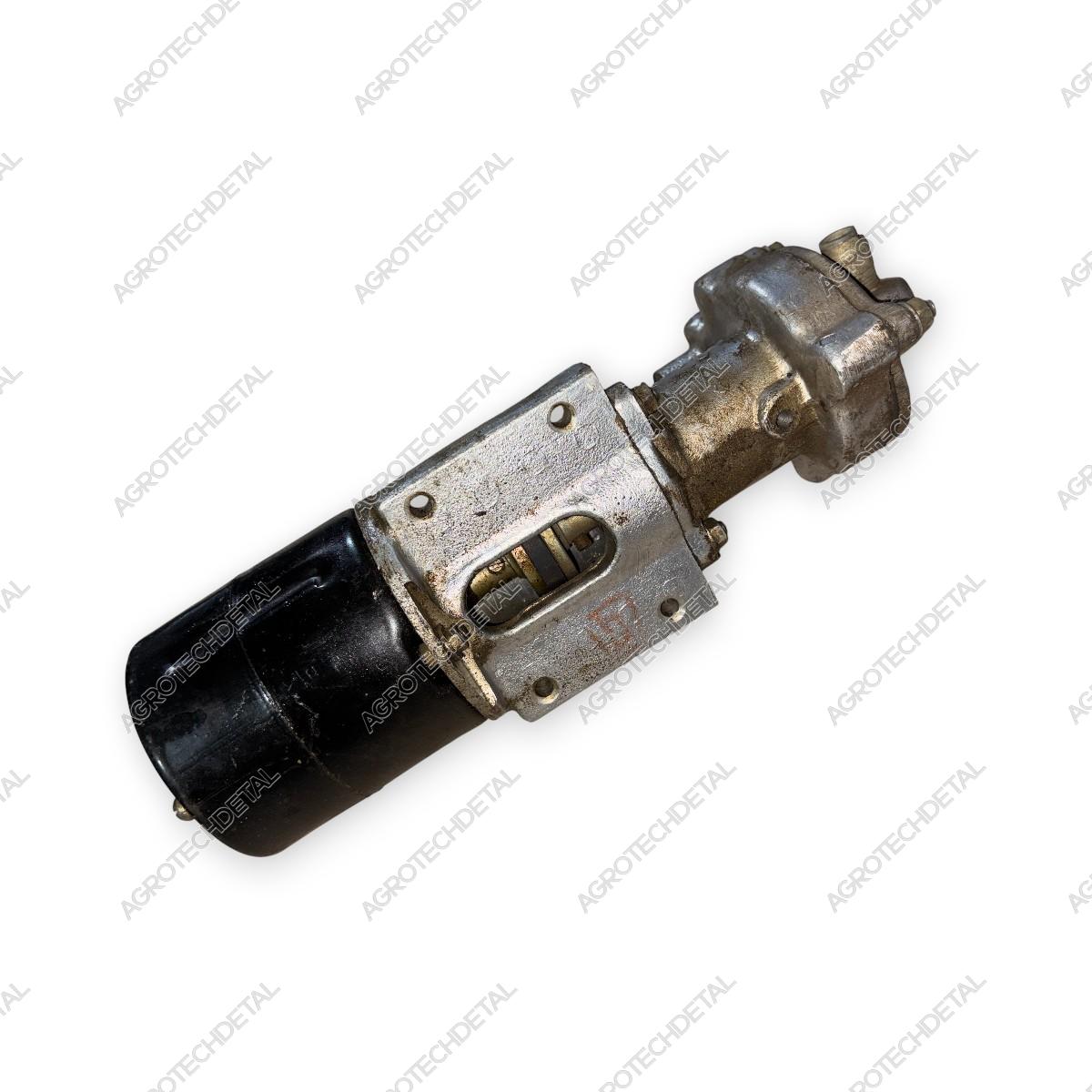

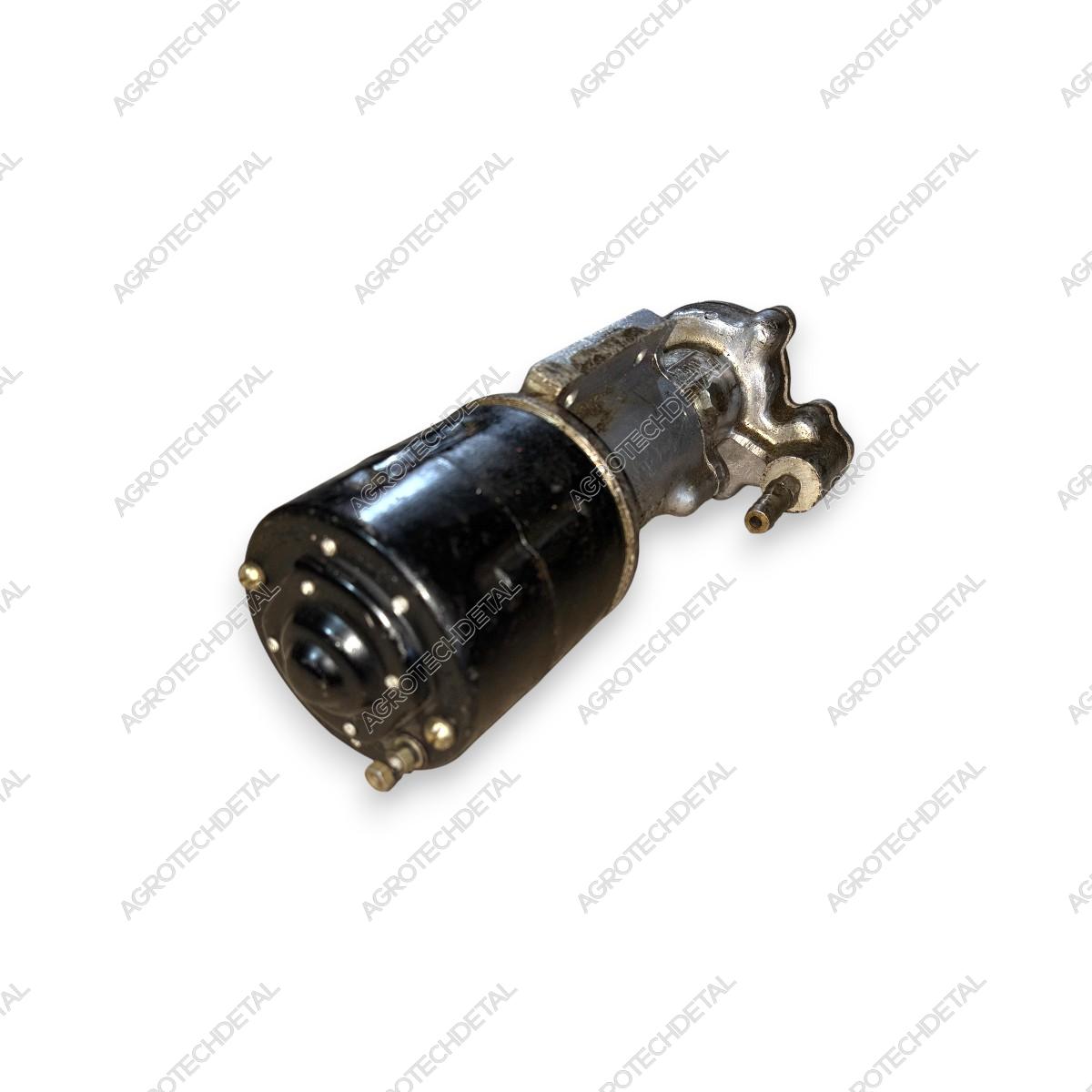

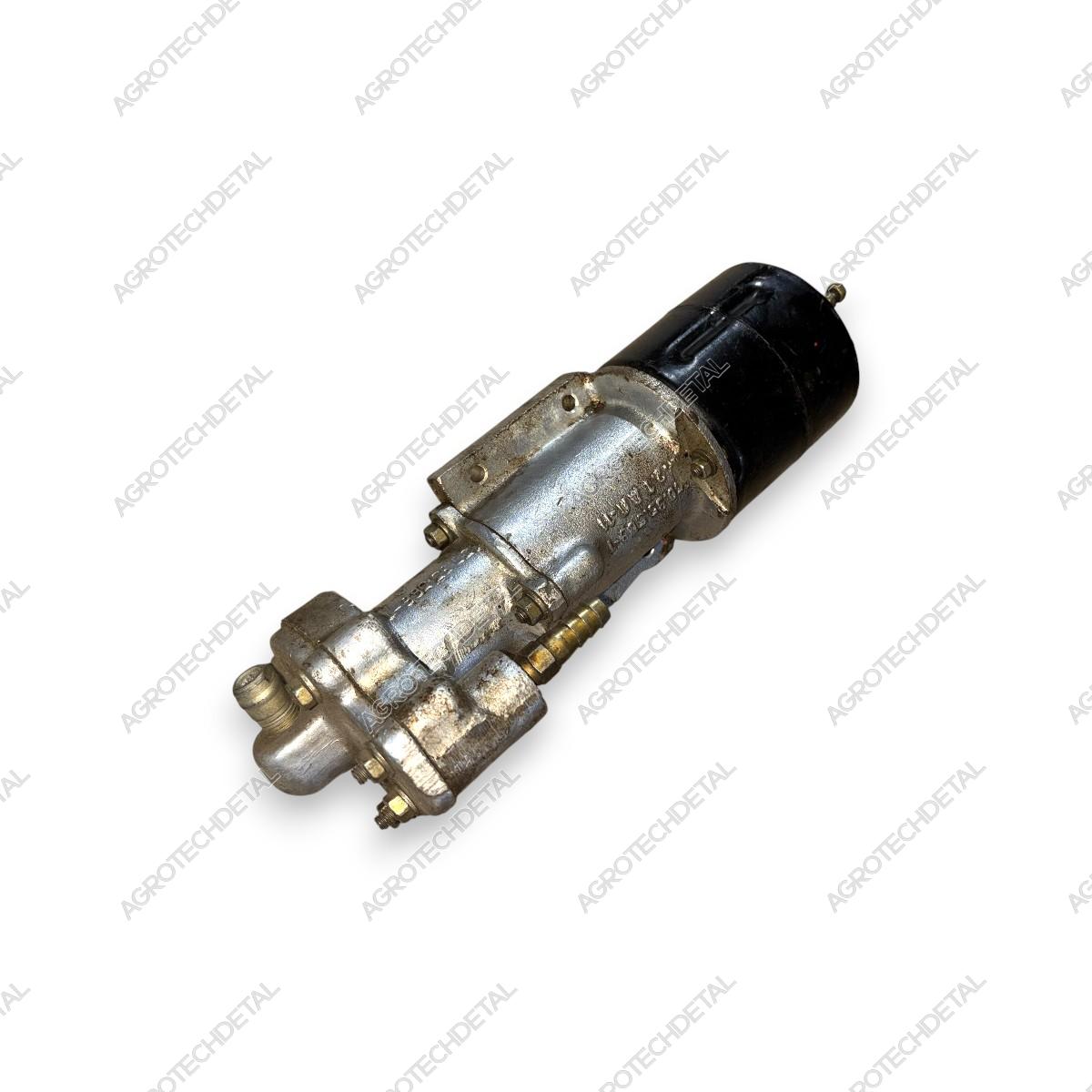

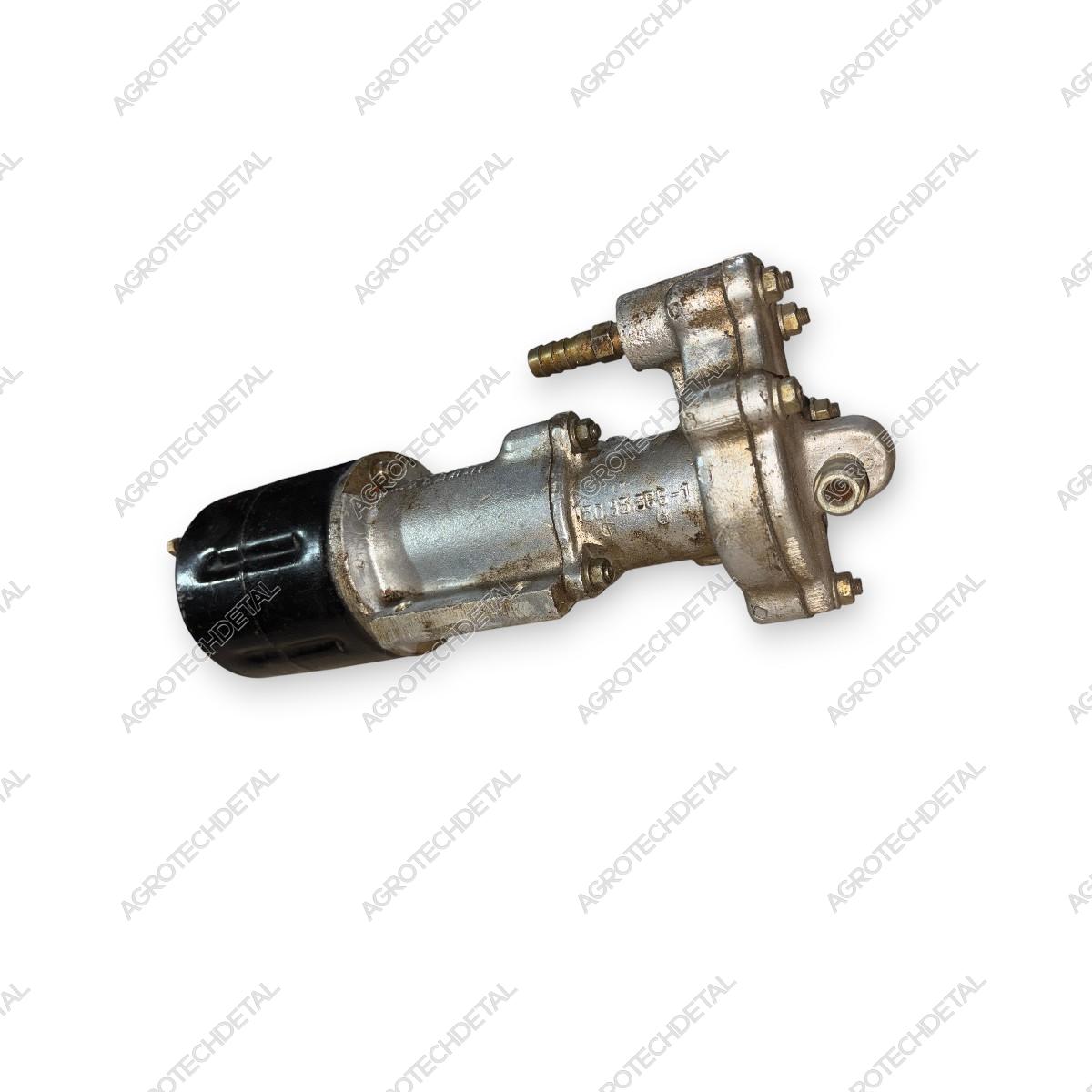

Насос 150.95.070-1 — это ключевая составляющая воздухоохладительной системы кабины тракторов ХТЗ, обеспечивающая циркуляцию воды для увлажнения и охлаждения воздуха в жаркое время года. Он активно используется в вентиляционно-отопительных установках, устанавливаемых на тракторах Т-150, Т-150К, Т-156 и других моделях Харьковского тракторного завода.
Состав насосного узла:
Насос 150.95.070-1 представляет собой многоэлементный агрегат, включающий:- Электродвигатель МЭ-226Б (12V, 40W) — приводит в движение крыльчатку.
- Муфта 150.95.515 и поводок 150.95.517 — передают вращение с двигателя на вал насоса.
- Фланец двигателя 150.95.509-1 и амортизатор 150.95.435 — обеспечивают крепление и гашение вибрации.
- Валик насоса 150.95.561-1 с подшипником 200 ГОСТ 8338-57 и манжетой 1-10х26-3 ГОСТ 8752-70 — обеспечивает стабильное вращение.
- Крыльчатка 150.95.618 и 150.95.567А — создают напор воды.
- Корпус насоса 150.95.566-1, фланец 150.95.570-1, штуцер всасывающий 150.95.617 — формируют корпусную часть и подключение к системе.
- Прочие детали: прокладки, пробка КГ1/8”, трубка подачи воды 150.95.317.
Монтаж:
Устанавливается на кронштейн 150.95.050, взаимодействует с водяным баком 150.95.040-1. Вентилятор с воздухозаборной системой втягивает воздух через увлажненные элементы, что улучшает микроклимат внутри кабины.Назначение и применение:
Этот насос работает в составе воздухоохладителя, который обеспечивает комфортные условия в кабине оператора, особенно в летнее время. Применяется на тракторе Т-150, Т-150К и их модификациях, а также на Т-156, комбайнах и другой технике ХТЗ, где используется подобная система климат-контроля.-
Применяемость по бренду ХТЗ
-
Количество применений в узле / технике 1 шт
-
Установочное место воздухоохладитель
-
Каталожный номер 150.95.070-1
-
Узел отопление и вентиляция
