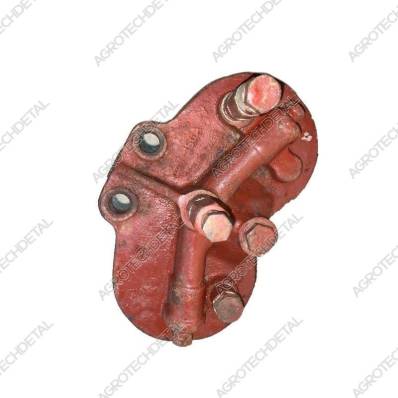

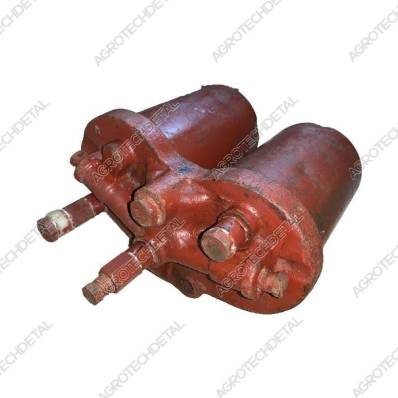

Фильтр тонкой очистки топлива СМД-60
|
|
№
|

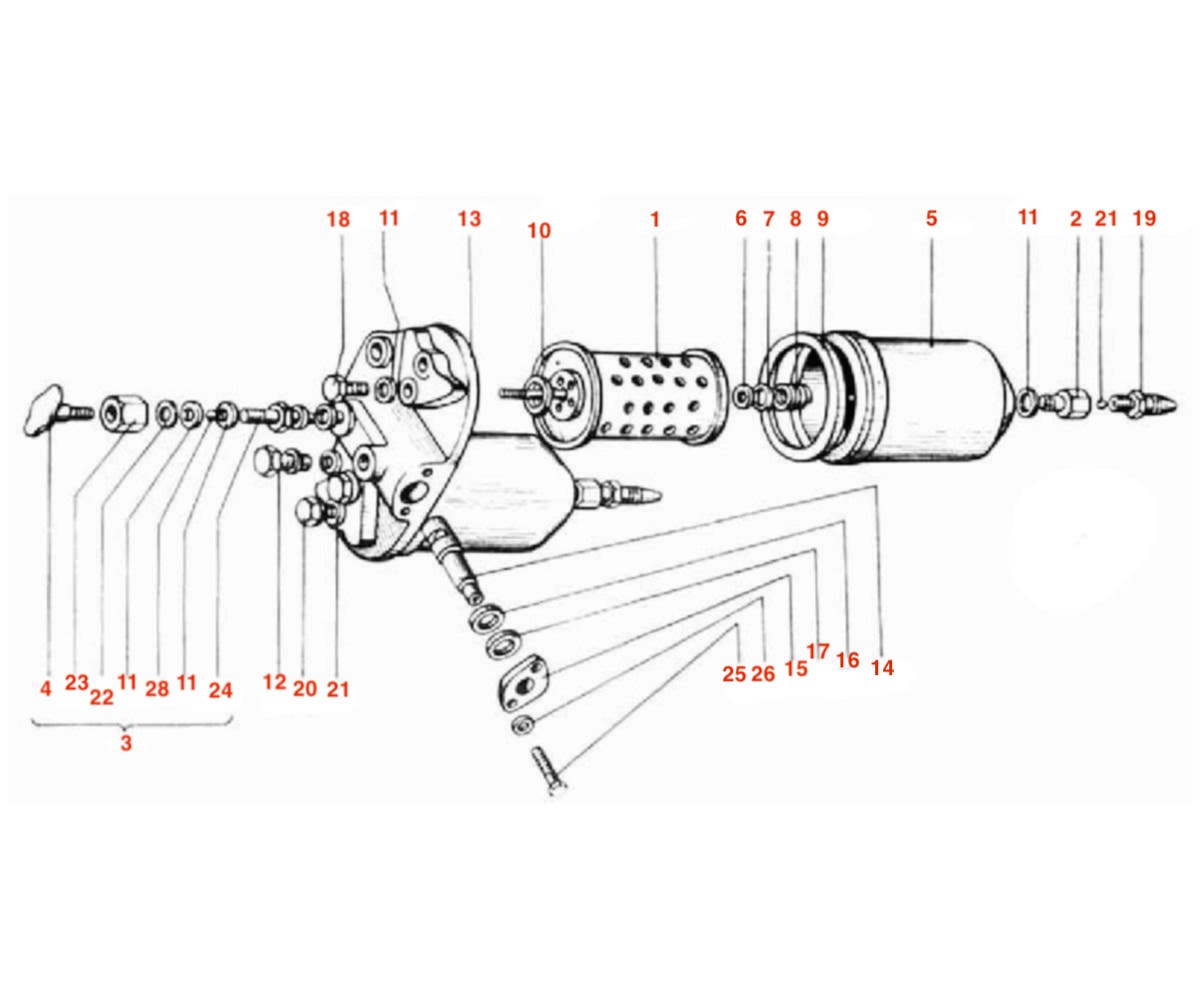

Наименование запчасти
|
Номер детали
|
|
-
|
Фильтр тонкой очистки 2ТФ-3
|
А44.30.000-06
|
|
1
|
Фильтрующий элемент ЭТФ-3
|
А44.11.000-02
|
|
2
|
Болт стяжной с запорным болтом
|
Э01-161-014.6
|
|
3
|
Вентиль продувочный
|
А44.13.000-02
|
|
4
|
Игла вентиля
|
А44.13.100(Э04-161-027-0)
|
|
5
|
Стакан
|
А44.10.007-02
|
|
6
|
Сальник
|
А44.10.002
|
|
7
|
Тарелка сальника
|
Э01-161-107.0
|
|
8
|
Пружина
|
А44.10.004
|
|
9
|
Прокладка
|
А44.10.005
|
|
10
|
Сальник
|
А44.10.002(Э06-161-300.0)
|
|
11
|
Прокладка
|
Э01-161.301.0
|
|
12
|
Болт
|
А12.01.003-03(Э01-161-372.0)
|
|
13
|
Корпус
|
А44.20.006
|
|
14
|
Пробкаа крана
|
А44.20.016
|
|
15
|
Фланец сальника
|
А44.20.014
|
|
16
|
Шайба упорная
|
А44.20.015
|
|
17
|
Кольцо уплотнительное
|
А44.20.018
|
|
18
|
Гайка стяжная
|
А44.20.001
|
|
19
|
Болт запорный
|
А44.30.022
|
|
20
|
Вентиль специальный
|
Э02-161-111.1
|
|
21
|
Прокладка
|
А44.10.009
|
|
22
|
Кольцо уплотнительное
|
А44.13.001(Э04-161-295.0)
|
|
23
|
Гайка
|
А44.13.002(Э04-161-298.0)
|
|
24
|
Болт специальный
|
А44.13.003(Э04-161-299.0)
|
|
25
|
Болт
|
М6х12.56
|
|
26
|
Шайба
|
6Л65Г019
|
|
27
|
Шарик
|
Б7-100
|
|
28
|
Шарик
|
Б5.5-100
|
Фильтры узкой чистки горючего СМД-60
2ТФ-3 - это двухступенчатый фильтр в металлическом корпусе. Фильтрующие составляющие занимают первую степень и находятся параллельно. Оба фильтрующих вещества присутствуют в пластиковом или же металлическом корпусе. Верхняя и нижняя доля вещества уплотнена РТИ которые поджаты пружиной. Под крышкой кроется трёхходовой кран, он выделяет вероятность попеременно вкл/вкл секции для промывки. Штуцеры играют существенную роль, промывают противотоком горючего и сливают отстой. На крышке учтен вентиль продува и перепускной клапан, который перенаправляет избыточное горючее в бак. В металлическом корпусе располагается ФТ занимающий вторую степень (контрольный).
