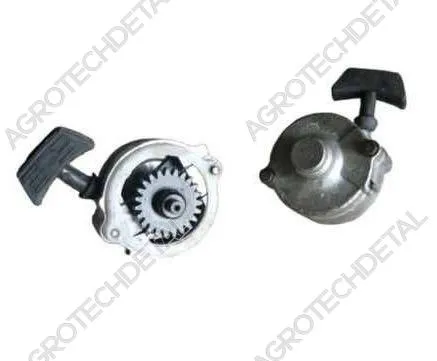

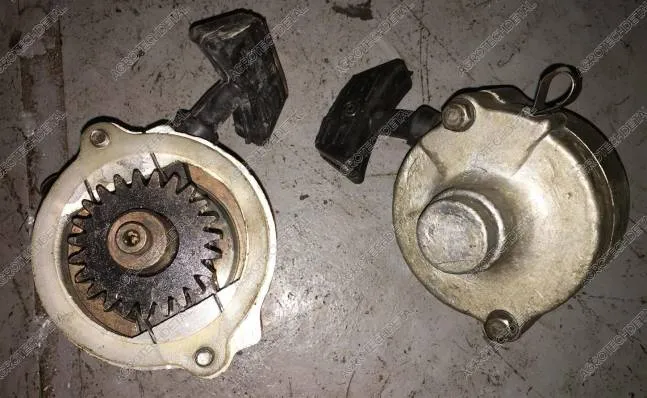

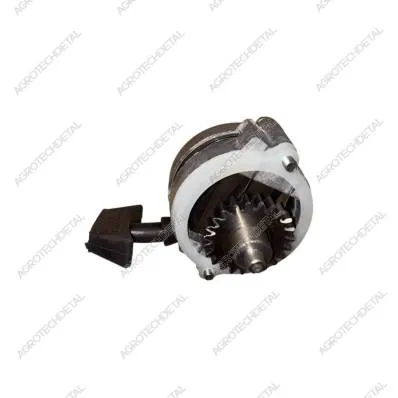

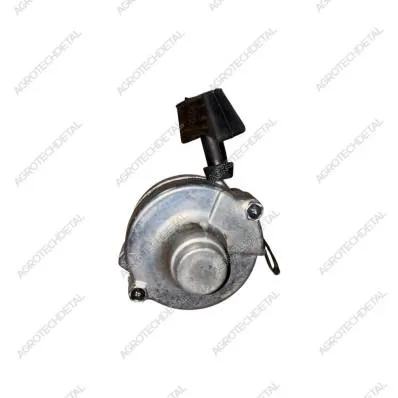

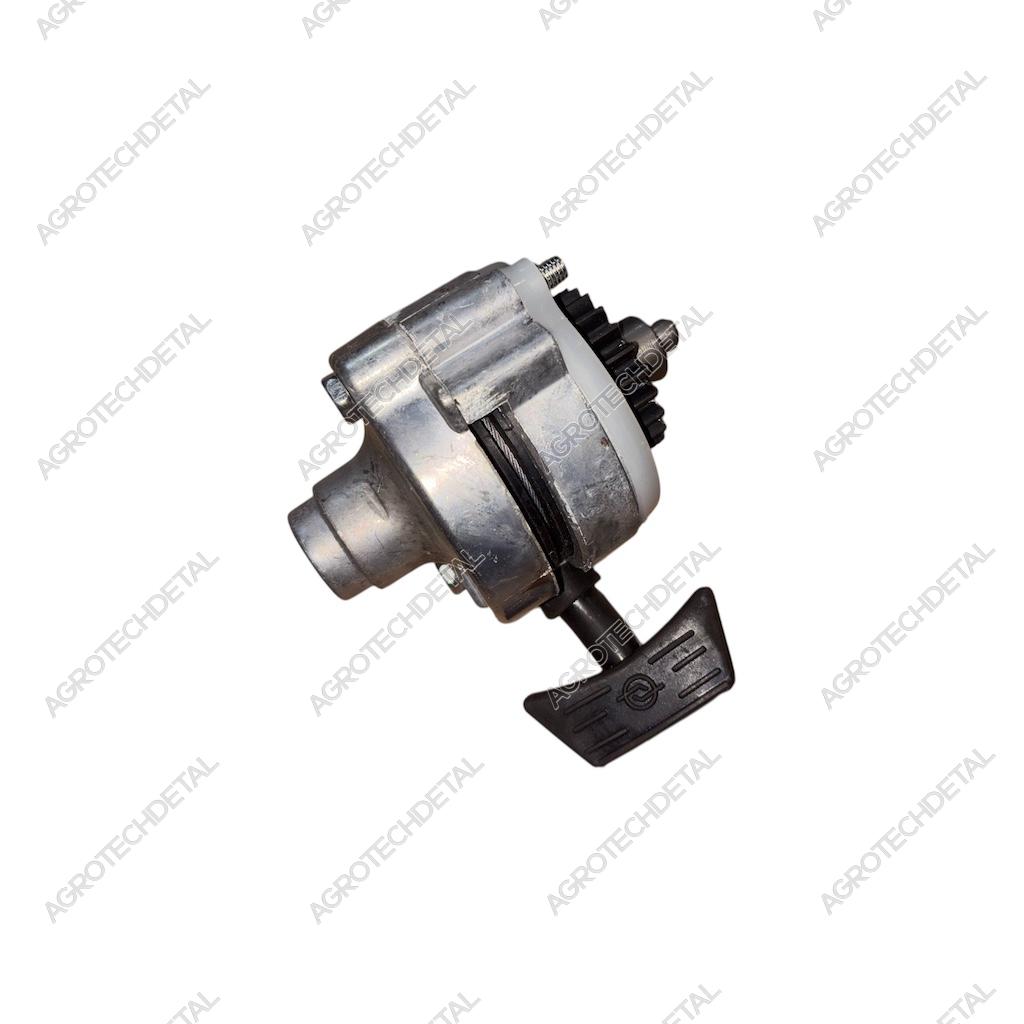

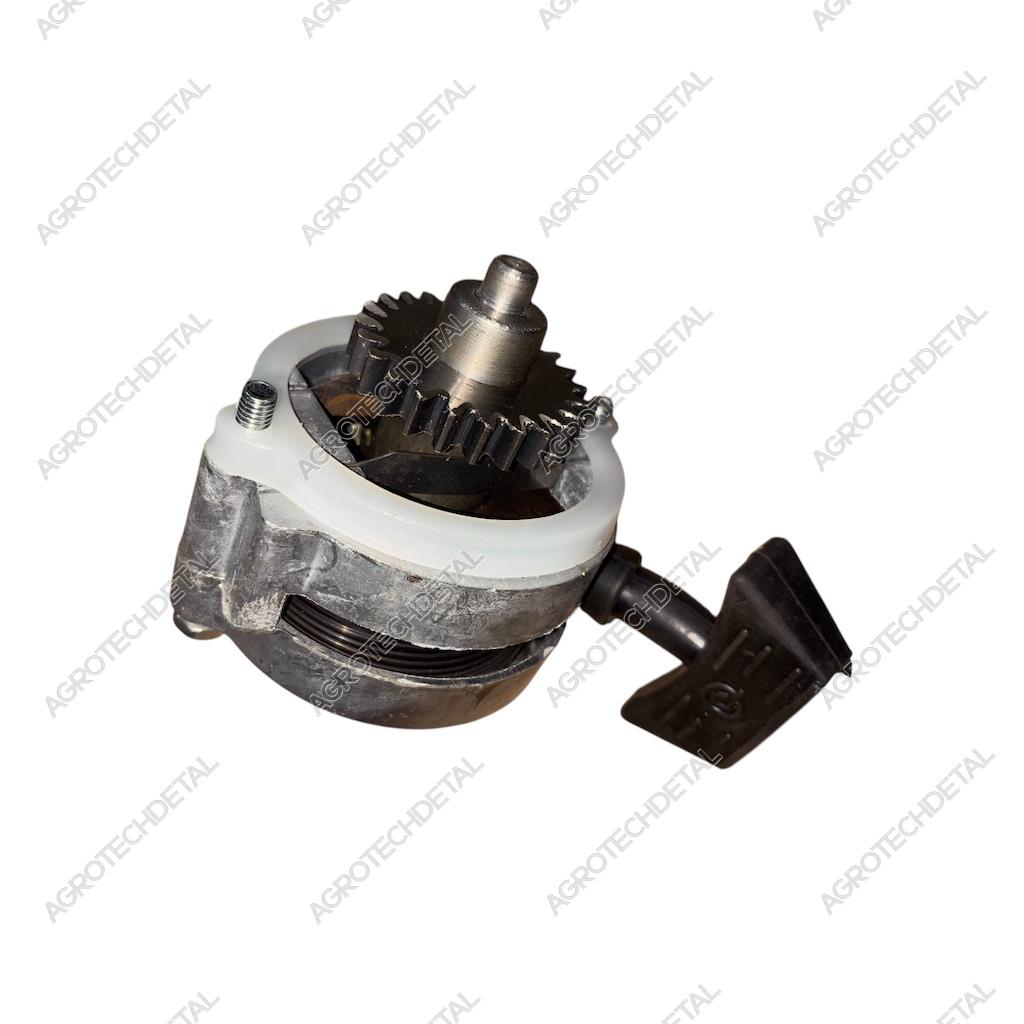

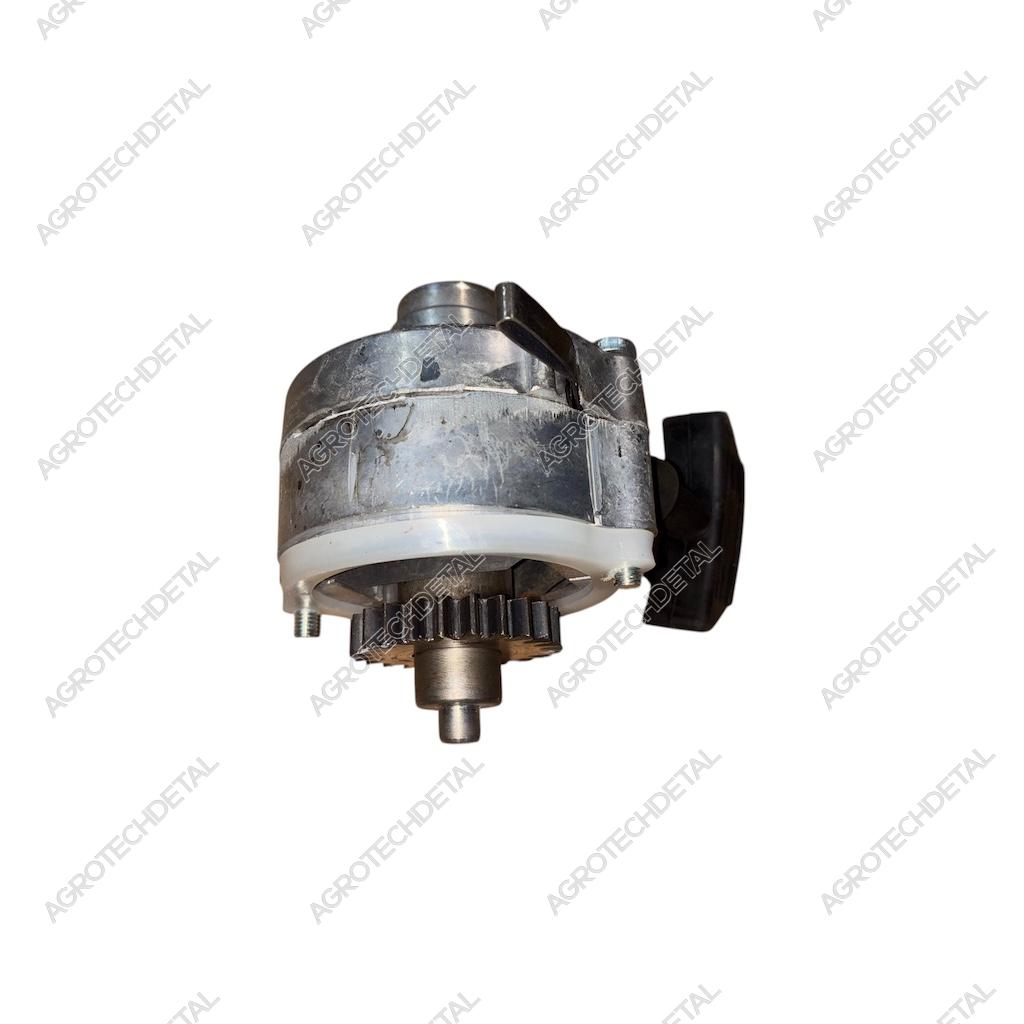

Механизм пусковой 350.03.010.11 (в обиходе называемый дублер) предназначен для запуска пускового двигателя ПД-10 или ПД-350, который используется для пуска основного дизельного двигателя СМД-60. Узел играет ключевую роль в системе ручного запуска, обеспечивая возможность запуска двигателя без применения электрического стартера.

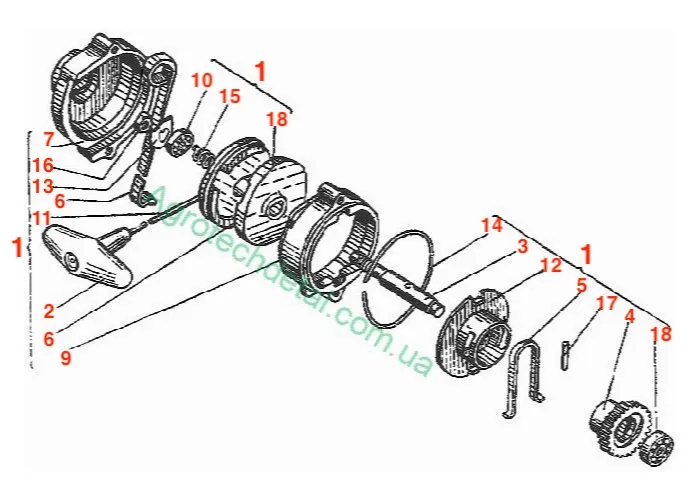

Конструкция дублера состоит из прочного корпуса 350.03.007.21 и крышки 350.03.005.20, внутри которых размещены основные рабочие элементы:
-
Барабан 350.03.004.30 — служит для намотки троса.
-
Пружина 350.03.006.10 — возвращает барабан в исходное положение.
-
Диск 350.03.008.11 — передает крутящий момент.
-
Вал 350.03.001.21 — ось вращения механизма.
-
Две тормозные пружины 350.03.003.20 — обеспечивают плавную работу.
-
Зубчатое колесо 350.03.002.10 — передает движение на шестеренчатый привод пускового двигателя.
Дополнительно механизм включает шайбы, гайки, болты, а также два подшипника 60201, которые уменьшают трение и повышают срок службы узла.
В работу дублер приводится вручную — путем оттягивания рукоятки с тросом 350.03.011.00, что вращает барабан и передает усилие на пусковой двигатель.
Применяется на тракторах Т-150, ХТЗ, Т-156 и других моделях, оснащенных пусковыми двигателями серии ПД.
-
Количество применений в узле / технике 1 шт
-
Каталожный номер 350.03.010.11
