Гидромуфта трактора ХТЗ Т-150 и гидромуфта ВОМ — ключевые узлы трансмиссии: разберем назначение, устройство, принцип работы, типовые неисправности и ремонт.
Гидромуфта трактора ХТЗ Т-150 представляет собой важнейший элемент трансмиссионной системы. От её состояния зависит, насколько плавно будет передаваться крутящий момент в момент старта, насколько стабильно он будет передаваться в процессе движения, а также срок службы коробки передач и удобство работы оператора. К сожалению, при активном использовании сельскохозяйственной техники, гидромуфты ХТЗ Т-150 нередко становятся наиболее уязвимым звеном. Это особенно актуально для аграрного сектора, где трансмиссия трактора ХТЗ часто работает в непростых условиях и подвергается нерегулярным и значительным нагрузкам.
В этой статье разберем:
- Что такое гидромуфта трактора ХТЗ Т-150 и гидромуфта ВОМ ХТЗ Т-150;
- как они устроены и работают;
- чем отличаются между собой;
- типовые неисправности и их причины;
- можно ли ремонтировать гидромуфты или нужна только замена;
- почему ремонт гидромуфты ХТЗ Т-150 экономически оправдан.
Назначение данного узла в конструкции ХТЗ Т-150
Гидромуфта в тракторе ХТЗ Т-150 выполняет сразу несколько важных функций:
- Плавная передача крутящего момента от двигателя к коробке передач;
- снижение ударных нагрузок на элементы трансмиссии;
- защита КПП и гидромуфты ВОМ ХТЗ от перегрузок;
- повышение ресурса фрикционных и зубчатых пар.
В отличие от сухих муфт сцепления, гидромуфта работает в масляной среде. Это позволяет:
- Уменьшить износ дисков;
- повысить стабильность работы под нагрузкой;
- снизить риск резких рывков при включении передач.
Виды гидромуфт в тракторе ХТЗ Т-150
В тракторе применяется две основные гидромуфты:
- Гидромуфта 150.37.016 в сборе (гидромуфта коробки передач);
- гидромуфта 150.41.015 в сборе (гидромуфта ВОМ).
Несмотря на схожий принцип работы, эти узлы имеют конструктивные отличия и разные условия эксплуатации.
Гидромуфта коробки передач ХТЗ Т-150 (150.37.016)
Общая характеристика
Гидромуфта КПП ХТЗ Т-150 отвечает за передачу крутящего момента от двигателя к коробке передач. Именно она принимает на себя основные нагрузки при:
- Трогании с места;
- переключении передач;
- резком изменении нагрузки (пахота, культивация, буксировка).
Состав гидромуфты КПП
Гидромуфта 150.37.016 в сборе включает следующие элементы :

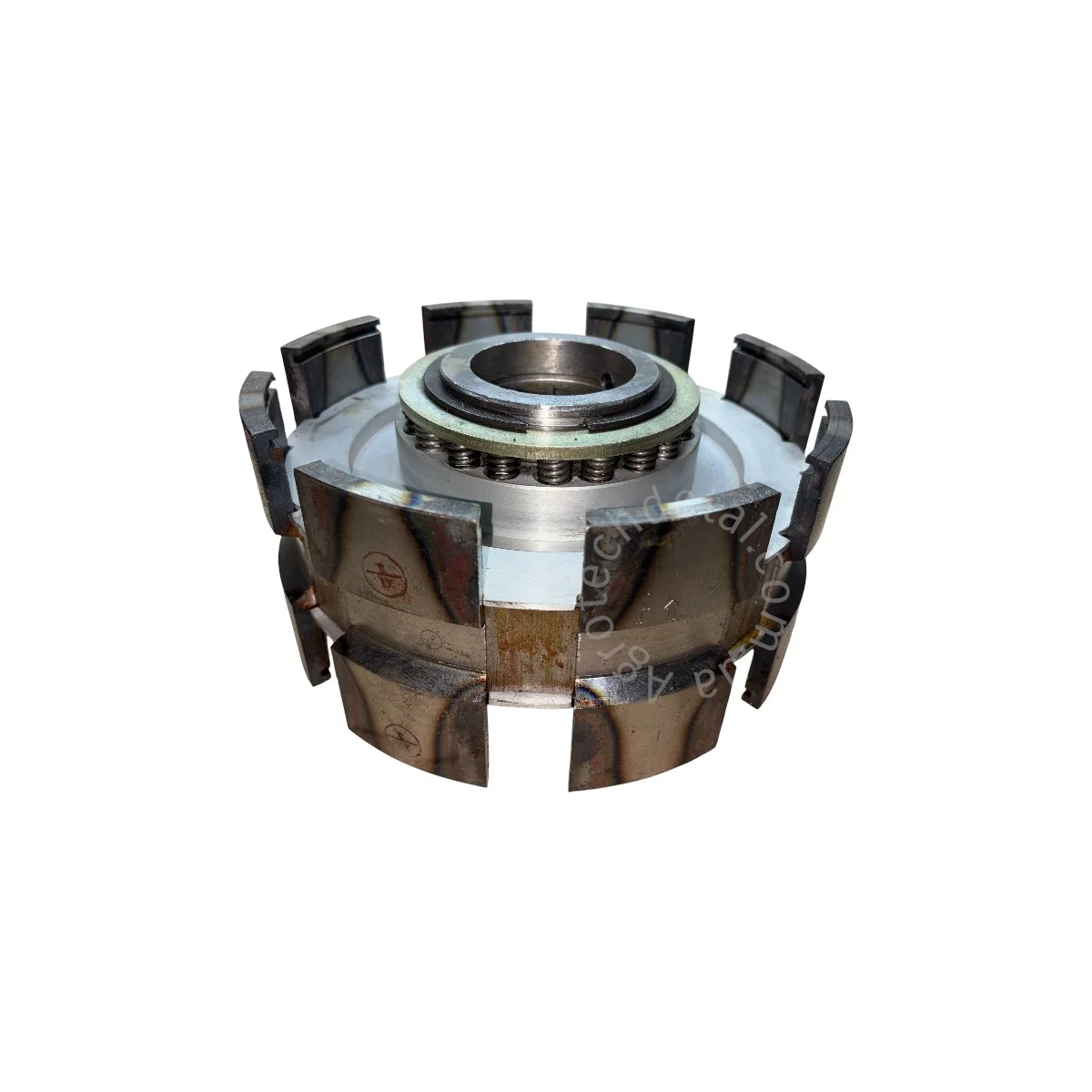

- Барабан гидромуфты 150.37.140-1 — 1 шт;

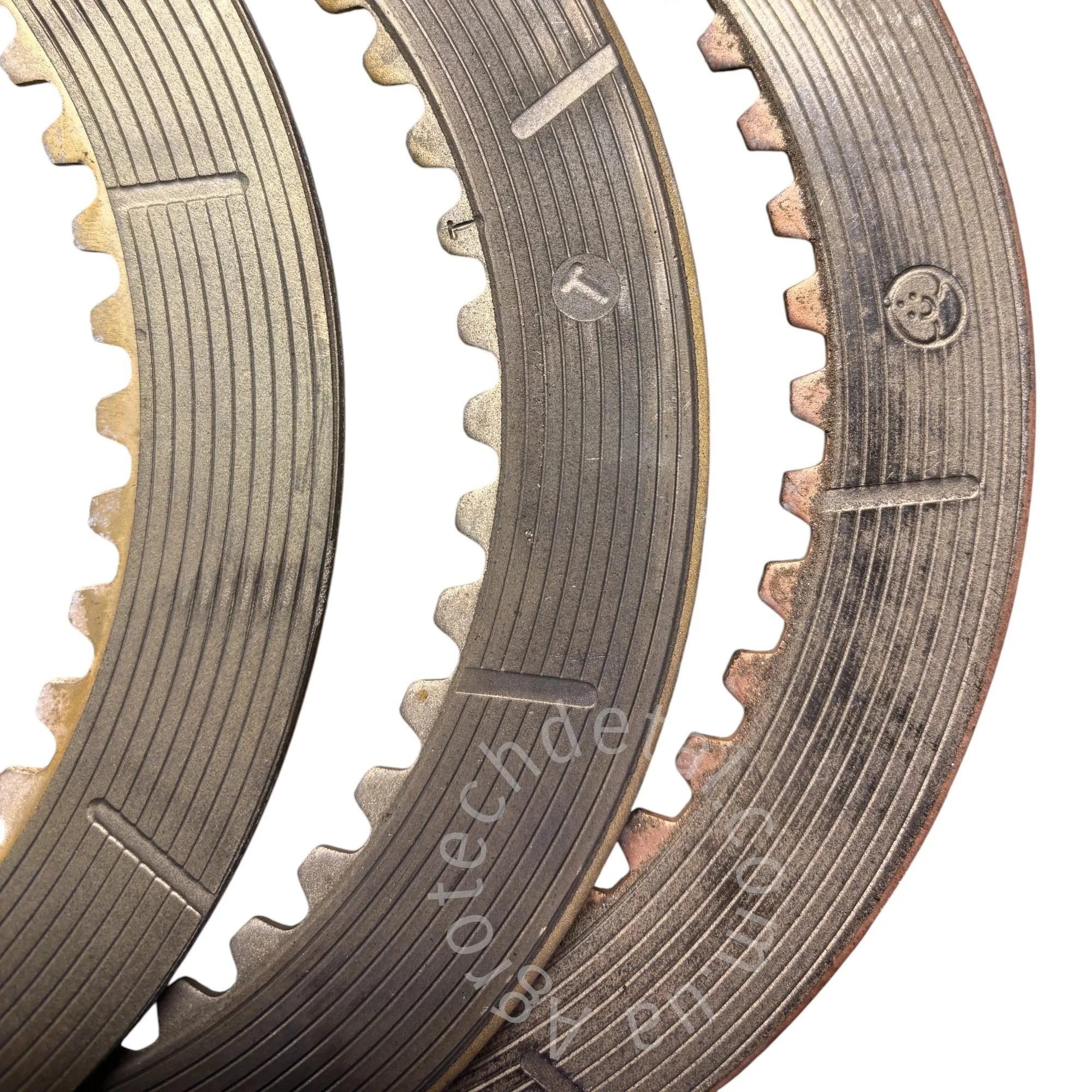

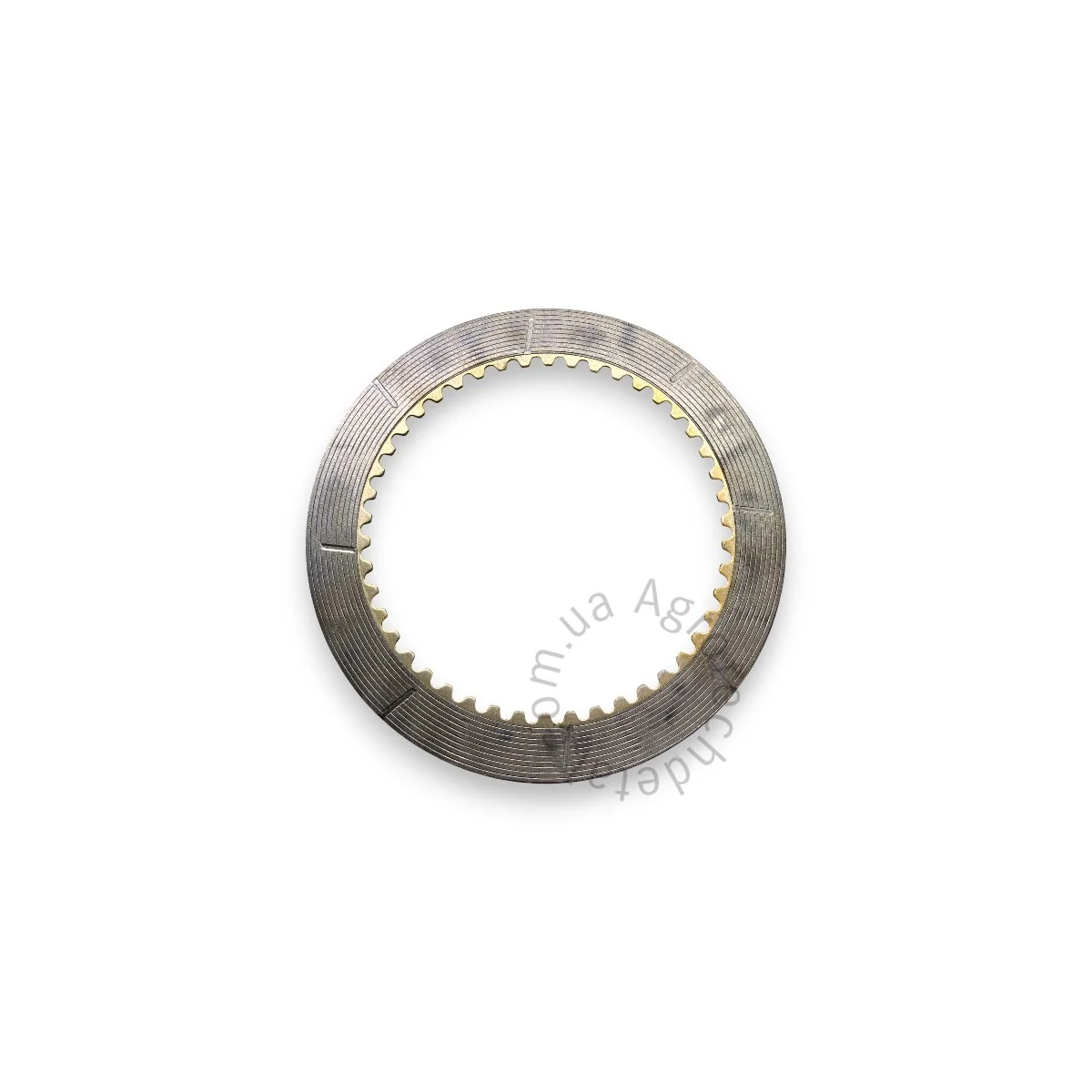

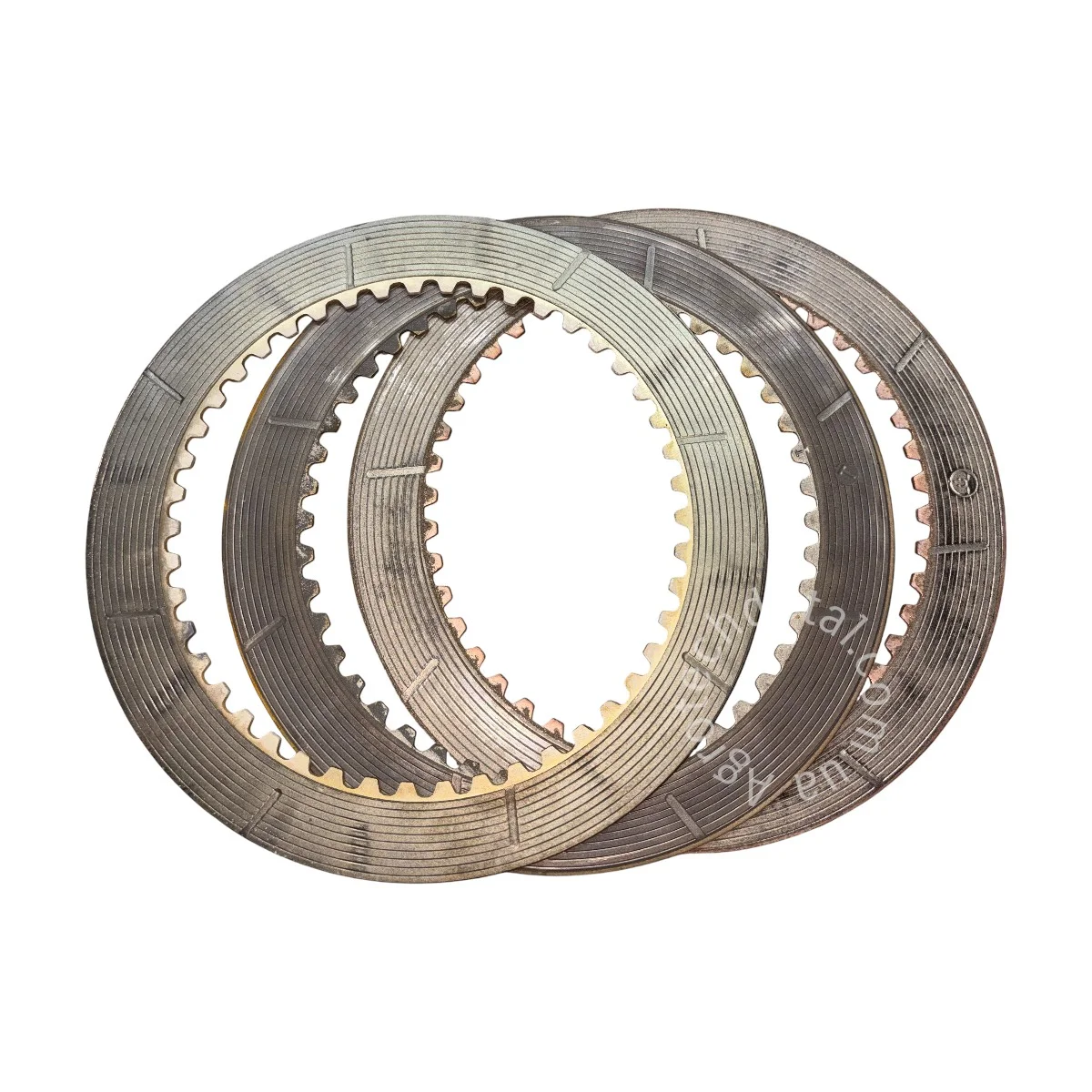

- диск гидромуфты 150.37.074 — 6 шт;

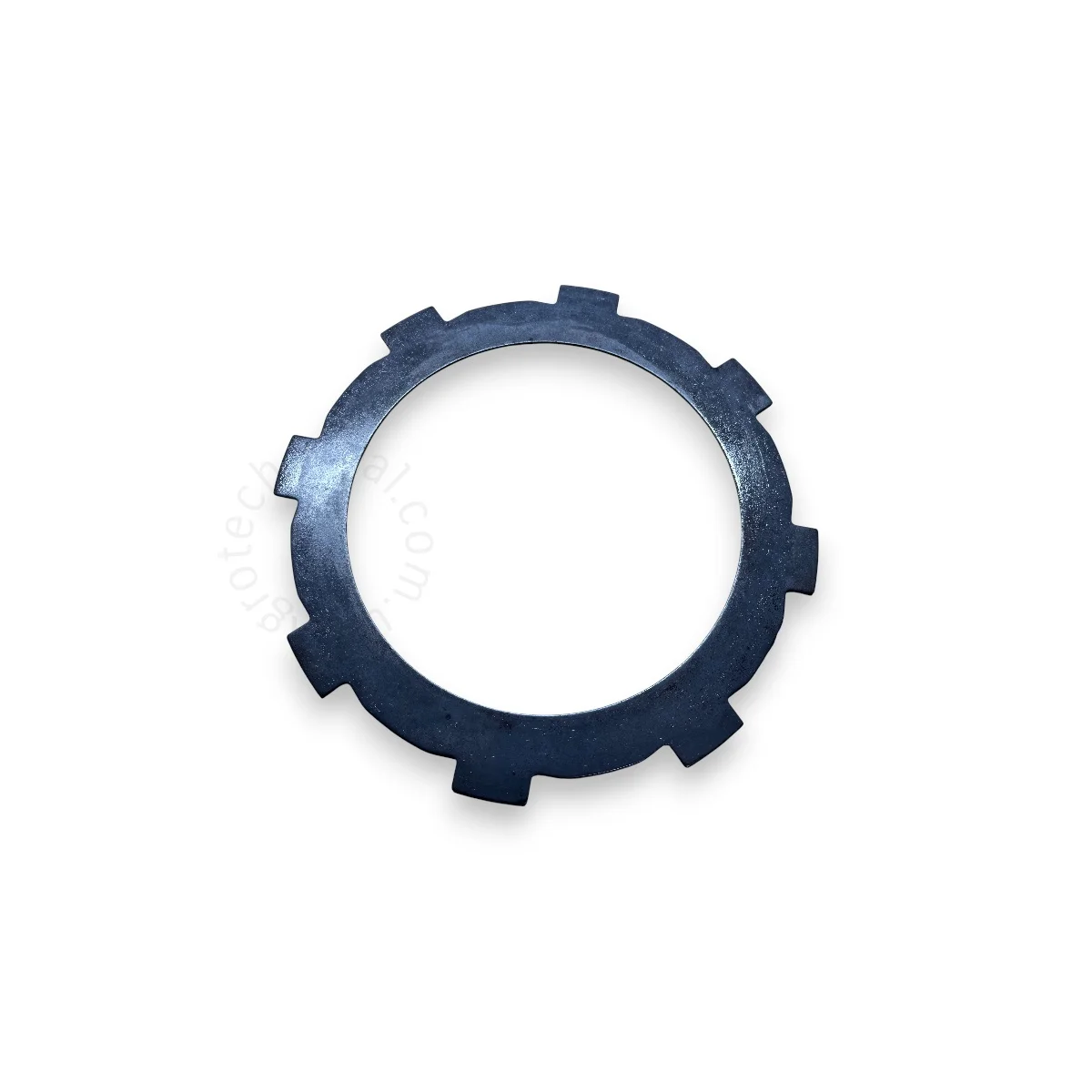

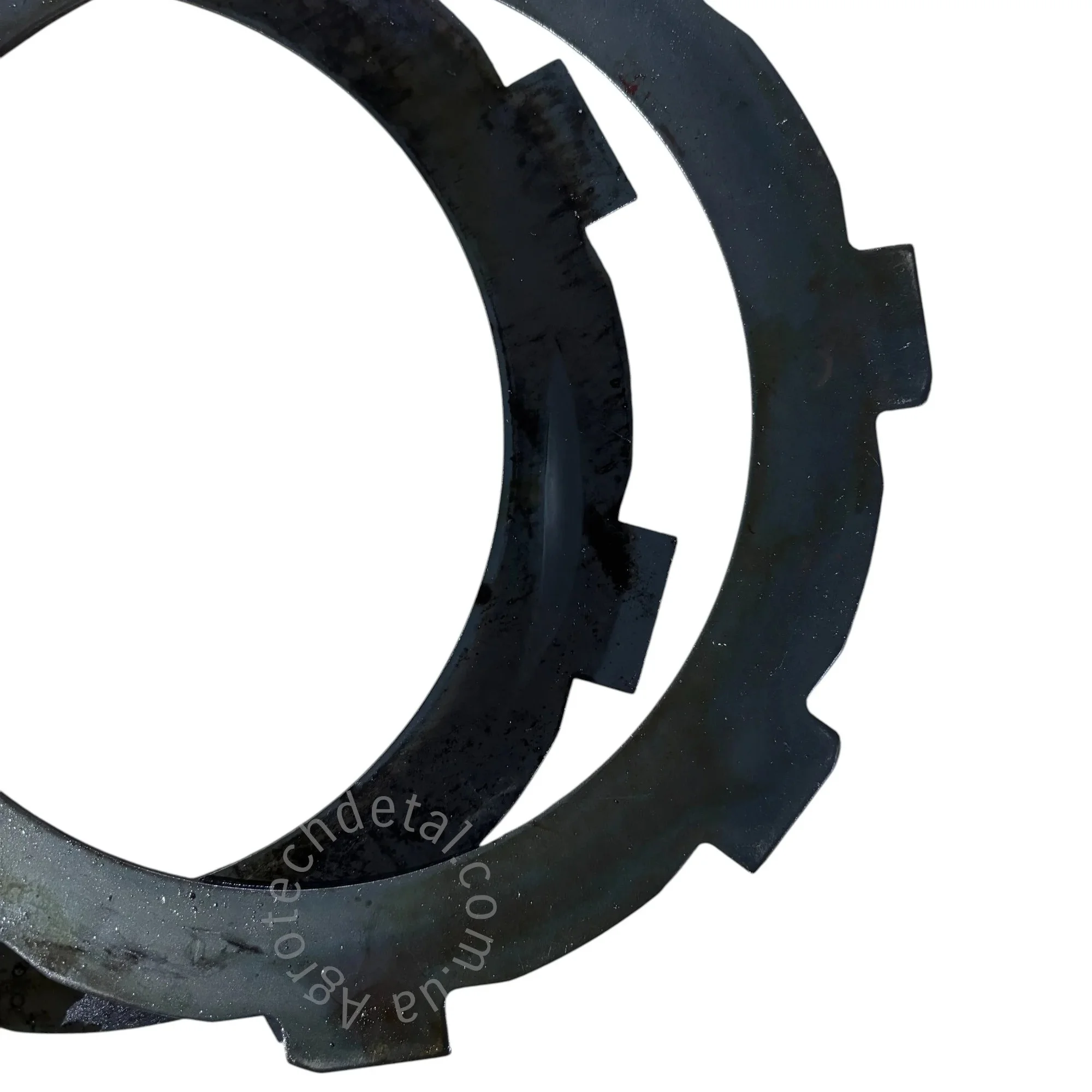

- диск гидромуфты 150.37.602 — 6 шт;
- диск упорный 150.37.136 — 2 шт;

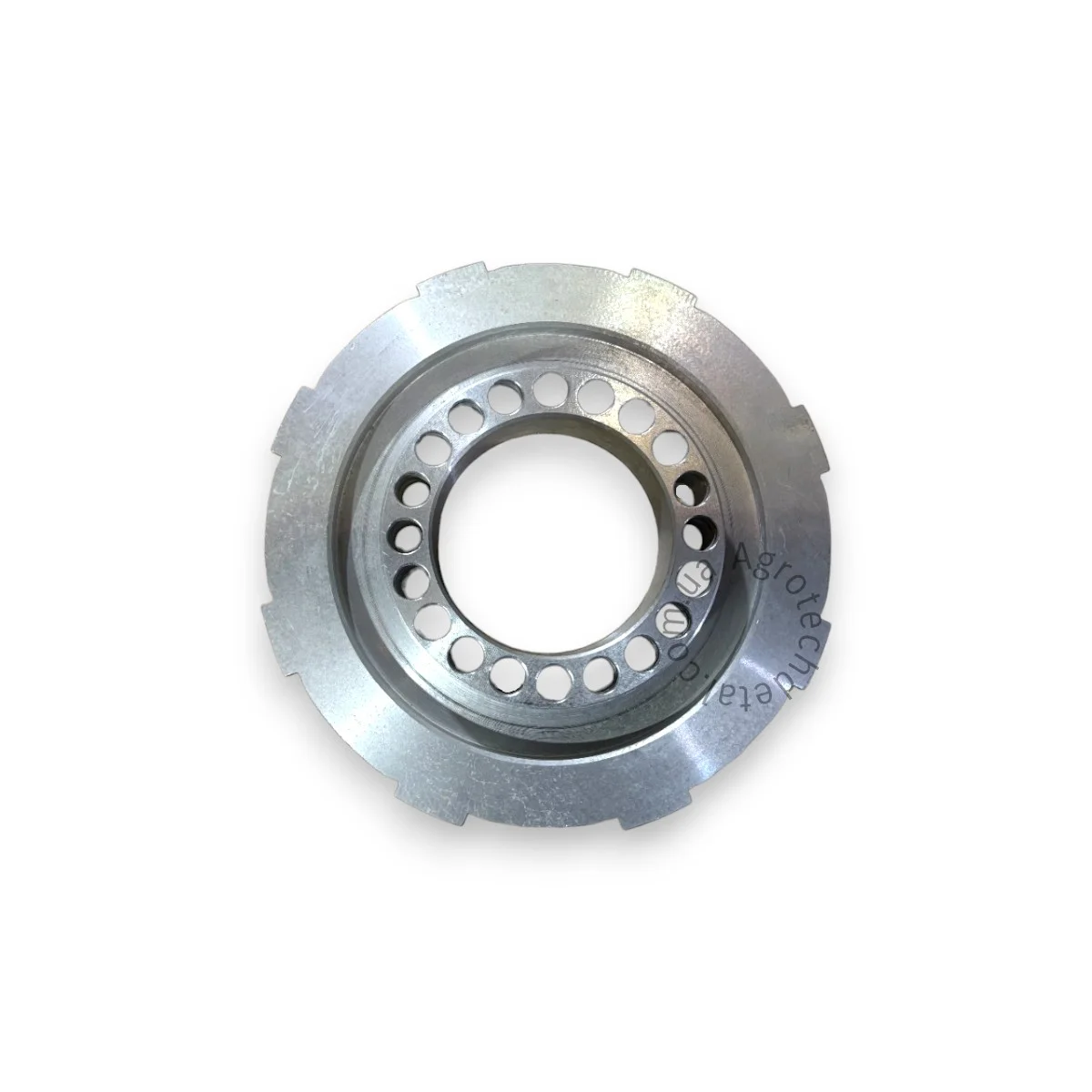

- поршень гидромуфты 150.37.127-1Б — 2 шт;

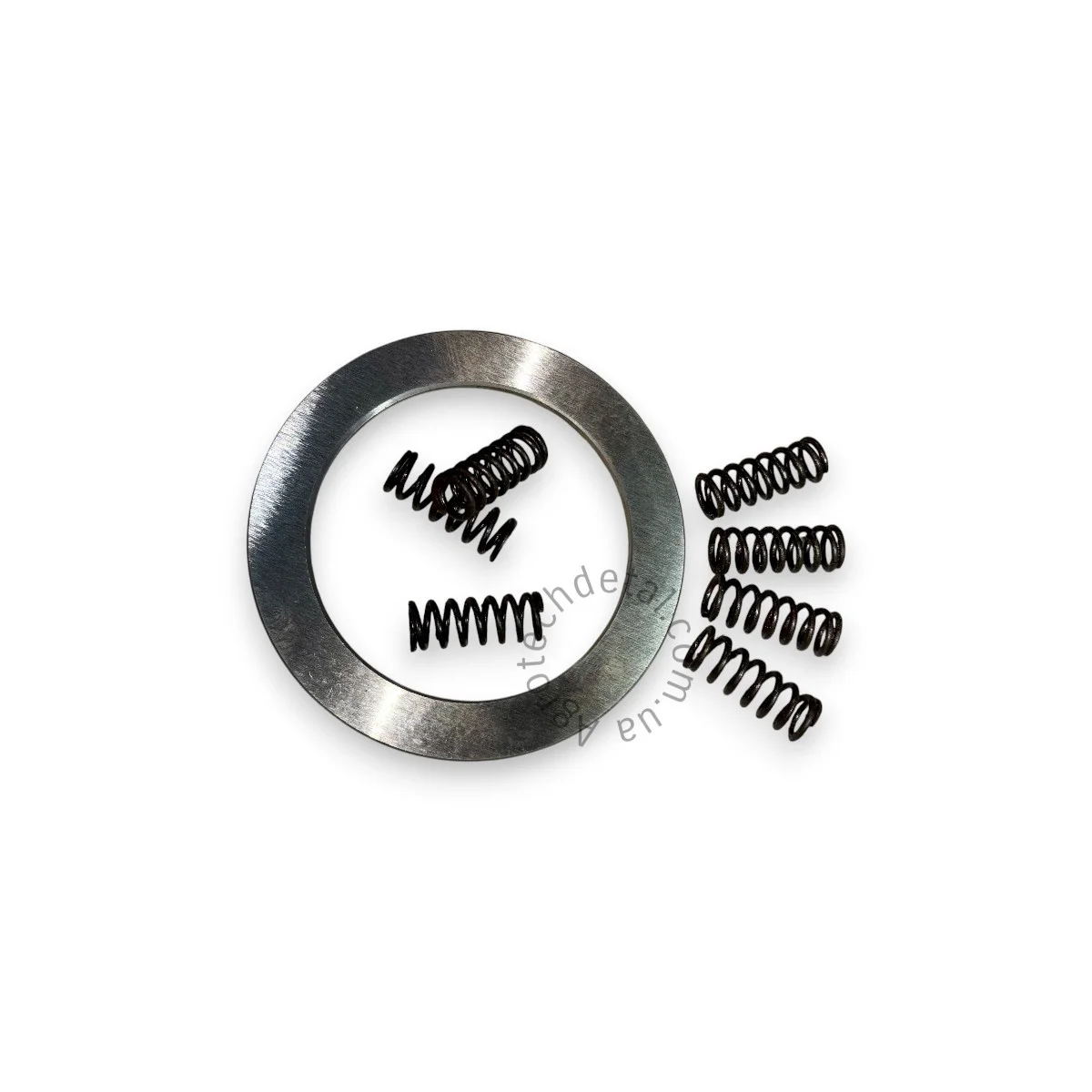

- пружины фиксатора А41-24 — 40 шт;
- шайбы замковые 151.37.133 — 2 шт;

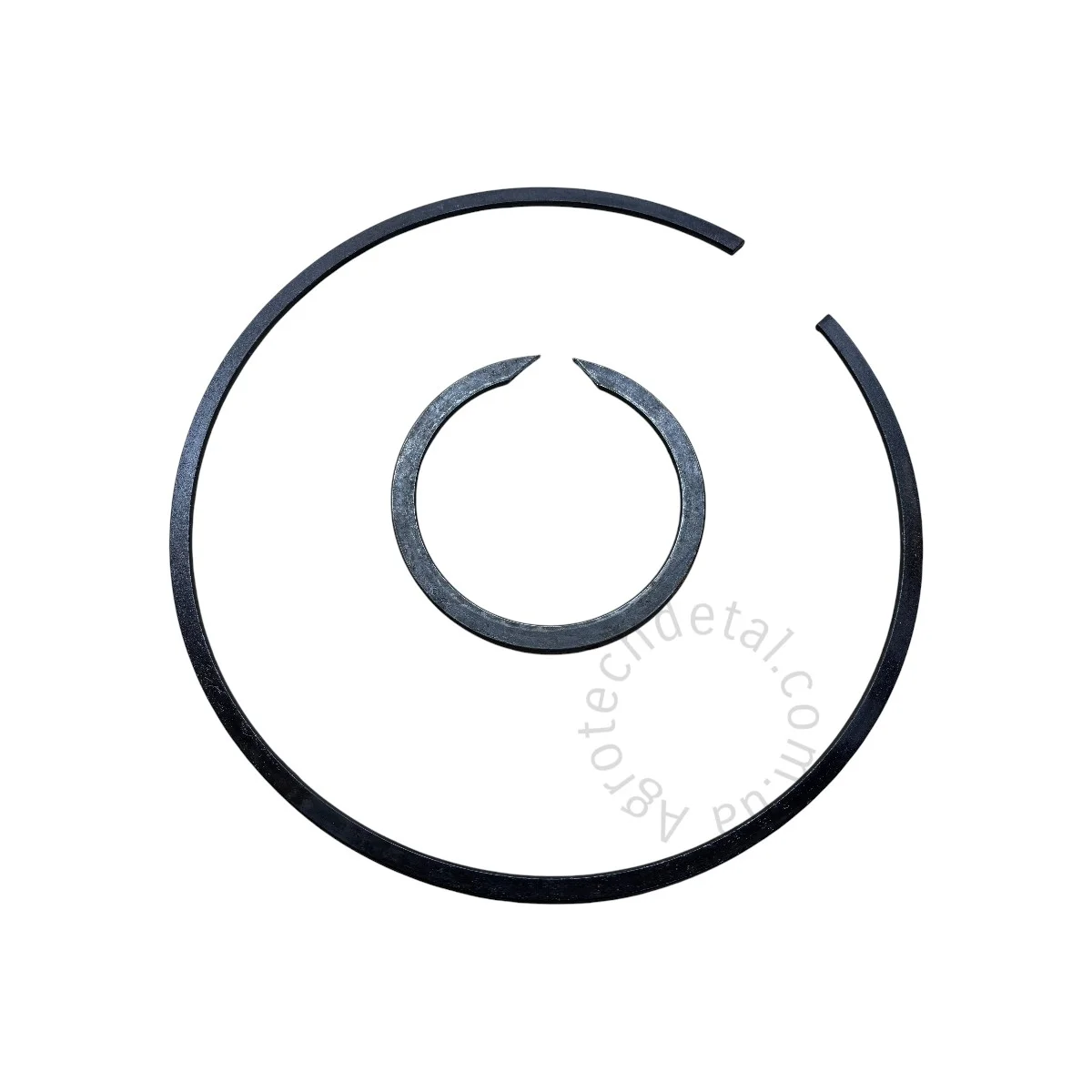

- кольца 2С90 — 2 шт;
- кольца 150.37.221 — 2 шт;

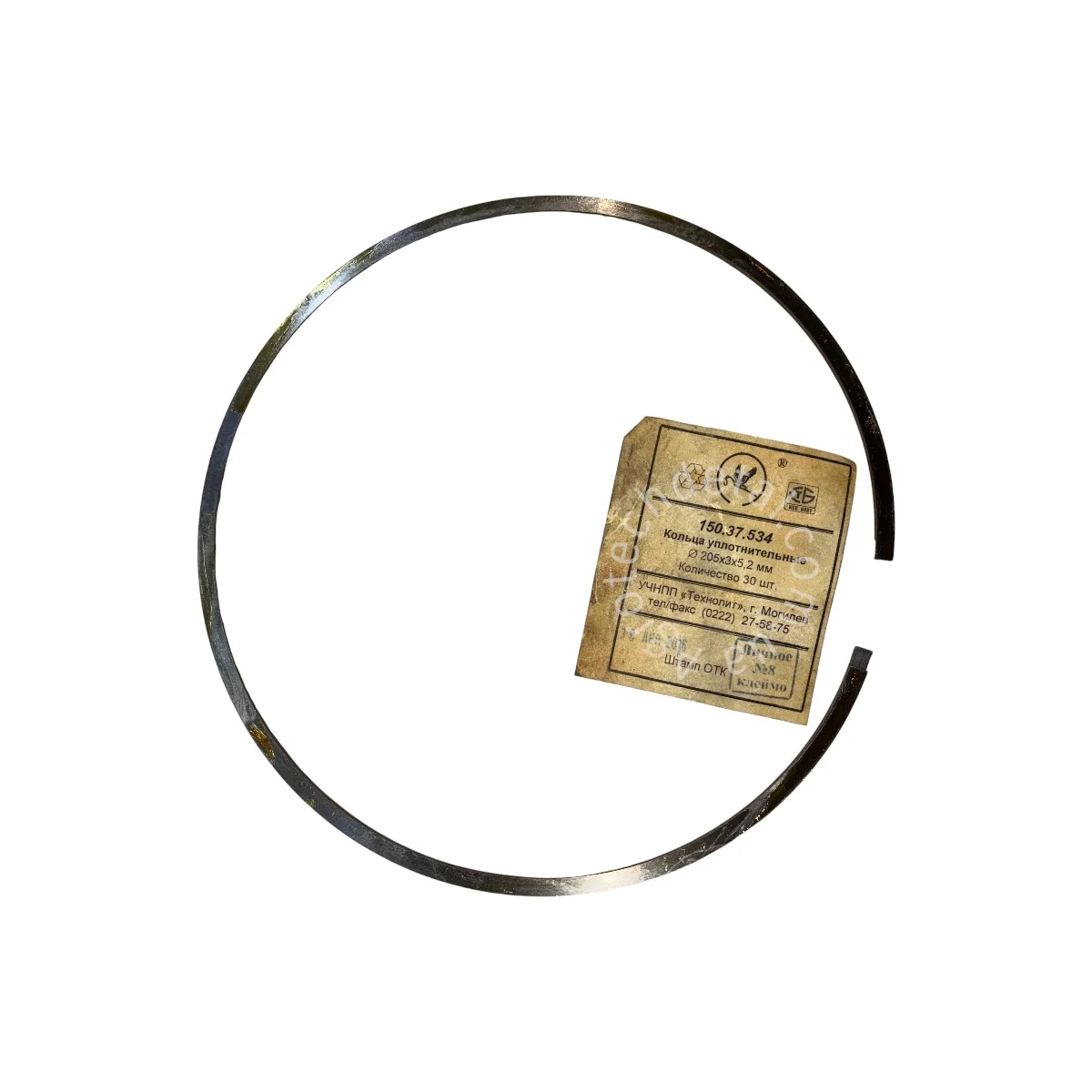

- кольца гидромуфты 150.37.534 — 2 шт;

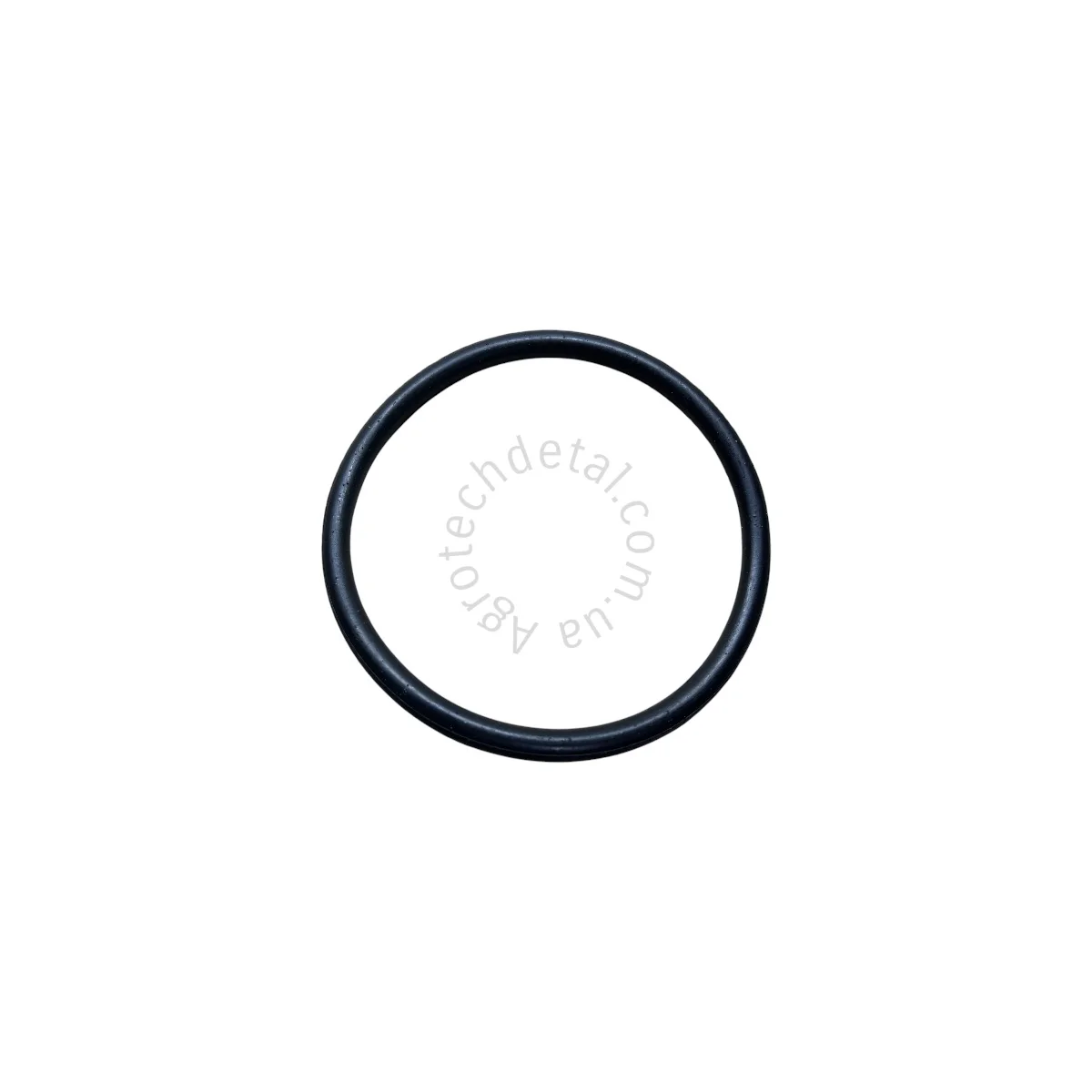

- уплотнительные кольца 150.37.138 — 2 шт.
Принцип работы
Чтобы понять, как работает гидравлическая муфта ХТЗ, важно учитывать взаимодействие давления масла и фрикционных элементов:
- Масло под давлением поступает в полость поршня;
- поршень сжимает пакет дисков;
- крутящий момент передается через масляную пленку и фрикционные поверхности;
- при снижении давления диски разжимаются, передача момента прекращается.
Такой принцип обеспечивает плавность включения и снижает ударные нагрузки.
Гидромуфта ВОМ ХТЗ Т-150 (150.41.015)
Назначение гидромуфты ВОМ
Гидромуфта ВОМ (вала отбора мощности) отвечает за передачу крутящего момента на навесное и прицепное оборудование:
- Плуги;
- сеялки;
- косилки;
- измельчители и другие агрегаты.
Нагрузка на ВОМ носит импульсный и неравномерный характер, поэтому гидромуфта играет роль демпфера.
Конструктивные отличия от гидромуфты КПП
Гидромуфта ВОМ имеет схожую компоновку, но отличается по ряду элементов :
- Вместо упорного диска 150.37.136 используется 150.41.263-1 (1 шт);
- вместо поршня 150.37.127-1Б применяется поршень 150.41.117-2 (или 150.41.049 в сборе со штифтами);
- используется диск зажимной 150.41.228-2;

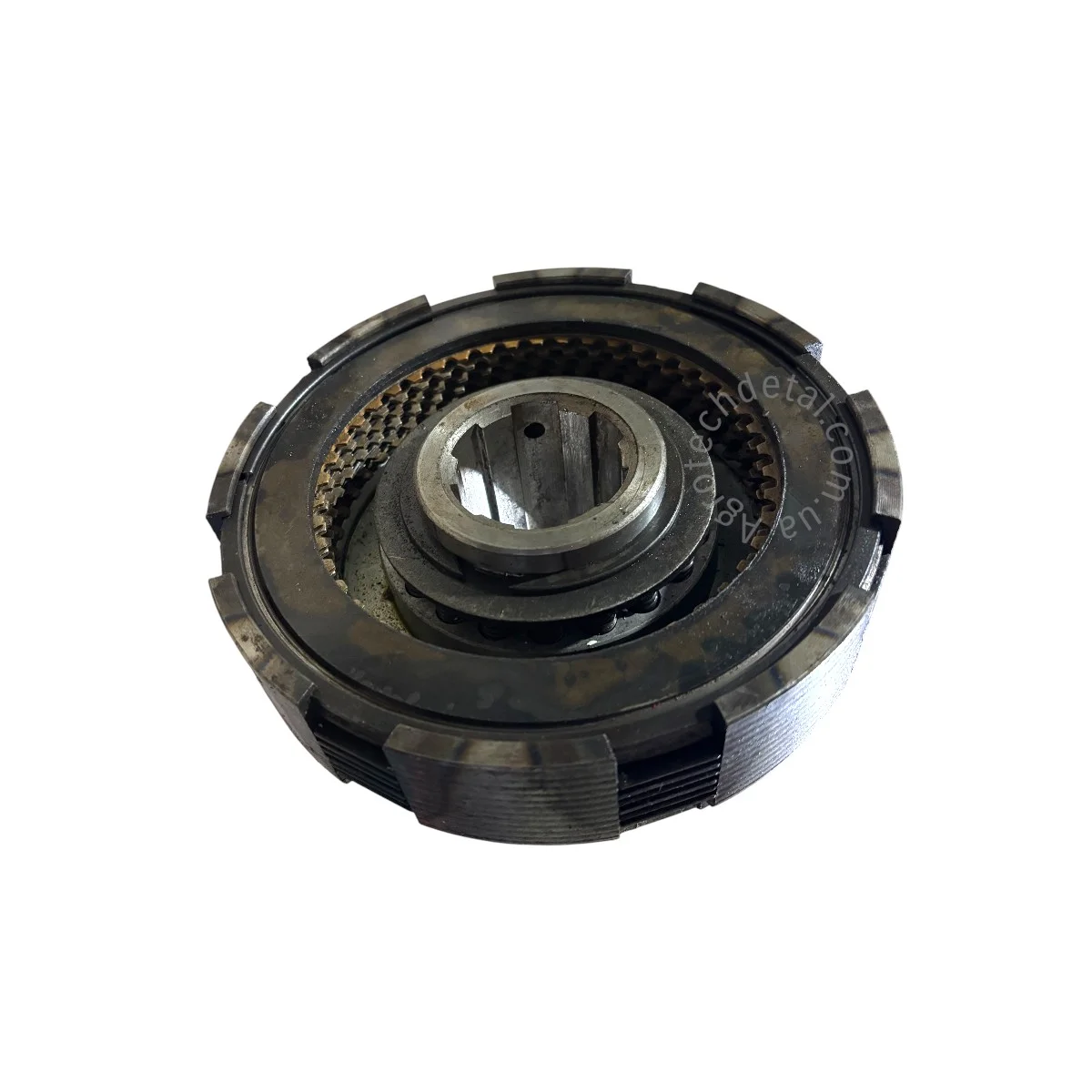

- барабан 150.41.116.
Эти отличия связаны с иными режимами работы и требованиями к узлу ВОМ.
Основные неисправности гидромуфт ХТЗ Т-150
На практике большинство проблем, связанных с неисправностями гидромуфты ХТЗ, можно свести к нескольким типовым сценариям.
1. Пробуксовка гидромуфты
Причины:
- Износ фрикционных дисков гидромуфты;
- потеря упругости пружин фиксатора;
- падение давления масла;
- загрязнение масла продуктами износа.
Признаки:
- Пробуксовка гидромуфты ХТЗ под нагрузкой;
- нагрев масла;
- запах гари.
2. Рывки при включении
Причины:
- Деформация дисков;
- износ поршня;
- повреждение уплотнительных колец.
3. Отсутствие передачи момента
Причины:
- Разрушение пакета дисков;
- заклинивание поршня;
- критический износ барабана.
Часто проявляется как потеря тяги ХТЗ Т-150 причины которой связаны именно с гидромуфтой.
4. Подтекание масла
Причины:
- Износ уплотнительных колец;
- повреждение посадочных поверхностей;
- неправильная сборка после ремонта.
Ремонт или замена гидромуфты: что выгоднее
Распространенное заблуждение, что гидромуфта ХТЗ ремонт или замена — это всегда покупка нового узла. На практике восстановление гидромуфты ХТЗ возможно и экономически оправдано в большинстве случаев.
Когда гидромуфту можно ремонтировать
Ремонт целесообразен, если:
- Корпус и барабан не имеют критических трещин;
- посадочные места сохранены;
- износ касается дисков, поршней, уплотнений.
Что включает профессиональный ремонт
Качественный ремонт гидромуфты трактора ХТЗ Т-150 включает:
- Полную разборку узла;
- дефектовку всех деталей;
- замену фрикционных дисков;
- восстановление или замену поршней;
- замену всех уплотнительных колец;
- проверку геометрии барабана;
- контрольную сборку и испытания.
Ремонт гидромуфты ВОМ: особенности
Ремонт гидромуфты ВОМ требуется чаще всего из-за:
- Резких ударных нагрузок от навесного оборудования;
- работы с превышением допустимых режимов.
При ремонте особое внимание уделяется:
- Зажимному диску;
- состоянию барабана;
- точности работы поршня.
Почему стоит обратиться за ремонтом в Агротехдеталь
Мы выполняем ремонт гидромуфты ХТЗ и ремонт трансмиссии ХТЗ, специализируясь на узлах тракторов этой серии и хорошо зная слабые места гидромуфт ХТЗ Т-150.
Наши преимущества:
- Узкая специализация на сельхозтехнике;
- опыт восстановления гидромуфт КПП и ВОМ;
- использование проверенных комплектующих;
- реальная экономия по сравнению с покупкой нового узла;
- техническая поддержка и консультации.
Обращаясь к нам, вы получаете не «временное решение», а полноценное восстановление ресурса узла.
Гидромуфта трактора ХТЗ Т-150 и гидромуфта ВОМ — сложные, но ремонтопригодные агрегаты. По нашему опыту восстановления хватает в большинстве случаев для продления жизни техники минимум ещё на пару сезонов активной работы. Если вы столкнулись с пробуксовкой, рывками или потерей тяги, не спешите покупать новую гидромуфту.
В большинстве случаев ремонт позволяет:
- Снизить затраты;
- сократить простой техники;
- продлить срок службы трактора.
По вопросам ремонта гидромуфт ХТЗ Т-150 и ВОМ вы можете обращаться в компанию Агротехдеталь.
